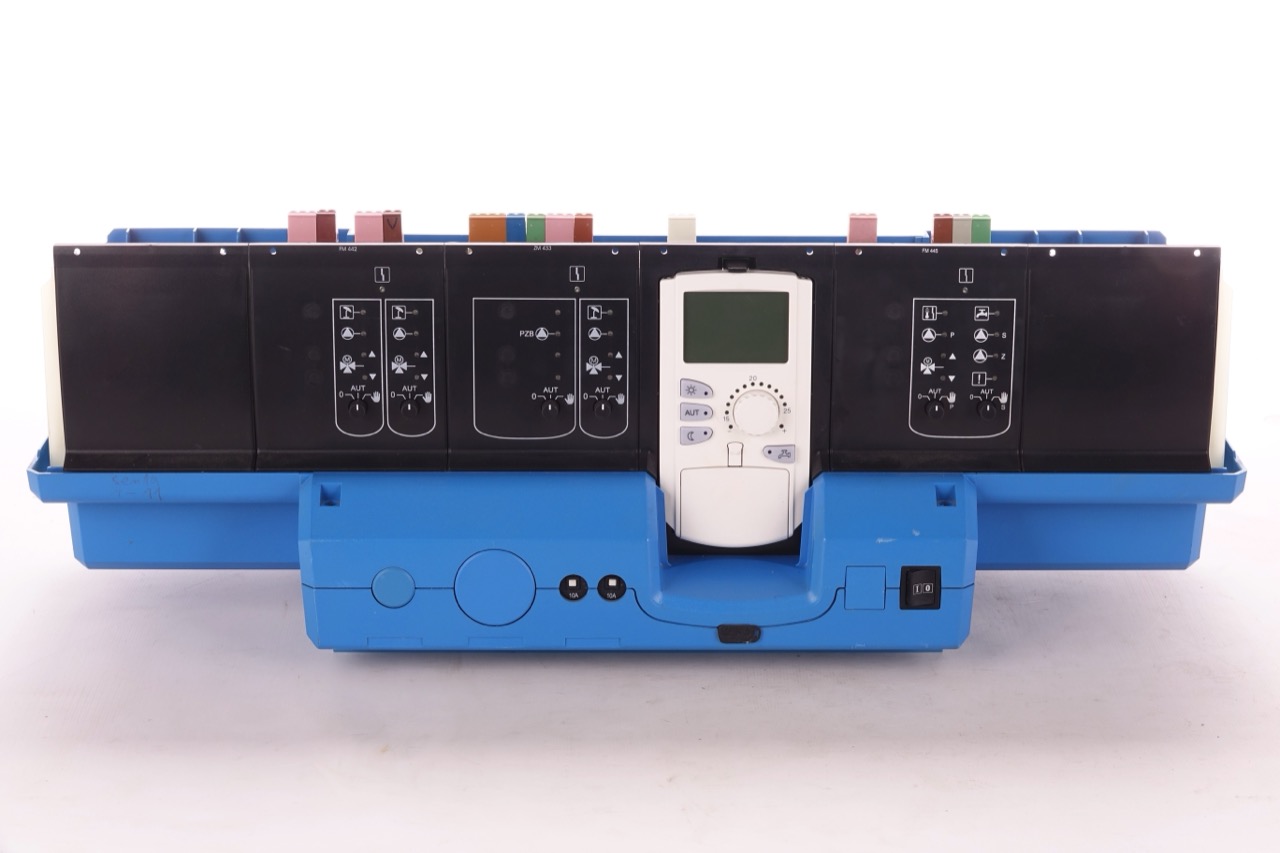

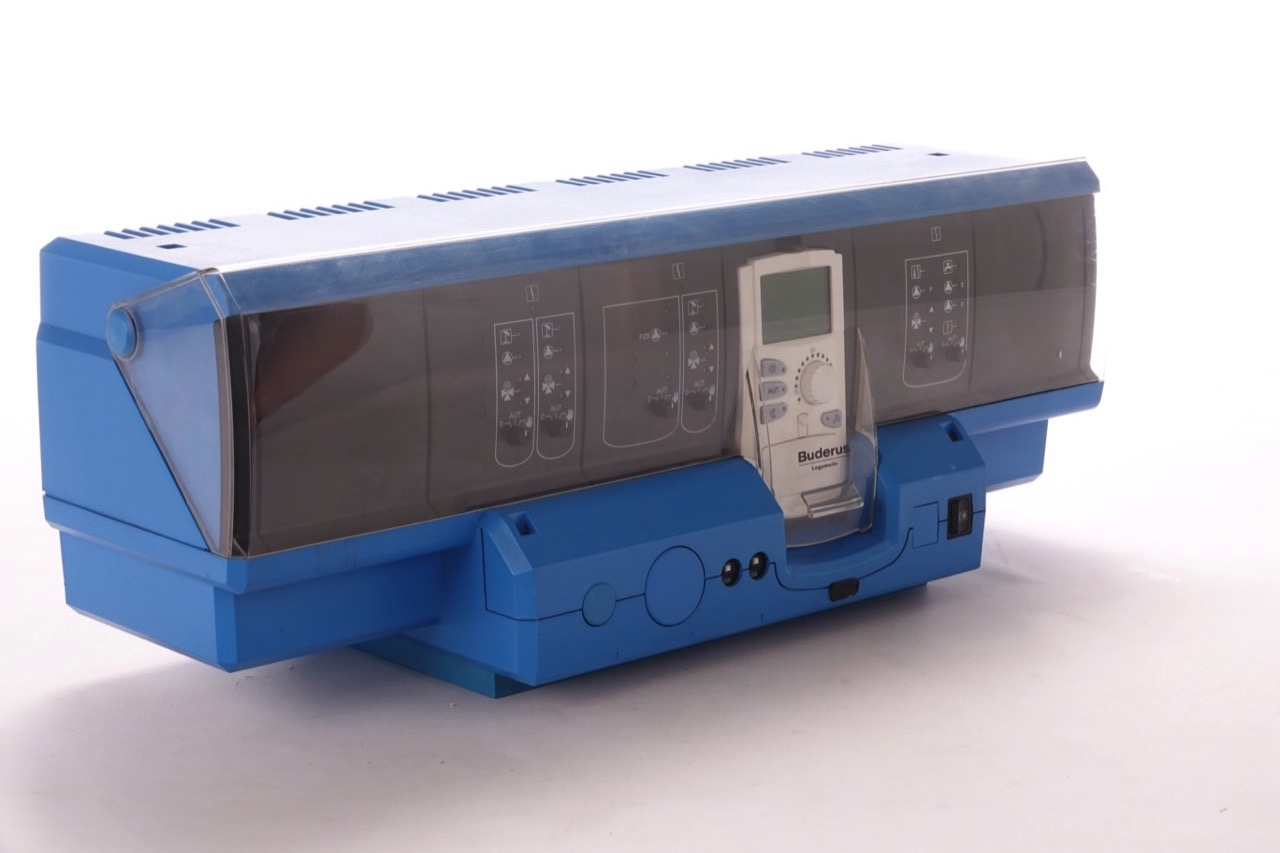

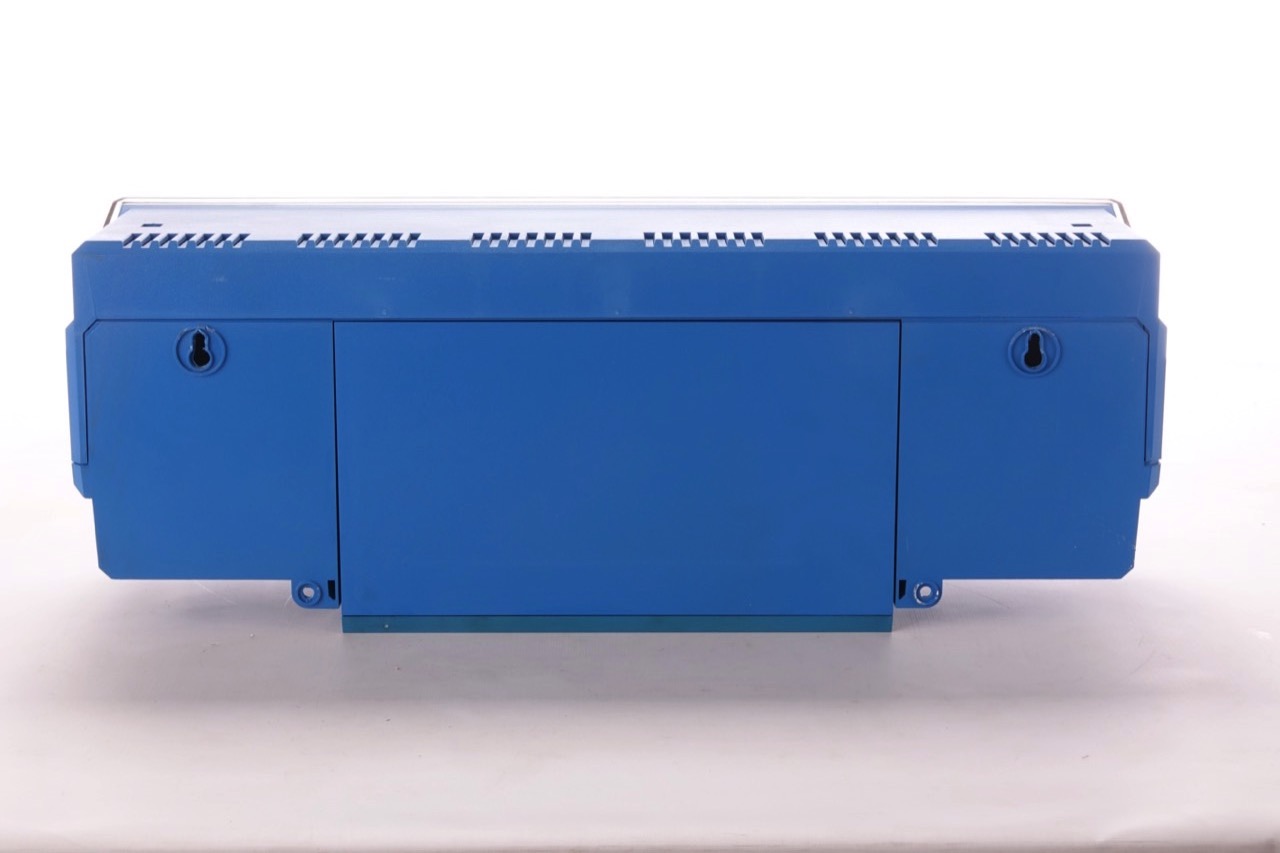

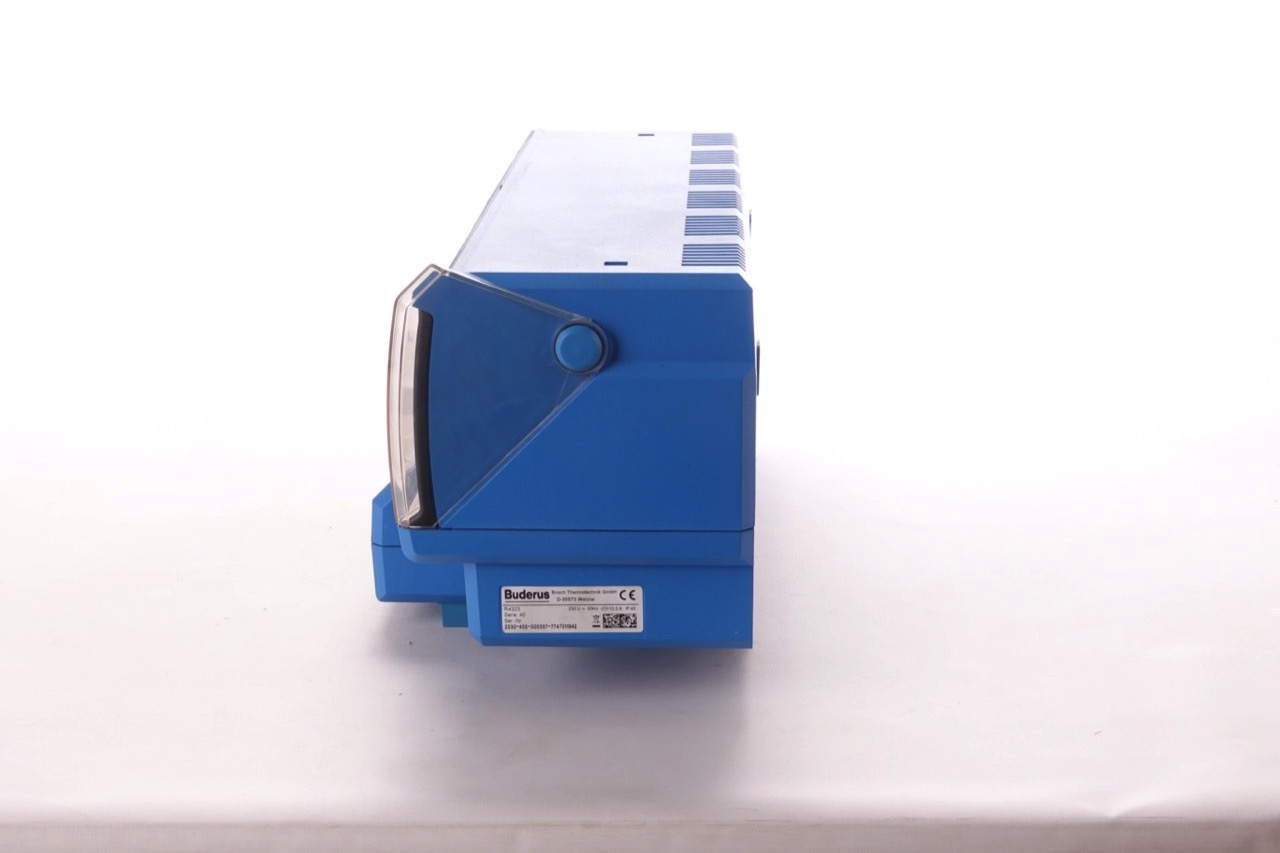

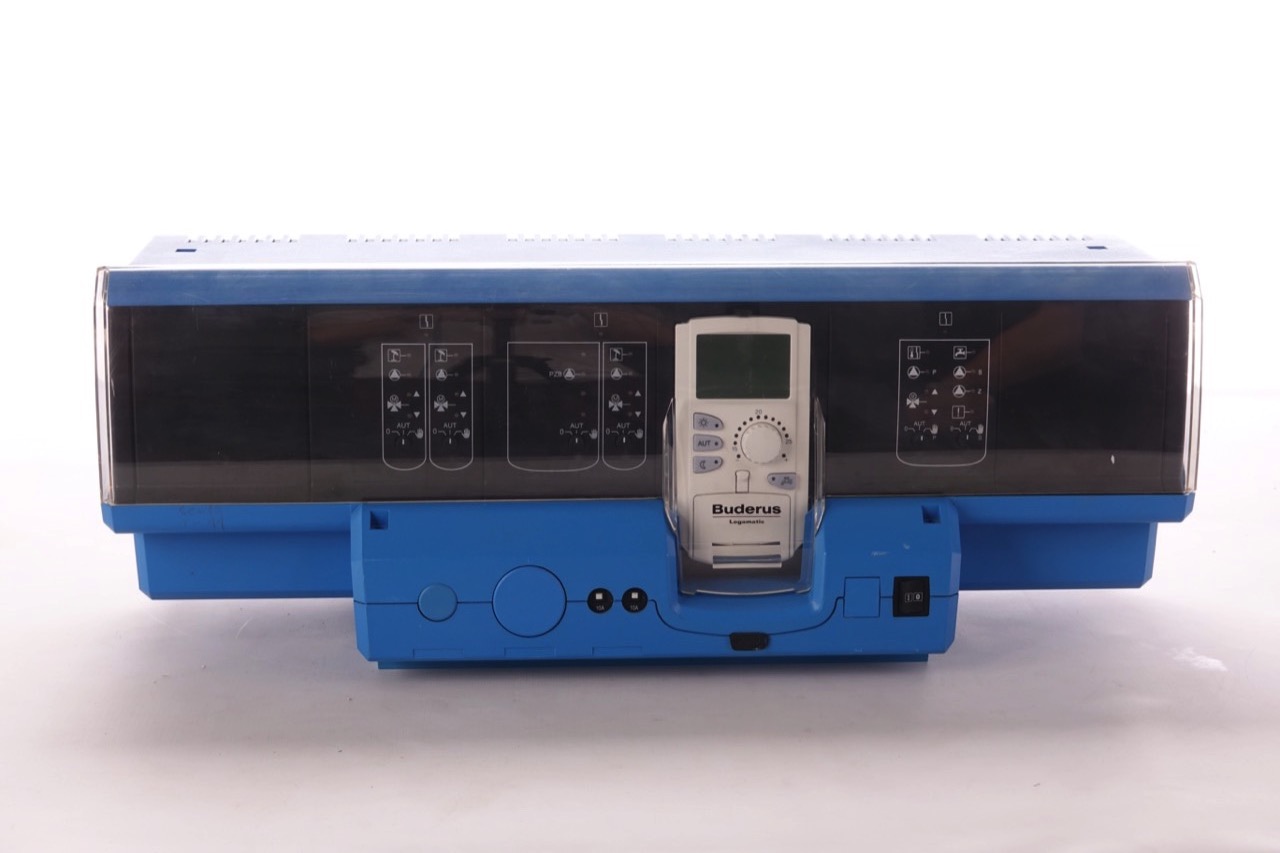

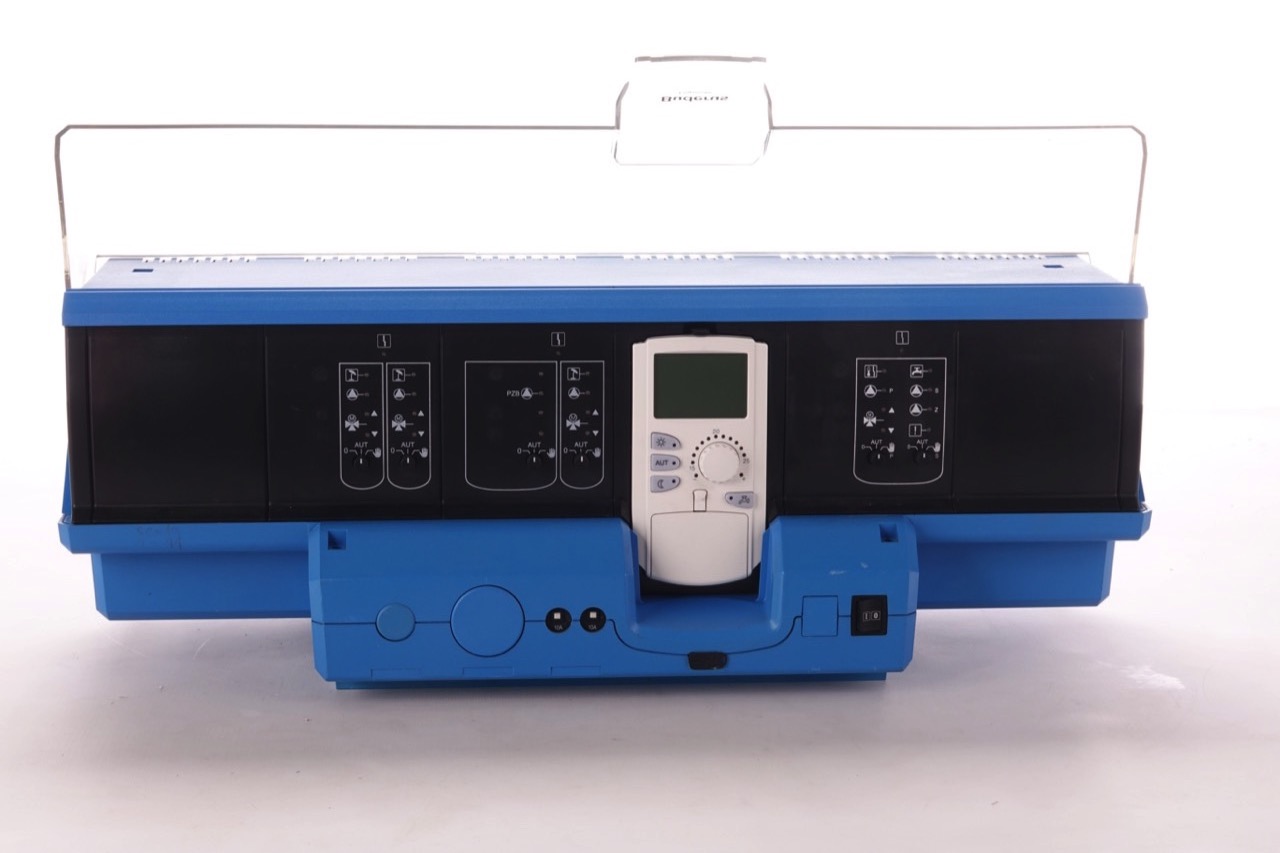

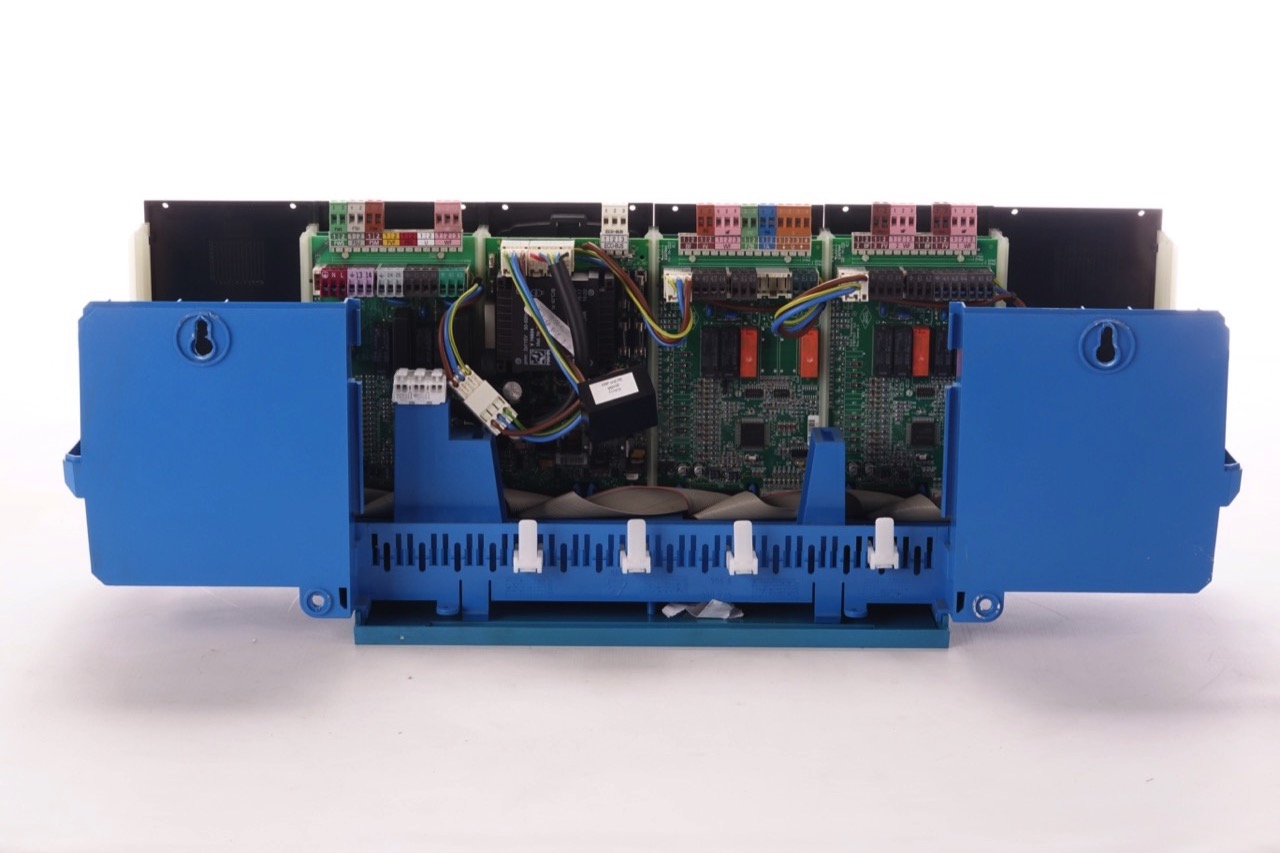

Buderus Logamatic R4323 Regelgerät

inkl. Zentralmodul ZM433,Funktionsmodul FM442 ,Funktionsmodul 445 und Bedieneinheit MEC 2

Das Angebot beinhaltet eine Kessel-Kreis-Steuerung der Marke Buderus.

Die Steuerung ist voll funktionsfähig und wurde von unseren Fachkräften geprüft.

Der Außenfühler ist in unserem Shop als Zubehör erhältlich.

Hinweis:

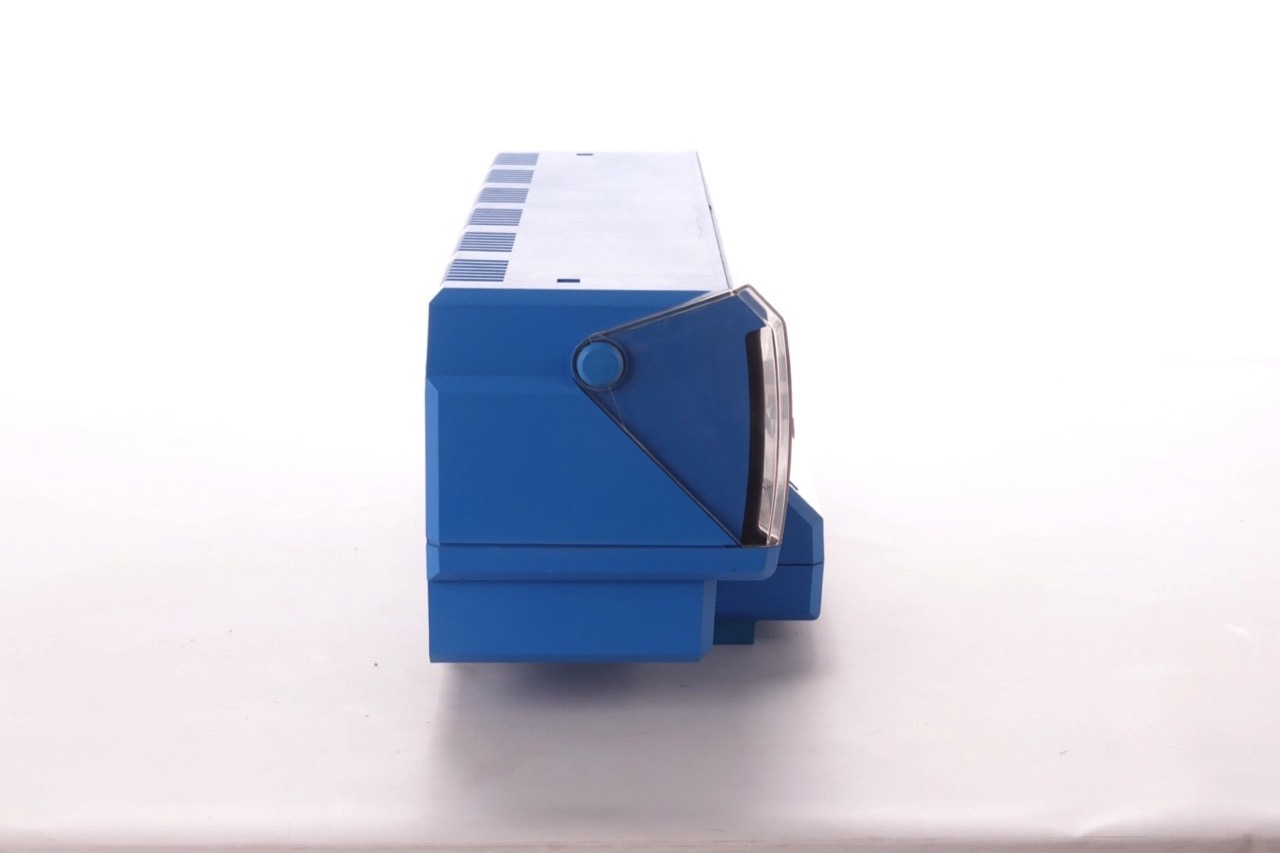

Abbildung ähnlich! Sie erhalten eine original Buderus Logamatic ähnlich diesen Abbildungen.
Es werden ausschließlich Artikel versendet, die in etwa den Bildern entsprechen.

Beschreibung vom Hersteller:

Buderus Logamatic 4323 ist ein modulares und digitales Regelgerät zur Wandmontage, in Grundausstattung in Verwendung als:

• Funktionserweiterung des modularen Regelsystems 4000 oder
• Unterstation mit Zubringerpumpe oder
• autarker Heizkreisregler mit Überwachung der Wärmeversorgung

Grundfunktionen:

• Parametrierbarer 0-10V Eingang zur externen Sollwertaufschaltung als Temperatursollwert
• Parametrierbarer 0-10V Ausgang zur externen Temperatur-Sollwertanforderung
• autarker Heizkreisregler mit Überwachung der Wärmeversorgung
• Unterstation mit bedarfsgerechter Ansteuerung einer Zubringerpumpe
• Regelung von einem Heizkreis m. Stellglied
• Sommer-/ Winterzeitumschaltung nach Funkuhr oder Kalender möglich
• Heizkreisregelung nach Außentemperatur und/ oder Raumtemperaturaufschaltung mit automatischer Adaption sowie Ein- und Aus-Schaltoptimierung bei Anschluss einer Fernbedienung BFU (je Heizkreis möglich) oder der Bedieneinheit MEC2 als Zentrale im Wohnraum
• Heizkreis mit eigenem Zeitkanal
• Heizkreis mit frei wählbarer Heizkennlinie für Heizkörper-, Fußboden-, Fußpunkt-, konstant-, oder Raumregler-Systeme
• für Fußbodenheizkreise separat einstellbare Estrichtrocknungsfunktion
• - Automatische Anpassung der Absenktemperatur gemäß DIN EN 12831 für Heizkreise separat einstellbar
• Heizkreis mit separat einstellbarer Party-, Pause- und Ferienfunktion
• Heizkreis mit separat einstellbarer Absenkart im Nachtbetrieb
• Heizkreis mit separat einstellbarer Absenkart im Ferienbetrieb

Logamatic 4323 in Grundausstattung bestehend aus:

• Controller-Modul CM431, Zentralmodul ZM433
• Handschalter für Notbetrieb Heizkreis und Zubringerpumpe
• Betriebs- und Störanzeigen für Modulstörung, Betrieb der Zubringerpumpe, Betrieb des Heizkreises incl. Pumpe und Ansteuerung des Stellgliedes,Sommerbetrieb
• kommunikationsfähig über ECOCAN-BUS-Schnittstelle
• Schnittstelle für Servicetool
• Codierte und farblich gekennzeichnete, unverwechselbar auf dem jeweiligen Funktionsmodul angeordnete Anschlussstecker, Universal-Schnellmontage-System
• Betriebsschalter, komplett verdrahtet, Schutzart IP 40, Funk- und fernsehentstört, ohne Brennerkabel
• 2 Sicherungskreise
• 4 freie Modulsteckplätze für optionale Erweiterbarkeit mit Funktionsmodulen des Systems Logamatic 4000

Mit Bedieneinheit MEC2:

• Klartextdisplay
• Zur kompletten Bedienung und Parametrierung, Abfrage und Anzeige aller Regelgerätedaten
• integrierter Raumtemperaturfühler
• integrierter Funkuhrempfänger
• manuelle Betriebsartenumschaltung Automatik/Tag/Nacht

Beschreibung Funktionsmodule:

Brenner- und Kesselkreismodul ZM433

•  Zubringer für externen Wärmeerzeuer

Heizkreis- und Warmwassermodul FM 442

• Das Modul FM442 regelt zwei voneinander unabhängige Heizkreise mit Mischer
• Es können mehrere Module FM442 in Ihrem Regelgerät eingesetzt werden
• Die Handschalter auf dem Modul haben nur Serviceund Wartungsfunktionen

FM445 - Trinkwasserladesystem

• Modul zum Einsatz in Regelgeräte Logamatic 4121, 4122, 4211, 4321 oder 4322 bzw. 4323
• Temperaturregelung eines Warmwasser-Ladesystems (z. B. LAP oder SLP) in Verbindung mit zwei modulierenden Speicherladepumpen (Primär- und Sekundärpumpe)
• Alternativ zu Modul FM 441

Daten:

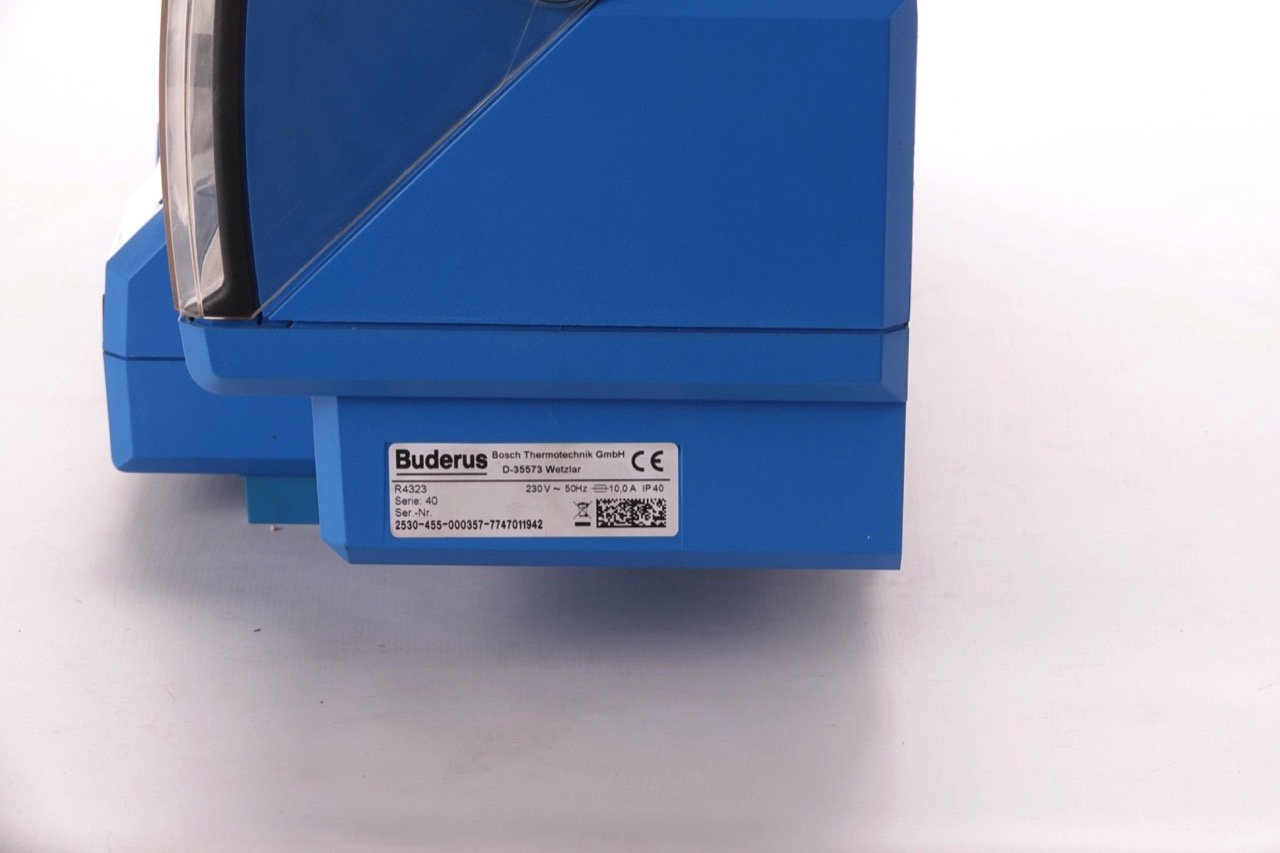

• Modell: Logamatic 4323
• Herstellernumer: 7747011942
• Betriebsspannung: 230 V AC
• Betriebsfrequenz: 50 Hz
• Netzspannung Pumpen und Mischer: 230 V AC
• BUS-Typ: EcoCAN
• BUS-Gesamtlänge maximal: 1.000 m
• Fühlertyp: sensor_type_ntc10
• Leistungsaufnahme standby: 5 W
• Leiterquerschnitt maximal Anschlussklemmen 230V: 2,5 mm²
• Leiterquerschnitt maximal Anschlussklemmen Kleinspannung: 0,75 mm²
• Fernbedienung: Typ MEC2 oder BFU
• Stellglied Laufzeit 120 s
• Module, Anzahl Steckplätze: 4
• Pumpe, maximale Leistungsabgabe: 1.100 W
• Reglercharakteristik: control_characteristic_pi
• Schutzart bei Wandinstallation: IP40
• Sicherung: 2 x 10 A (T)
• Umgebungstemperatur Betrieb, zulässig: 5 °C → 50 °C
• Umgebungstemperatur Transport zulässig :-20 °C → 55 °C
• Maße
• Höhe 240 mm
• Breite 660 mm
• Tiefe 230 mm

Module:

• Buderus ZM433 Zentralmodul (Zubringer für externe Wärmeerzeugung + Heizkreis)
• Buderus FM441 Funktionsmodul (Heizkreis + Warmwasser)
• Buderus CM431 Controllermodul mit Buderus Bedieneinheit MEC 2
