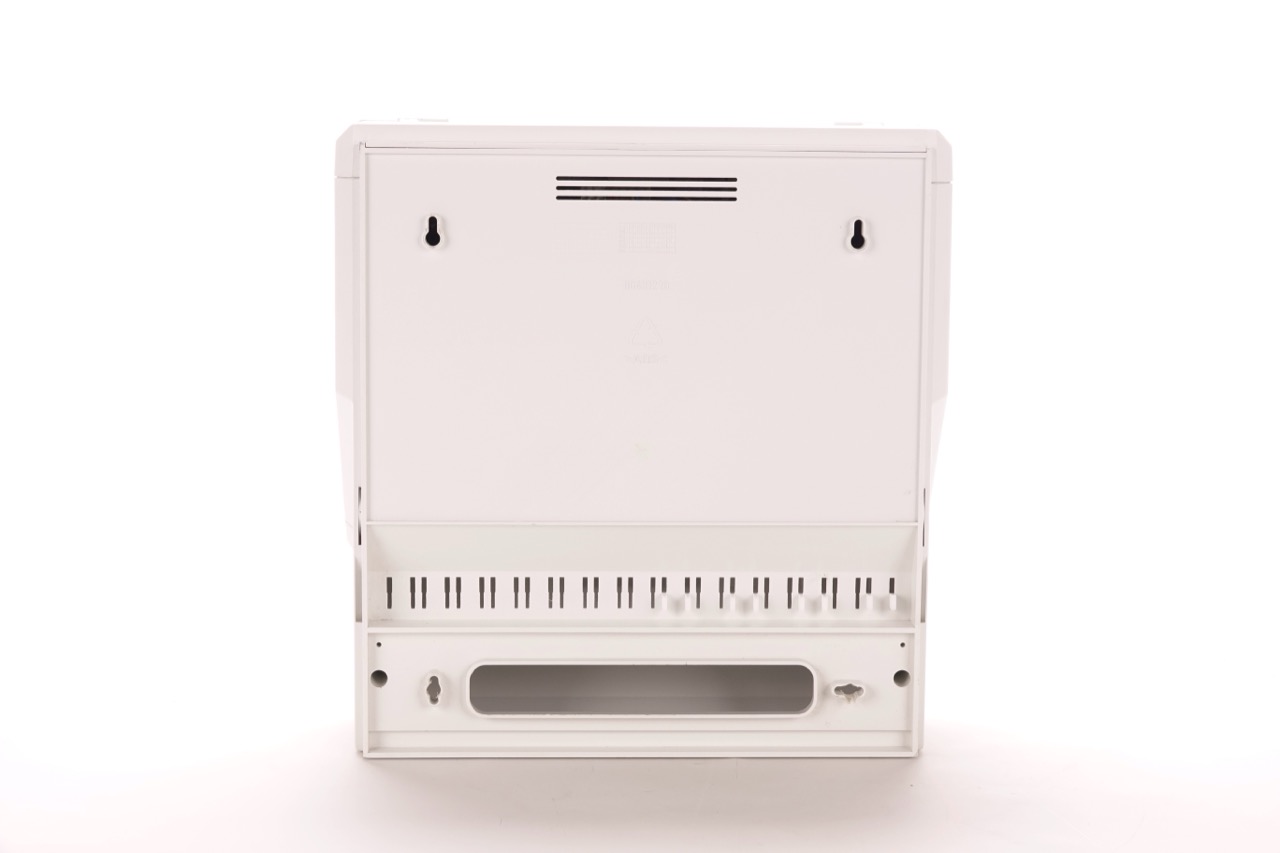

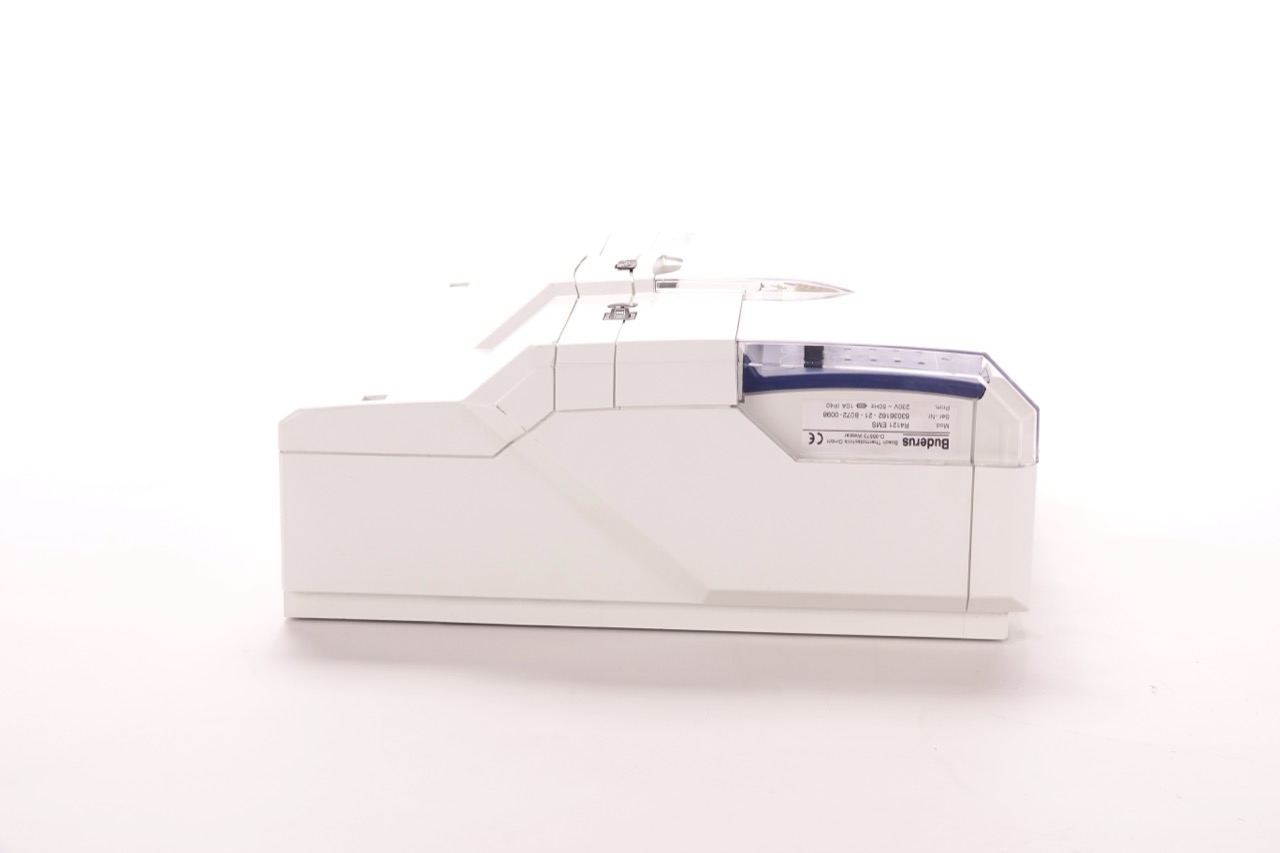

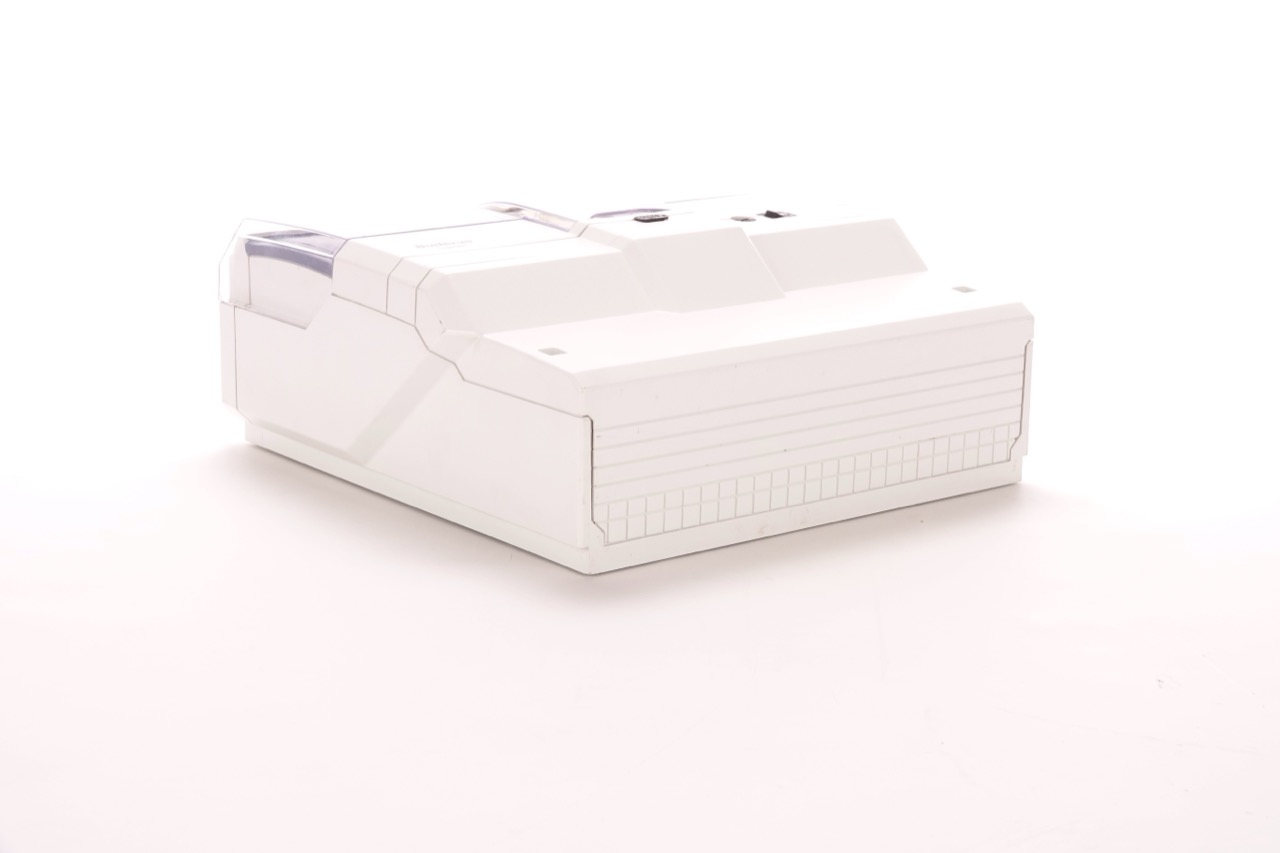

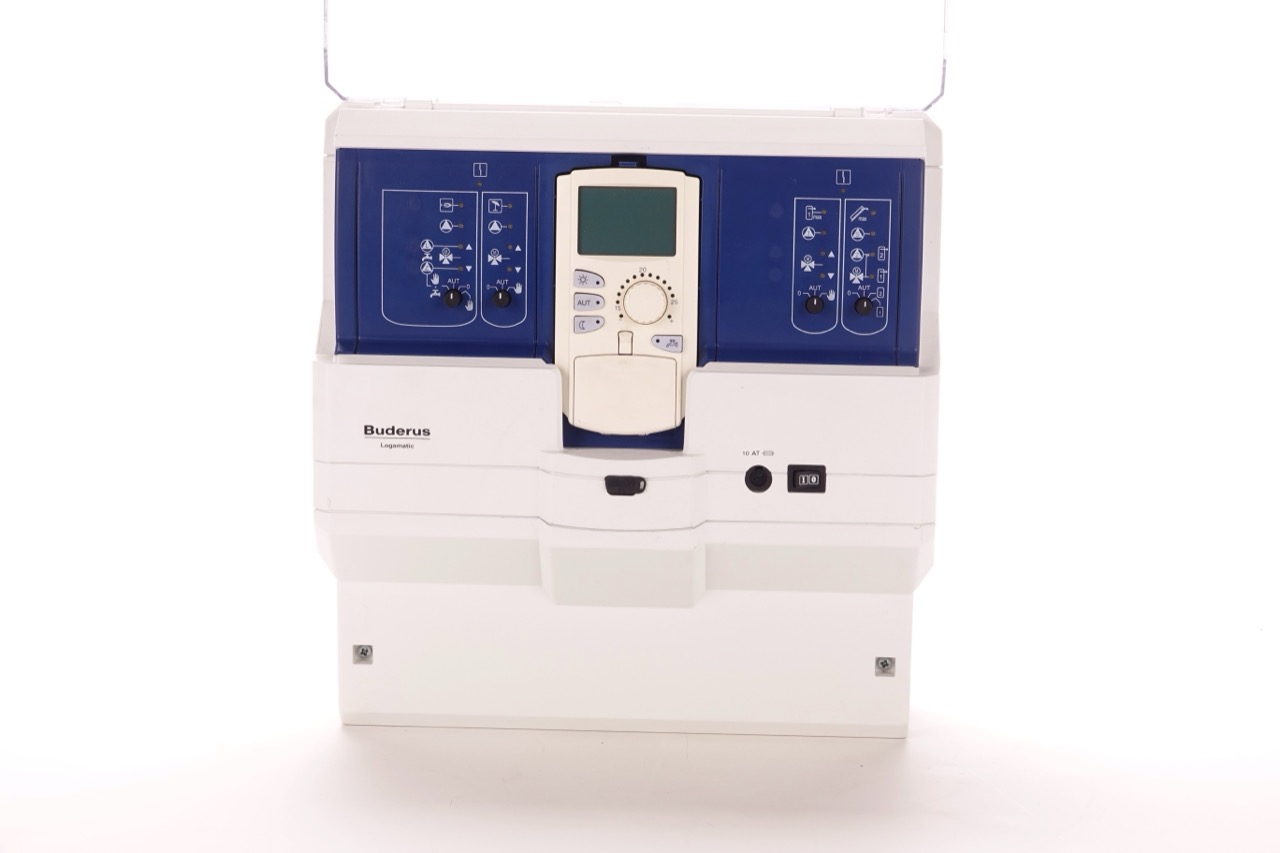

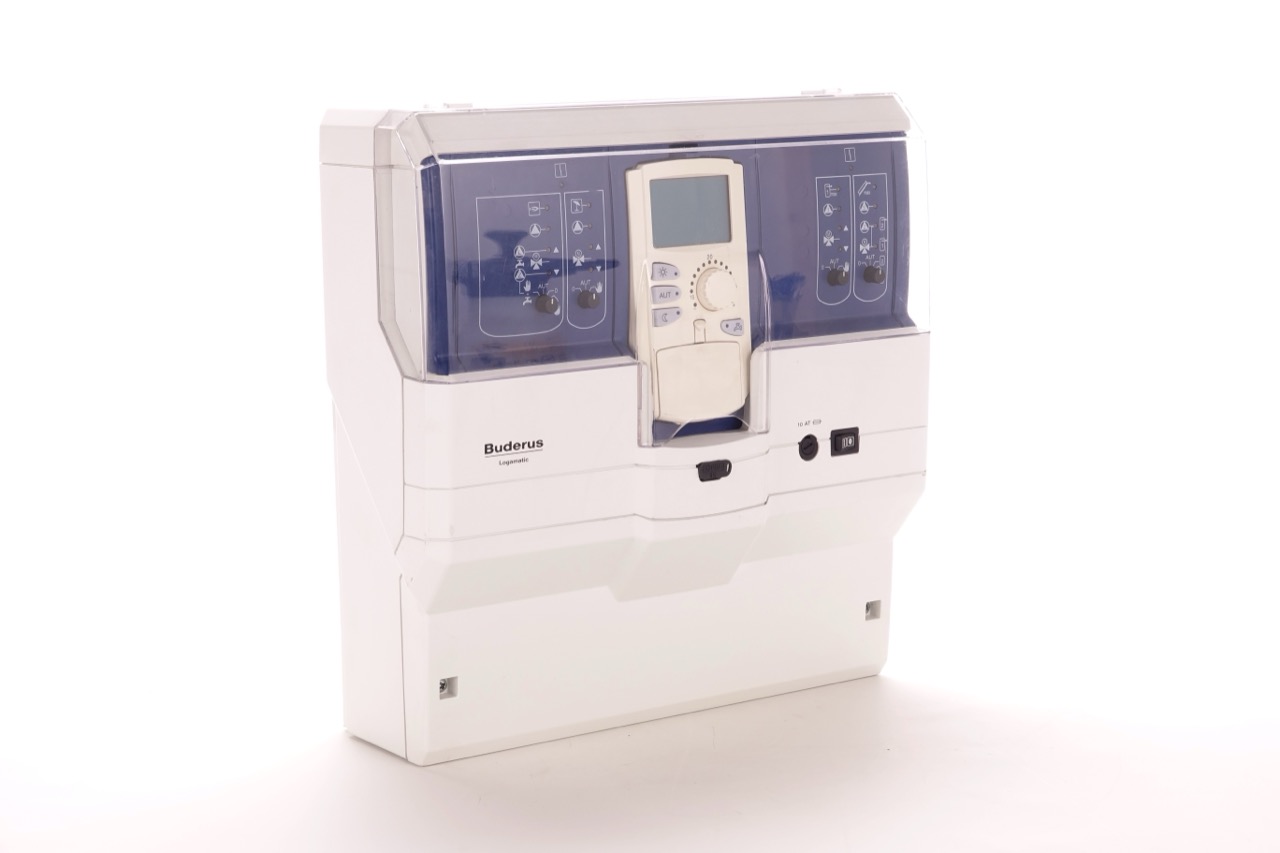

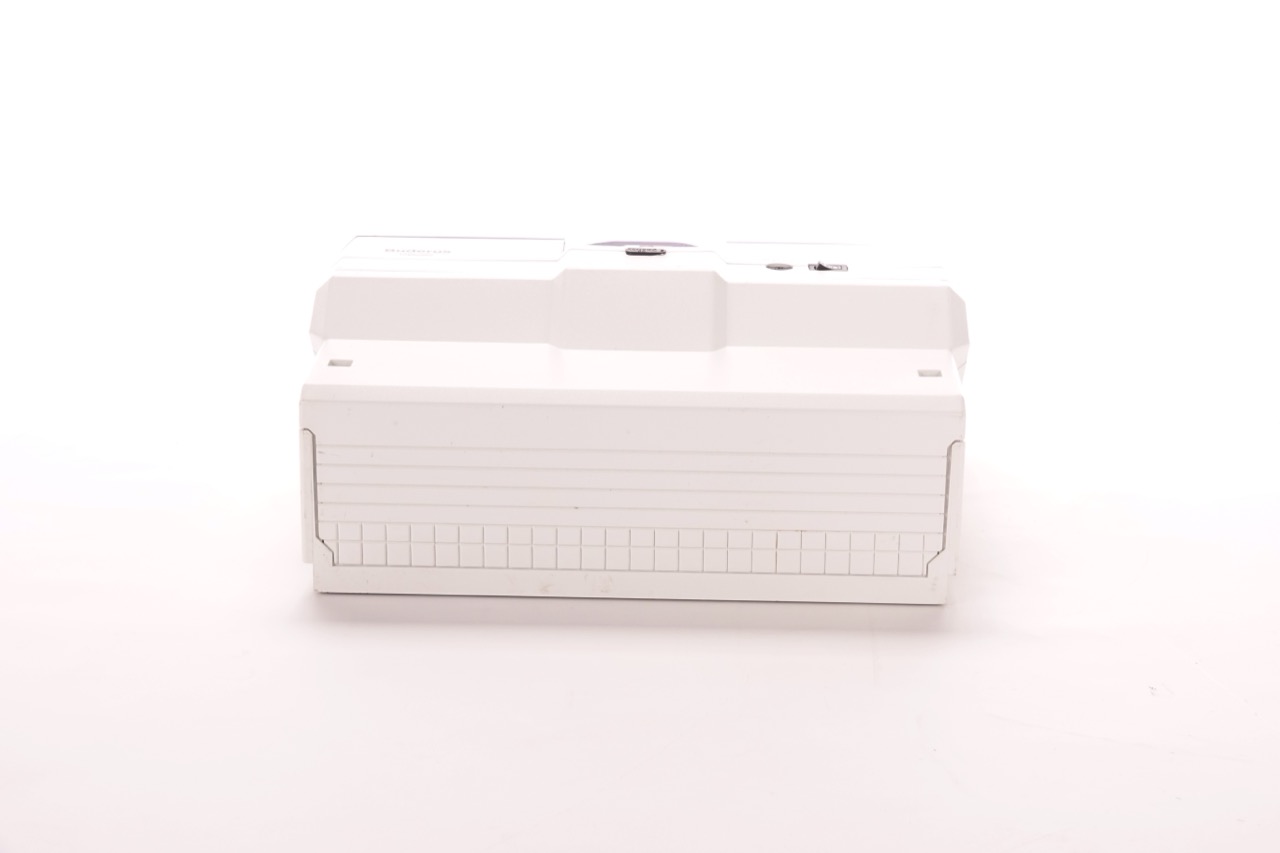

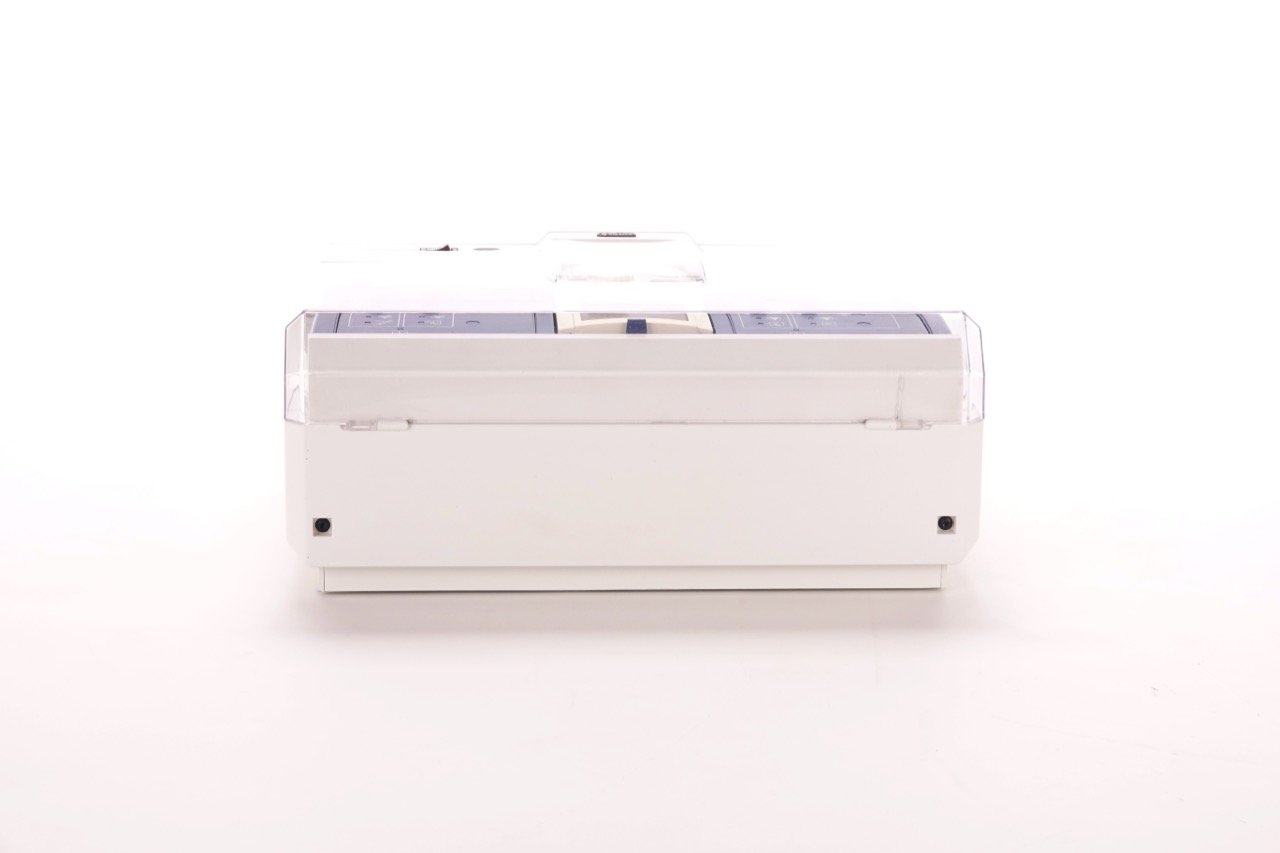

Buderus Logamatic R4121 Regelgerät

inkl. Zentralmodul ZM424 & Funktionsmodul FM443 - Solarmodul

mit Bedieneinheit MEC 2

Das Angebot beinhaltet eine Kessel-Kreis-Steuerung der Marke Buderus.

Die Steuerung ist voll funktionsfähig und wurde von unseren Fachkräften geprüft.

Der Außenfühler ist in unserem shop als Zubehör erhältlich.

Hinweis:
Neuer unebnutzter Artikel aus Lagerbestand.
Die Originalverpackung (OVP) kann geöffnet, beschädigt oder nicht mehr vorhanden sein.

Beschreibung vom Hersteller:

Das digitale Regelgerät Logamatic 4121 eignet sich in der Grundausstattung wahlweise zur Ansteuerung von 1-Kessel-Anlagen mit Logamatic EMS oder UBA1.5, als Funktionserweiterung für das Regelsystem Logamatic 4000,

Als Unterstation ohne Zubringerpumpe oder als Regelgerät für autarke Heizungsanlagen (ohne Verbindung zu einem Heizkessel von Buderus).

Die Grundausstattung enthält bereits die Funktionen Trinkwassererwärmung (Speichersystem) und Heizkreisregelung (ein Heizkreis mit und ein Heizkreis ohne Stellglied).

Bei Ansteuerung der Trinkwassererwärmung durch die im Kessel integrierte Grundfunktion (Logamatic EMS) kann das Regelgerät Logamatic 4121 zwei Heizkreise mit Stellglied regeln.
Zur Anpassung an die Heizungsanlage ist das Regelgerät Logamatic 4121 mit einem Funktions- bzw. Zusatzmodul erweiterbar.

Zum Beispiel kann das Regelgerät Logamatic 4121 in Kombination mit dem Funktionsmodul FM456 bis zu drei modulierende Heizkessel mit Logamatic EMS und mit dem Funktionsmodul FM457 bis zu fünf modulierende Heizkessel mit Logamatic EMS als Kaskade seriell regeln.

Mit dem Funktionsmodul FM443 kann eine Solaranlage in das Regelsystem Logamatic 4000 eingebunden werden, ein alternativer Wärmeerzeuger kann mit dem Funktionsmodul FM444 eingebunden werden.

Ist der eine freie Modulsteckplatz nicht ausreichend, kann die Regelung auch mit weiteren digitalen Regelgeräten (z. B. Logamatic 4122 und 4323) im ECOCAN-BUS-Verbund kombiniert werden.

Daten:

• Betriebsspannung: 230 V AC ± 10 %
• Frequenz: 50Hz ± 4 %
• Leistungsaufnahme: 5 VA
• Heizkreis-Stellglied SH: max. Schaltstrom 5 A
• Ansteuerung: 230V; 3-Punkt-Schritt-Regler (PI-Verhalten)
• Empfohlene Laufzeit Stellmotor: 120 s (einstellb. 6–600s)
• Heizkreis-Umwälzpumpe PH: max. Schaltstrom 5 A
• Speicherladepumpe PS1: max. Schaltstrom 5 A
• Zirkulationspumpe PZ: max. Schaltstrom 5 A
• Kesselwasser-Temperaturfühler FK: NTC-Fühler Ø 9 mm
• Warmwasser-Temperaturfühler AS1.6: NTC-Fühler Ø 6 mm
• Warmwasser-Temperaturfühler FB: NTC-Fühler Ø 9 mm
• WW-Temperaturfühler FB bei TWE: NTC-Fühler Ø 6 mm
• über 3-Wege-Umschaltventil: (nur Anschluss an UBA)
• Vorlauftemperaturfühler FV/FZ1: NTC-Fühler Ø 9 mm
• Außentemperaturfühler FA: NTC-Fühler
• Externe Wahlfunktion WF: potenzialfreier Eingang
• Fernbedienung MEC2 oder BFU/F: BUS-Kommunikation
• Regelgerät Logamatic 4121–UBA1.5: BUS-Kommunikation
• Regelgerät Logamatic 4121–EMS: BUS-Kommunikation

Zentralmodul ZM424

• Das Modul ZM424 gehört zusammen mit dem Modul FM455 zur Grundausstattung des Regelgerätes Logamatic 4121.
• Das Modul ZM424 muss immer im linken Steckplatz 1 stecken.
• Das Modul FM455 steckt immer unterhalb des ZM424 im Steckplatz A.
• Die Handschalter auf dem Modul haben nur Service- und Wartungsfunktionen und wirken ausschließlich auf die 230-V-Ausgänge.
• Befinden sich die Handschalter nicht in Automatikstellung, erfolgt in der
• Bedieneinheit MEC2 die entsprechende Meldung und die Anzeige Störung leuchtet.

Funktionsmodul FM443 - Solarmodul

Einfach eine Solaranlage regeln: mit dem Systemerweiterungs-Modul für das Regelsystem Logamatic 4000.

• Heizungssteuerungs-Modul zum Einsatz in Regelgerät Logamatic 41xx, 4211 und/oder 43xx
• Einbindung einer Solaranlage für solare Trinkwassererwärmung und Heizungsunterstützung in die Heizungsanlage
• Nachladeoptimierung mit reduziertem Nachheizen durch Integration in das Gesamtsystem
