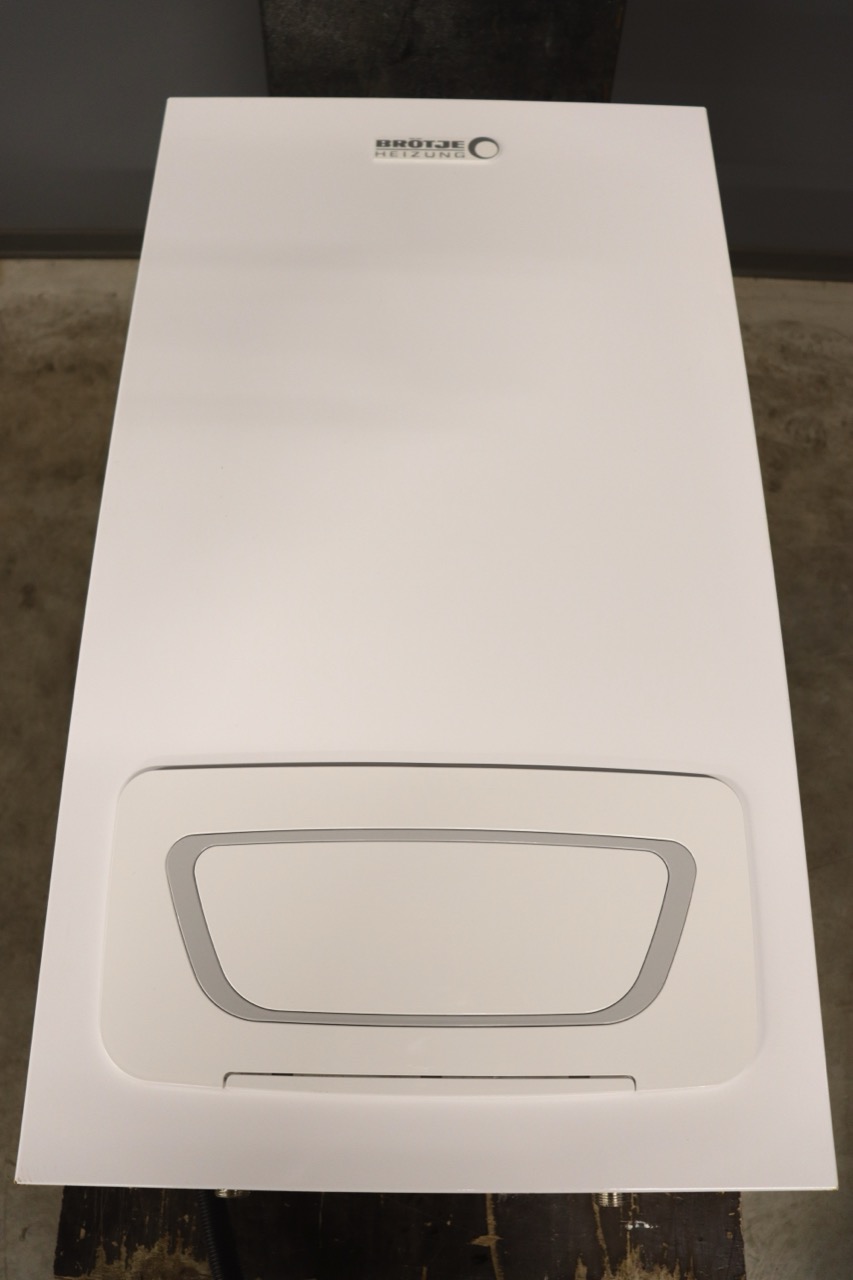

Brötje Ecotherm Plus WGB-U 20 H

inkl. Brötje ISR Plus LMS Steuerung und Brötje modulierender Edelstahl-Vormischbrenner

Gas-Brennwert-Heiztherme

Das Angebot beinhaltet eine Gas-Brennwert-Heiztherme der Marke Brötje.

Eine Fachfirma hat die Anlage wegen eines Umbaus demontiert.

Die Anlage ist voll funktionsfähig und wurde von unseren Fachkräften generalüberholt.

Die Wartung/Inspektion erfolgte regelmäßig.

Es handelt sich um reine Heiztherme. Sie kann nicht zur Warmwasserversorgung genutzt werden.

Eine Reglung für den witterungsgeführten oder raumtemperaturgeführten Betrieb ist in unserem Shop als Zubehör erhältlich.

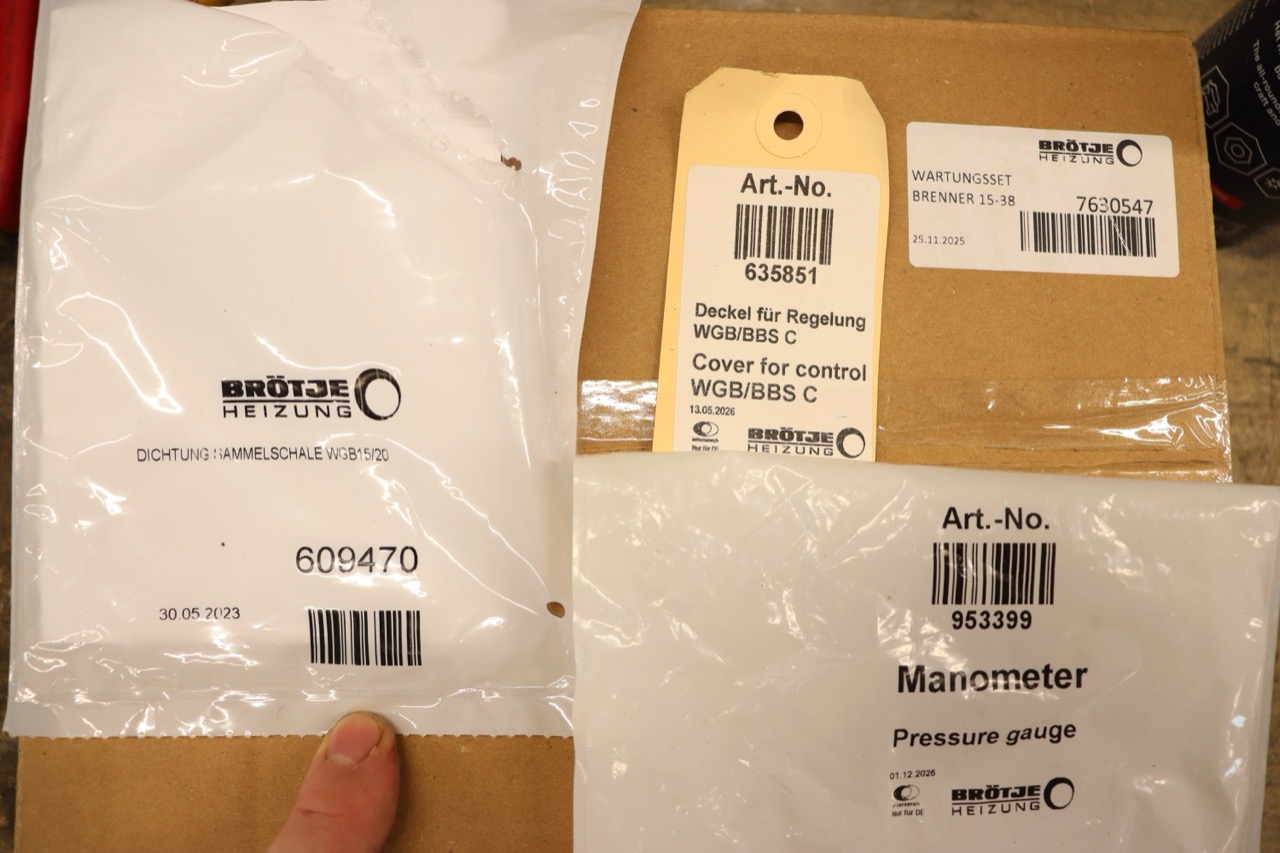

Folgende Teile wurden erneuert:

• Brötje Dichtung Sammelschale WGB15/20 (609470)
• Brötje Wartungsset Brenner 15-38 (760547)
• Brötje Deckel fürRegelung WGB/BBS C (635851)
• Brötje Manometer (953399)

Beschreibung des Herstellers

Anwendungsbereich:

BRÖTJE Gas-Brennwertgeräte sind für gleitend abgesenkten Betrieb ohne festgelegte untere Temperatur konzipiert. Je nach Leistung sind sie für den Betrieb von geschlossenen Zentralheizungsanlagen in Einfamilienhäusern, Mehrfamilienhäusern und Etagenwohnungen sowie auch für Niedrig- und Passivenergiehäuser geeignet. Entsprechend der Anwendung und Leistung können BRÖTJE Gas-Brennwertgeräte auch zur Beheizung jedes anderen Objektes verwendet werden.

Geringer Platzbedarf:

Durch die platzsparende Montage von BRÖTJE Gas-Brennwertgeräten wird nur wenig Raum benötigt. So sind BRÖTJE Gas-Brennwertgeräte universell bei der Altbausanierung sowie auch für die Installation im Neubau geeignet.

Modulation (pneumatischer Gas-Luft-Verbund):

Verbrennungsluftseitig:

Über den Vorlauf-Temperaturfühler im Wärmetauscher des Gas-Brennwertgeräts wird der Kesseltemperatur-Istwert mit dem vom Heizungsregler errechneten Kesseltemperatur-Sollwert verglichen. Liegt zwischen diesen beiden Werten eine Differenz vor, errechnet der integrierte Mikroprozessor eine neue Gebläsedrehzahlvorgabe. Die sich einstellende Gebläsedrehzahl wird über eine Rückmeldeleitung an das zentrale Regel- und Diagnosesystem ISR-Plus LMS gemeldet. Falls der Kesseltemperatur-Istwert nicht den gewünschten Wert erreicht hat, erfolgen weitere Korrekturen der Drehzahlvorgabe.

Gasseitig:

Als Führungsgröße für das Sicherheits-Gasmengenregelventil dient der jeweilige statische Druck am Gebläseausgang. Der statische Druck des Gebläses wird über eine Steuerleitung auf das Sicherheits-Gasmengenregelventil übertragen. Im Sicherheits-Gasmengenregelventil wirkt der Druck auf eine Membran, die auf der Gasseite wiederum mit einem Ventil gekoppelt ist, welches nun über die Stellungsänderung die erforderliche Gasmenge durchlässt. Damit ist sichergestellt, dass über den gesamten Modulationsbereich ein gleichmäßiges Gas-Luft-Verhältnis herrscht und bei der Verbrennung konstante CO2-Werte erreicht werden.

Ausstattung:

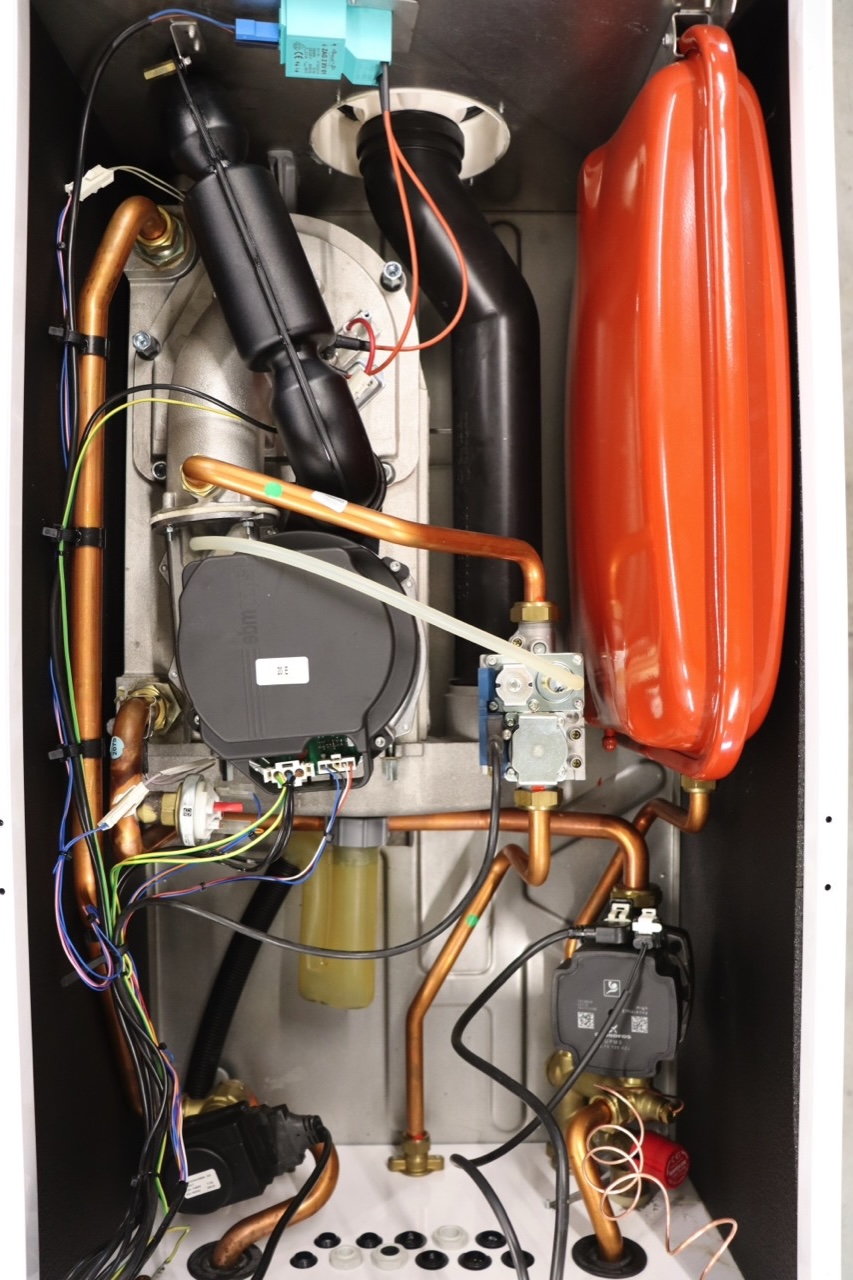

BRÖTJE Gas-Brennwertgeräte beinhalten neben der Brenner-Wärmetauscher-Einheit die wichtigsten für den Betrieb einer Heizungsanlage notwendigen Systemkomponenten, wie z. B. eine integrierte digitale Regelung mit der Funktion Witterungsführung.

Daten:

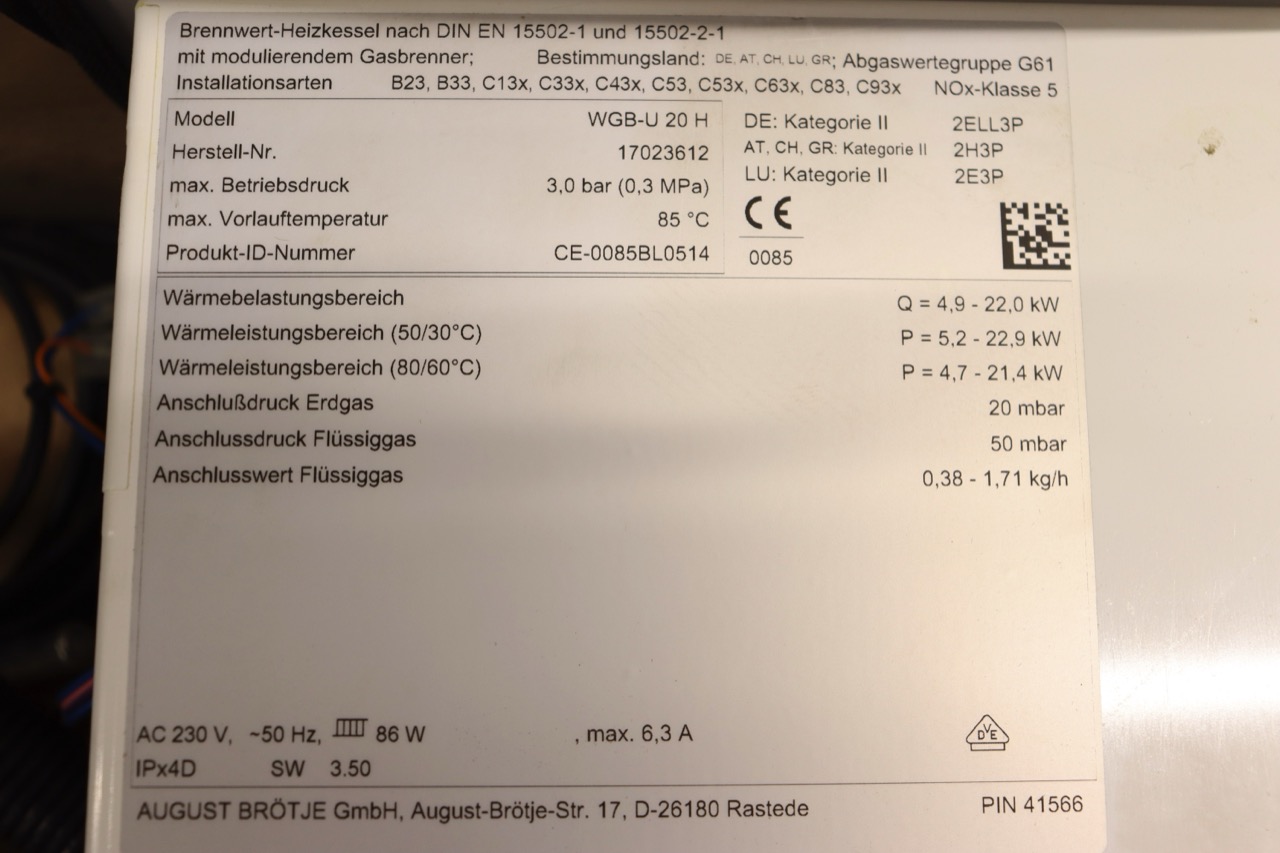

• Typ: Brötje Ecotherm Plus WGB-U 20 H

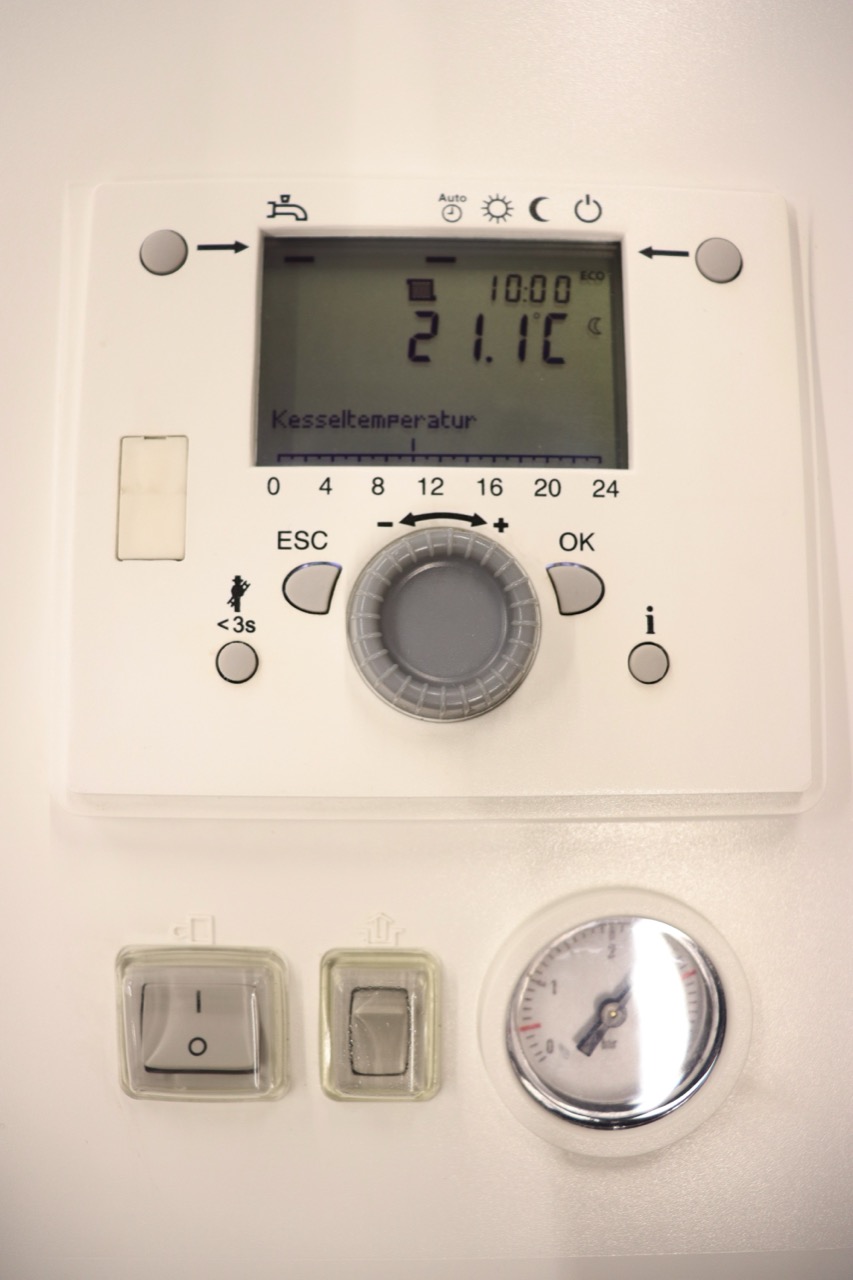

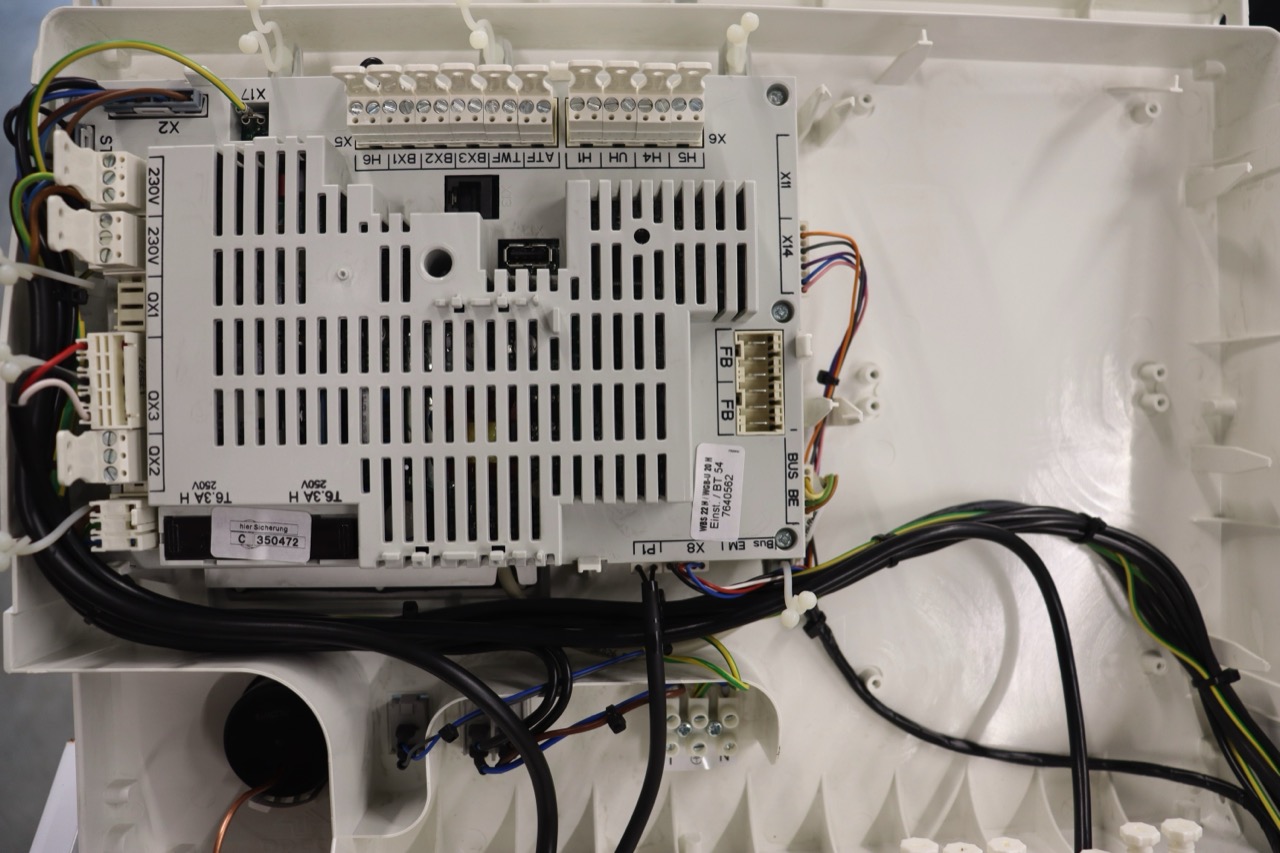

• Steuerung: Brötje ISR Plus Reglungssystem

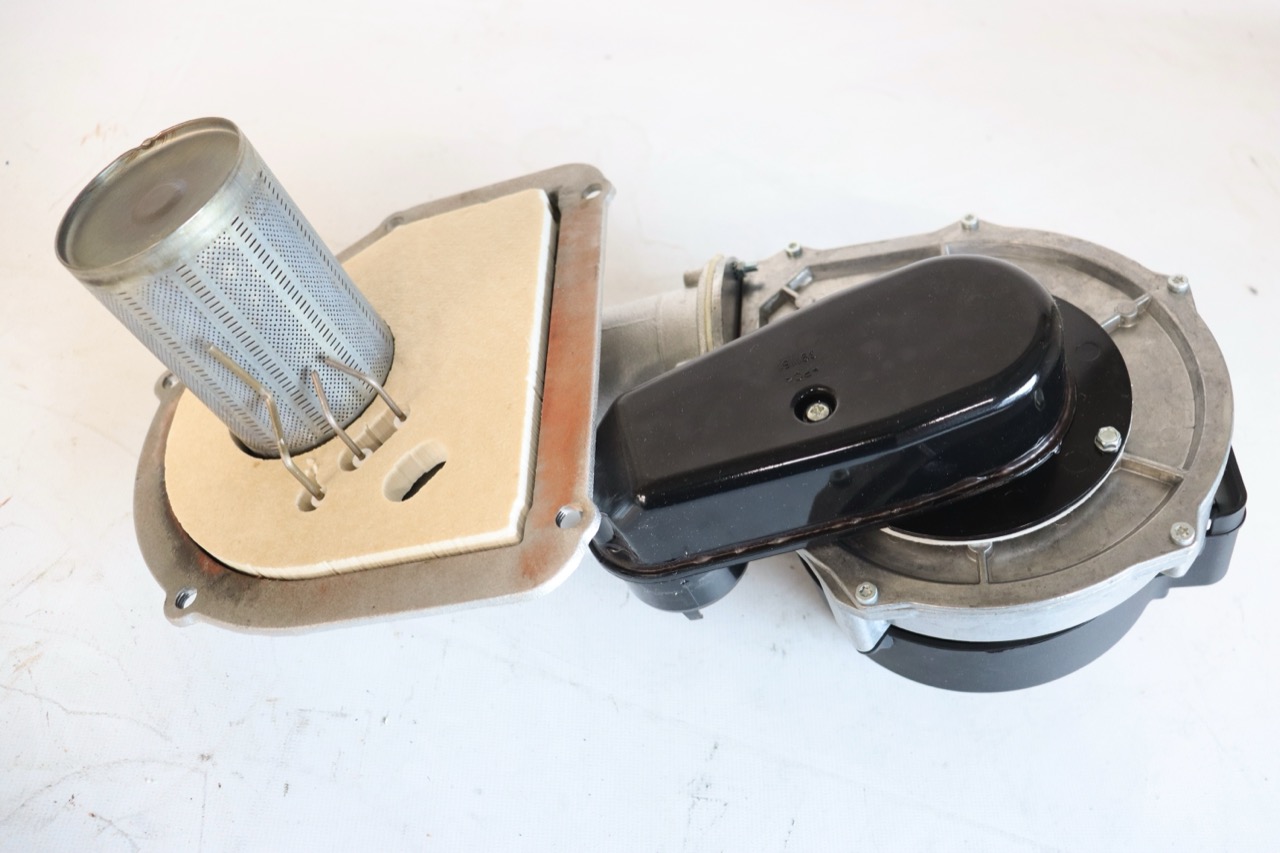

• Brenner: Brötje modulierender Edelstahl-Vormischbrenner
• Betriebsform: eingestellt auf Erdgas E (H), Umstellung auf Erdgas LL (L) oder Flüssiggas (P) möglich
• Technik: Brennwert
• Abgas: Brennwertabgassystem
• Betriebsart: raumluftunabhängig (RLU) raumluftabhängig (RLA)
• NO_x-Klasse: 5
• Nennwärmeleistungsbereich
• 80°C/60°C: 4,7 kW - 21,4 kW
• 50°C/30°C: 5,2 kW - 22,9 kW
• Nennwärmebelastungsbereich (Heizung): 4,9 kW - 22,0 kW
• Vorlauftemperatur max.: 85°C
• max. Wasserdruck (Heizung): 3 bar
• 230 Volt / 50 Hz / 86 Watt / max. 6,3 A
• Maße:
• Breite: 480 mm
• Höhe: 852 mm
• Tiefe: 365 mm

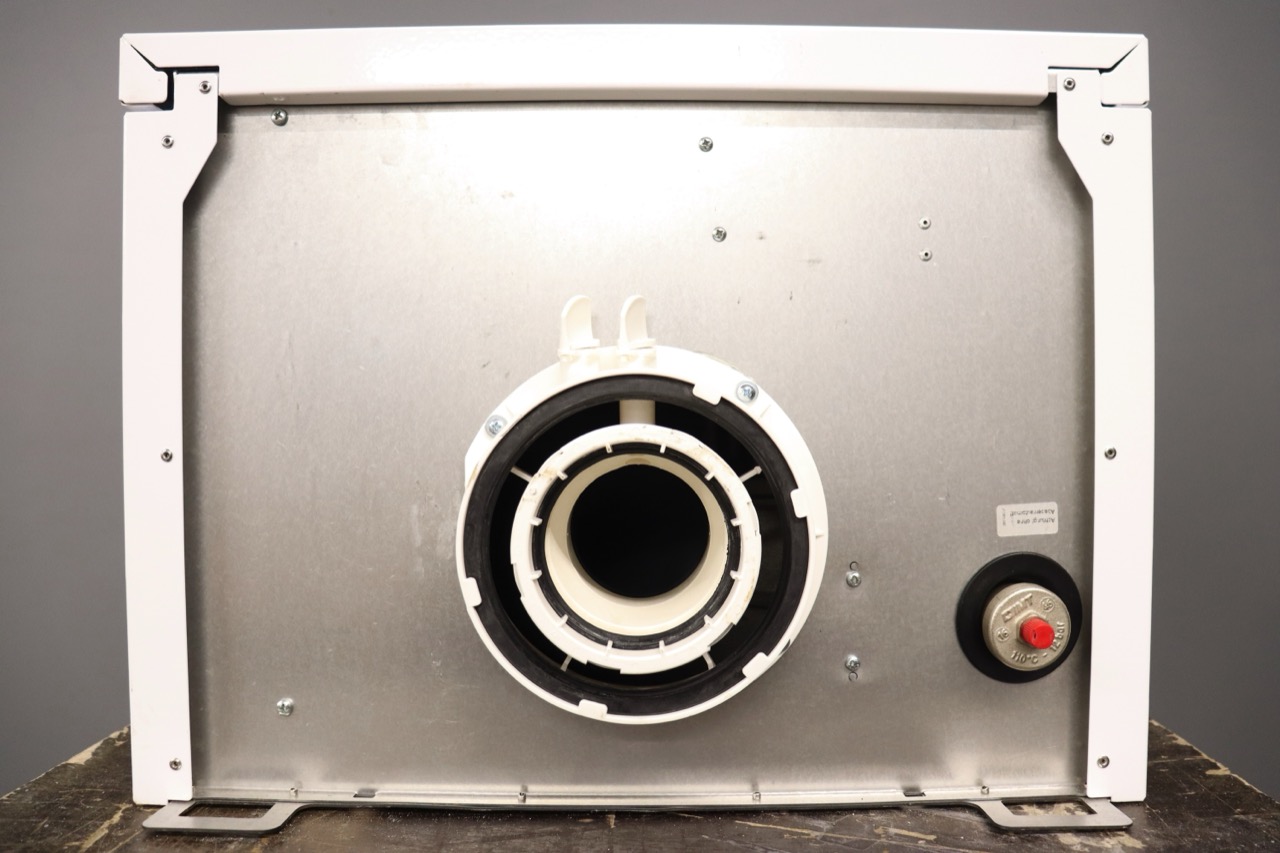

• Abgas-/ Zuluftanschluß Ø: 80 mm /125 mm
• Gewicht: 50 kg
• Baujahr: 2017
