Vitocal 200-S Typ AWS / Vitocal 200-S Typ AWS-AC (mit Kühlfunktion)
Wärmepumpe mit elektrischem Antrieb in Split-Bauweise mit Außen- und Inneneinheit.
Für Heizung und Trinkwassererwärmung in Heizungsanlagen.

• Inneneinheit mit
• Wärmepumpenregelung Vitotronic 200
• Umwälzpumpe für den Heizkreis
• 3-Wege-Umschaltventil
• Ausdehnungsgefäß
• Sicherheitsgruppe
• Kühlfunktion über den Heizkreis (AWS-AC mit Kühlunktion)

• Heizwasser-Durchlauferhitzer (AWS-AC mit Kühlunktion)
• Witterungsbeständige Außeneinheit mit
• Verdampfer
• Verdichter
• elektronischem Expansionsventil
• Ventilator

Hinweis:

Vorteile:

• Stufenlose Leistungsregelung mit DC-Invertertechnologie.
• Hohe Leistungszahlen: COP-Wert nach EN 14511 bis 3,5 (Luft 2 ºC/Wasser 35 ºC) bzw. bis 4,6 (Luft 7 ºC/Wasser 35 ºC). (COP = Coefficient of Performance).
• Maximale Vorlauftemperatur: bis 55 ºC.
• Einfach zu bedienende Vitotronic-Regelung mit Klartext- und Grafikanzeige.
• Bedienteil der Regelung auch auf einem Wandsockel montierbar.
• Keine Frostgefahr bei den Verbindungsleitungen zwischen Außenund Inneneinheit.
• Kühlung (Typ AWS-AC) in Verbindung mit Ventilatorkonvektoren oder Fußbodenheizung.
• Geringe Betriebsgeräusche durch reduzierte Lüfterdrehzahl im Teillastbetrieb.
• Hohe Jahresarbeitszahl durch hohe Effizienz im Teillastbetrieb.

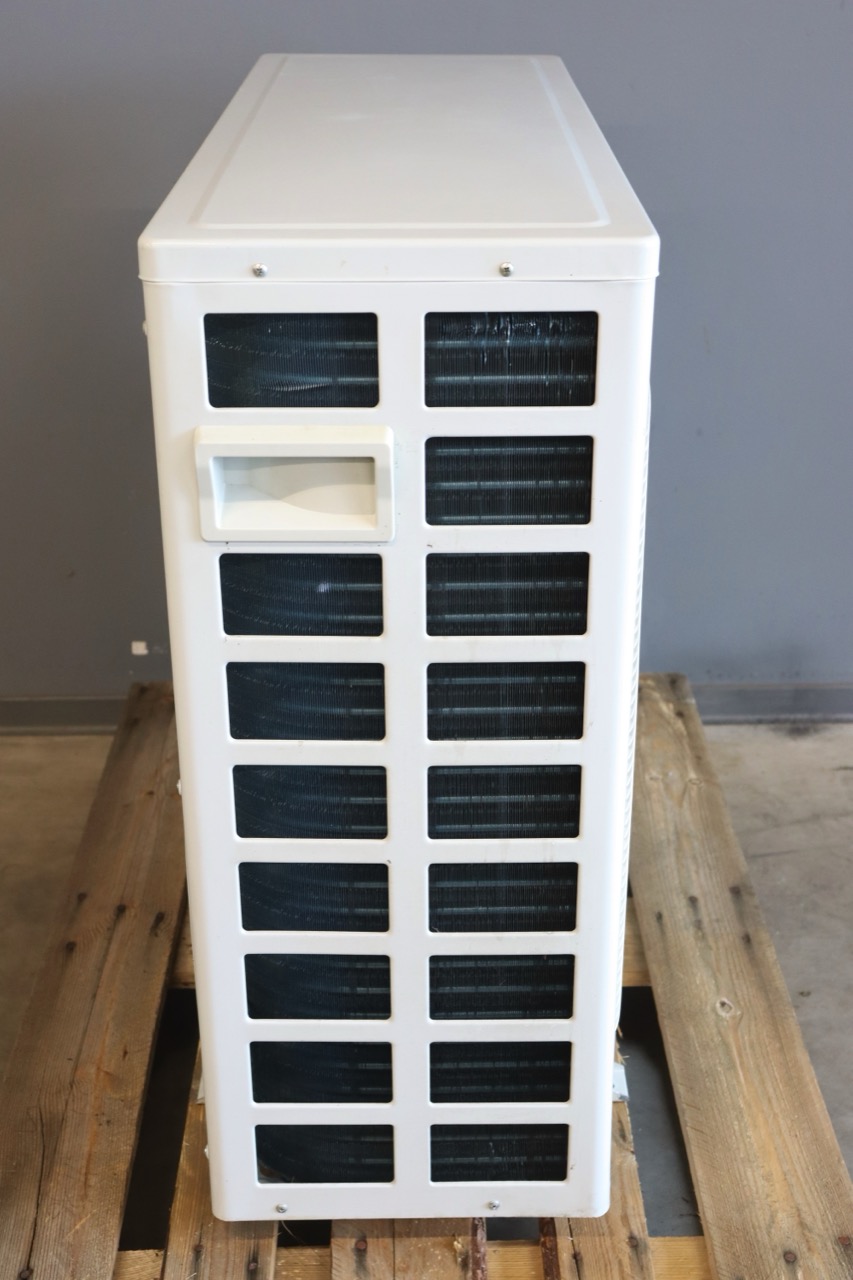

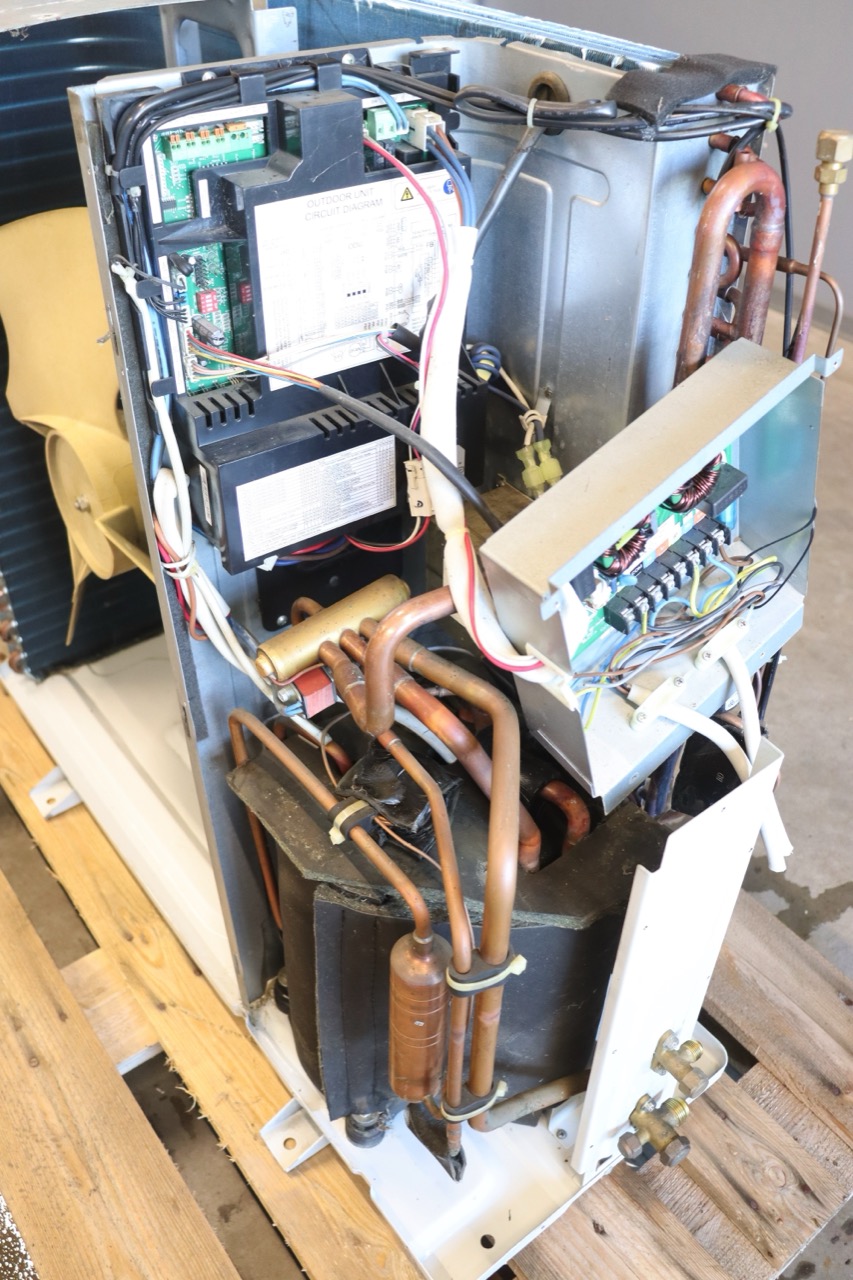

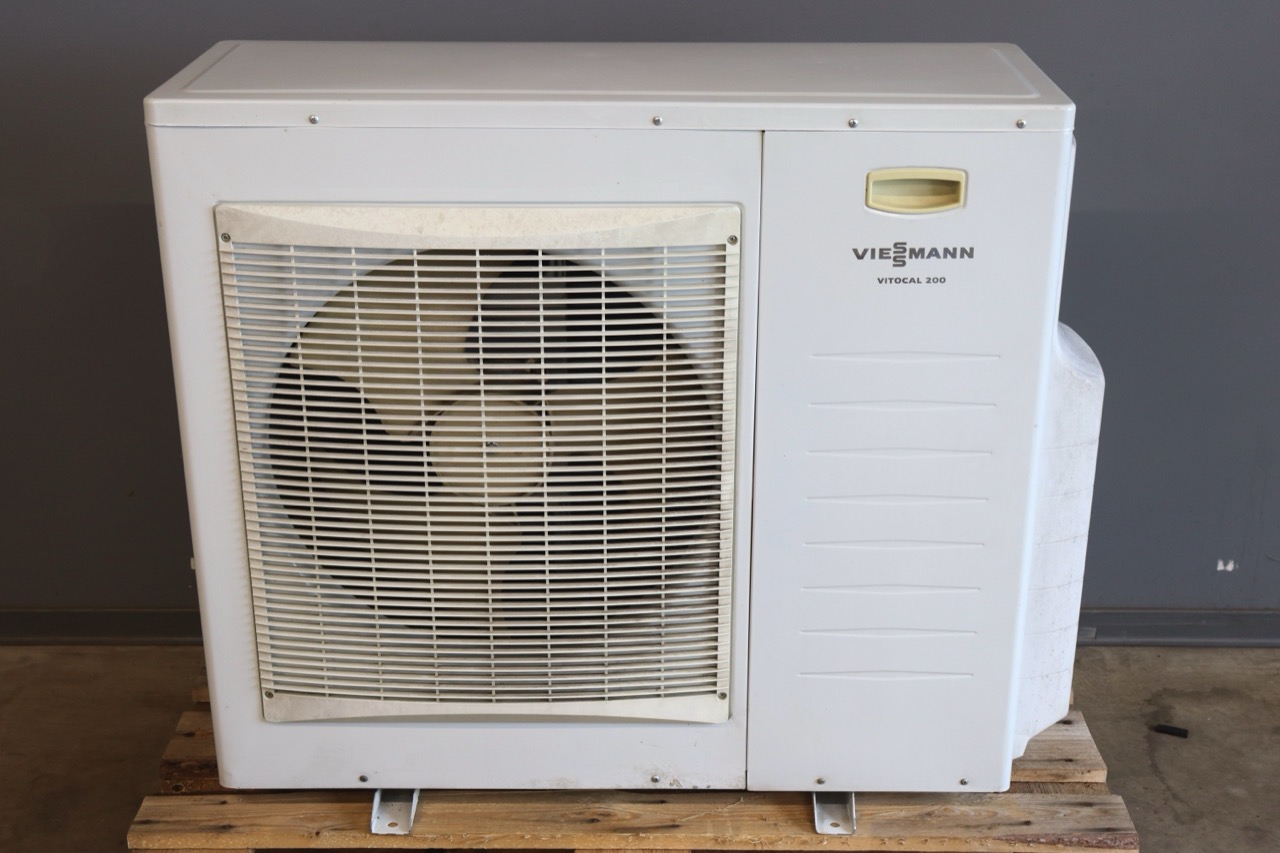

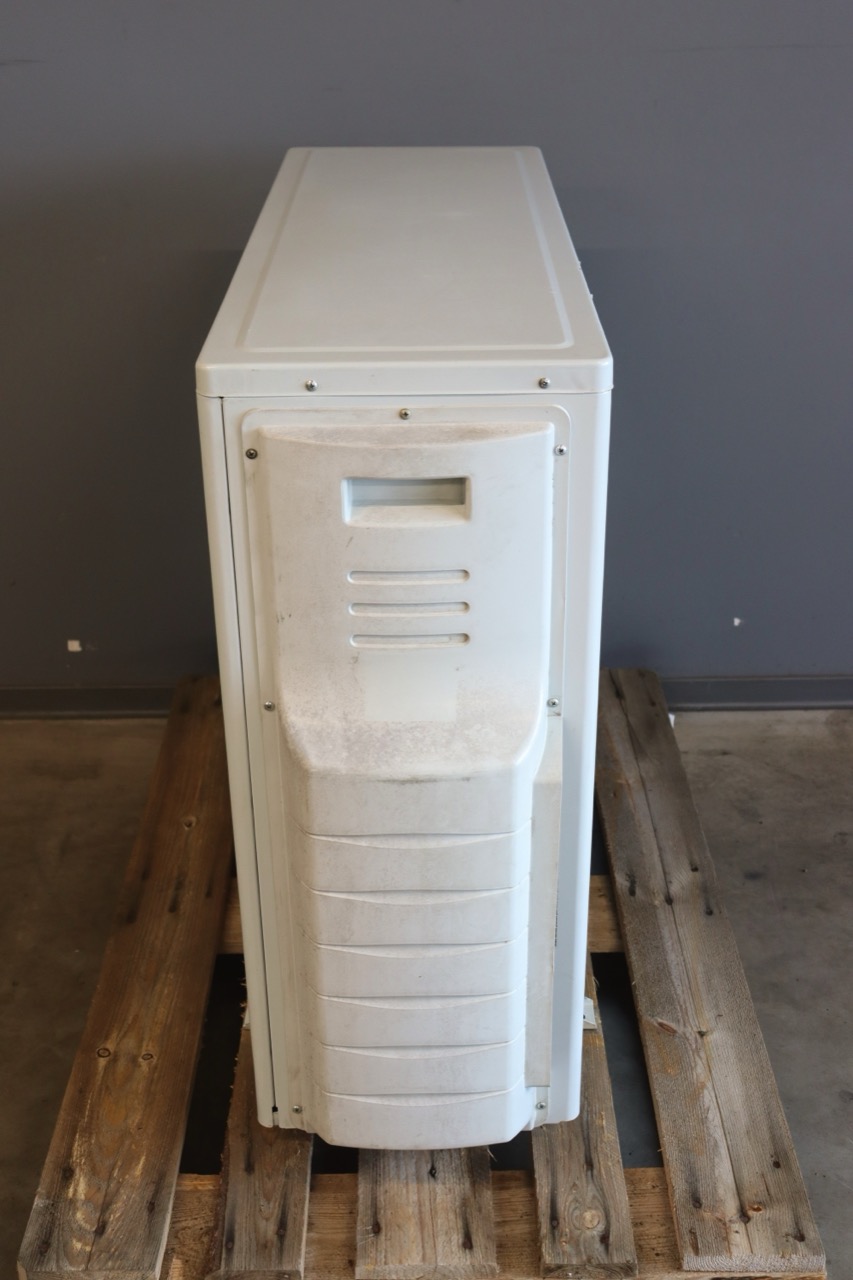

Außeneinheit:

• Mit Kältemittel-Betriebsfüllung (R410A) für einfache Leitungslänge 12,0 m
• Bördelanschlüsse für Kältemittelleitungen
• Inverter gesteuerter, schallgedämmter Verdichter

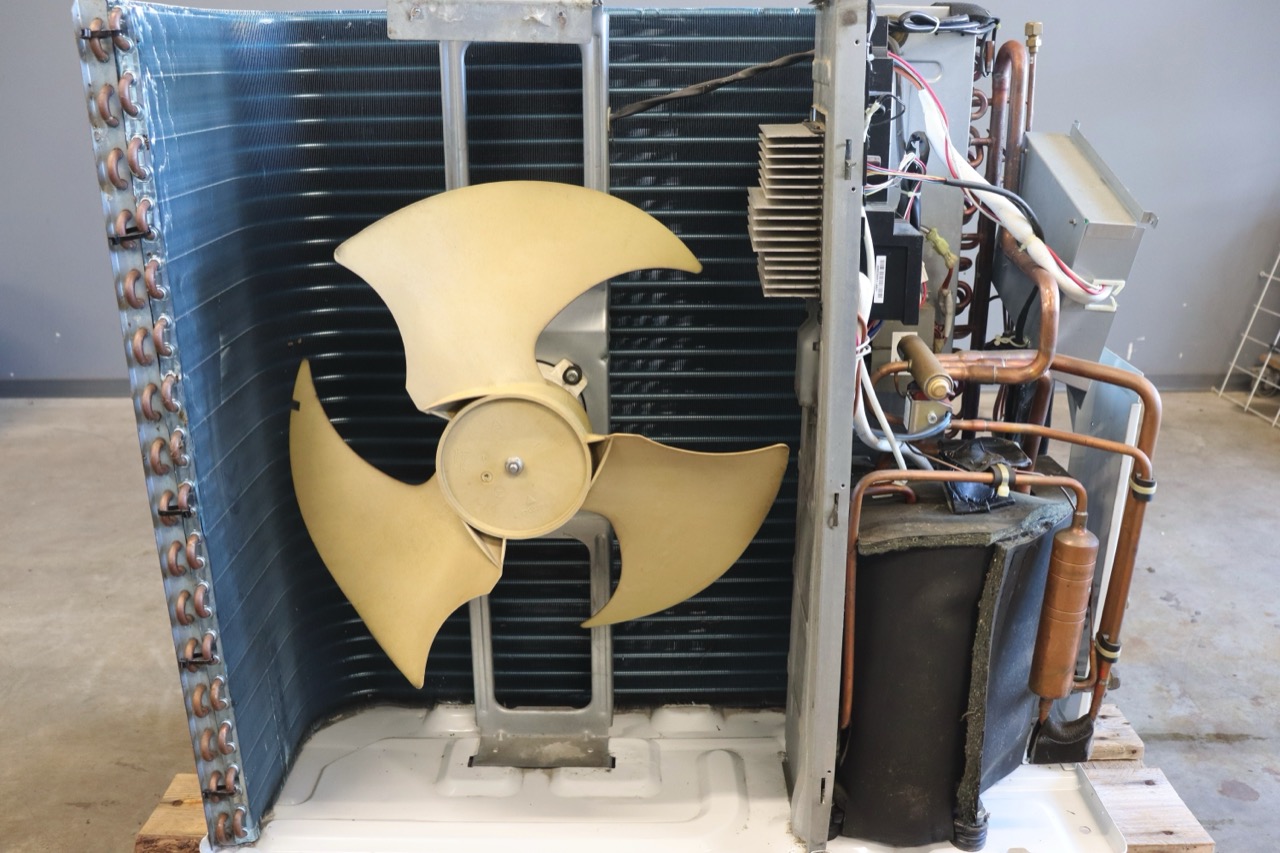

• Ventilator

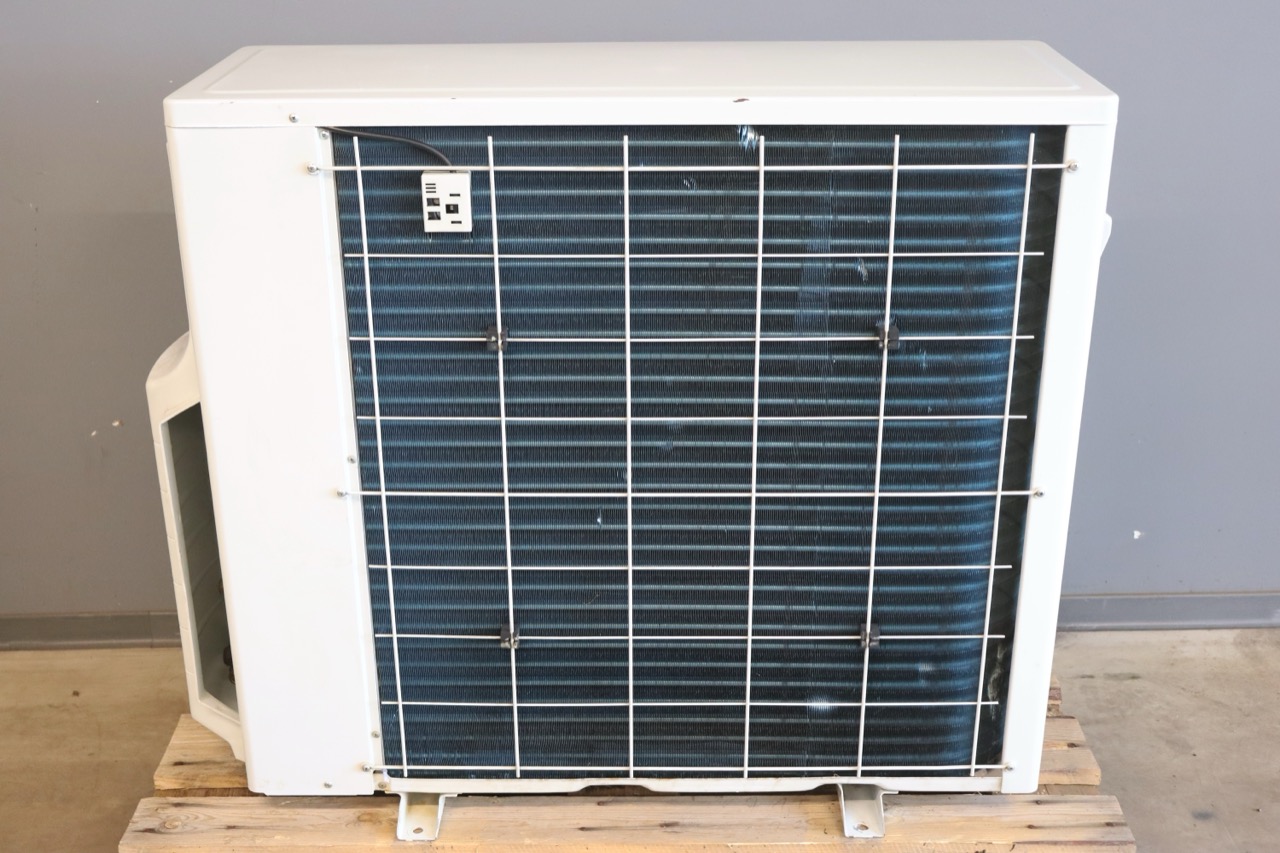

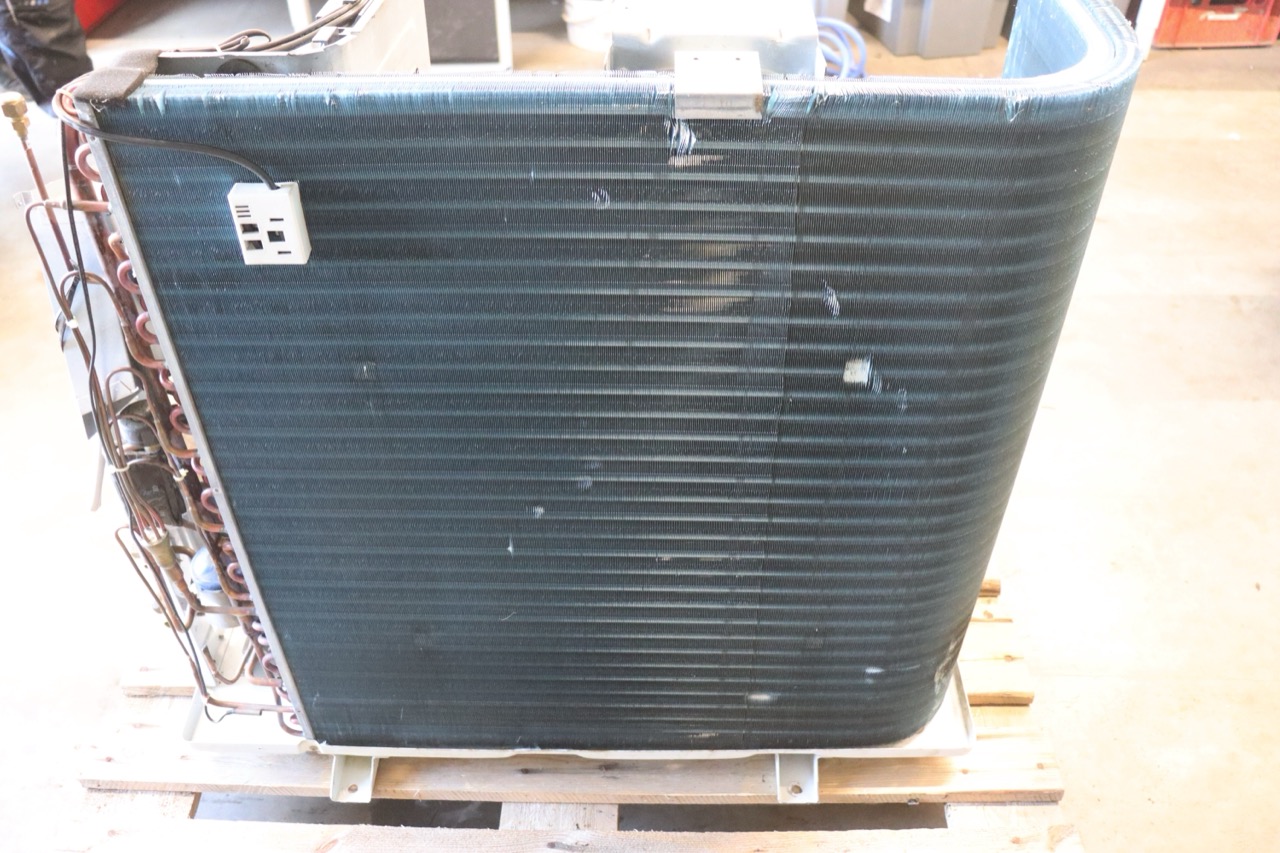

• Lamellenwärmetauscher
• Umkehrventil mit elektronischem Expansionsventil

Technische Daten:

• Farbe: weiß

• Heizen:
• Nennwärmeleistung:
• A2/W35°C: 5,6 kW
• A7/W35°C: 8,0 kW
• Elektr. Leistungsaufnahme:
• A2/W35°C: 1,73 kW
• A7/W35°C: 1,88 kW
• Leistungszahl COP:
• A2/W35°C: 3,24

• A7/W35°C: 4,26

• Kühlen:
• Nennkühlleistung:
• A35/W7°C: 6,2 kW
• A35/W18°C: 8,8 kW
• Elektr. Leistungsaufnahme:
• A35/W7°C: 2,40 kW

• A35/W18°C: 2,63 kW
• Leistungszahl EER:
• A35/W7°C: 2,60 kW

• A35/W18°C: 3,35 kW

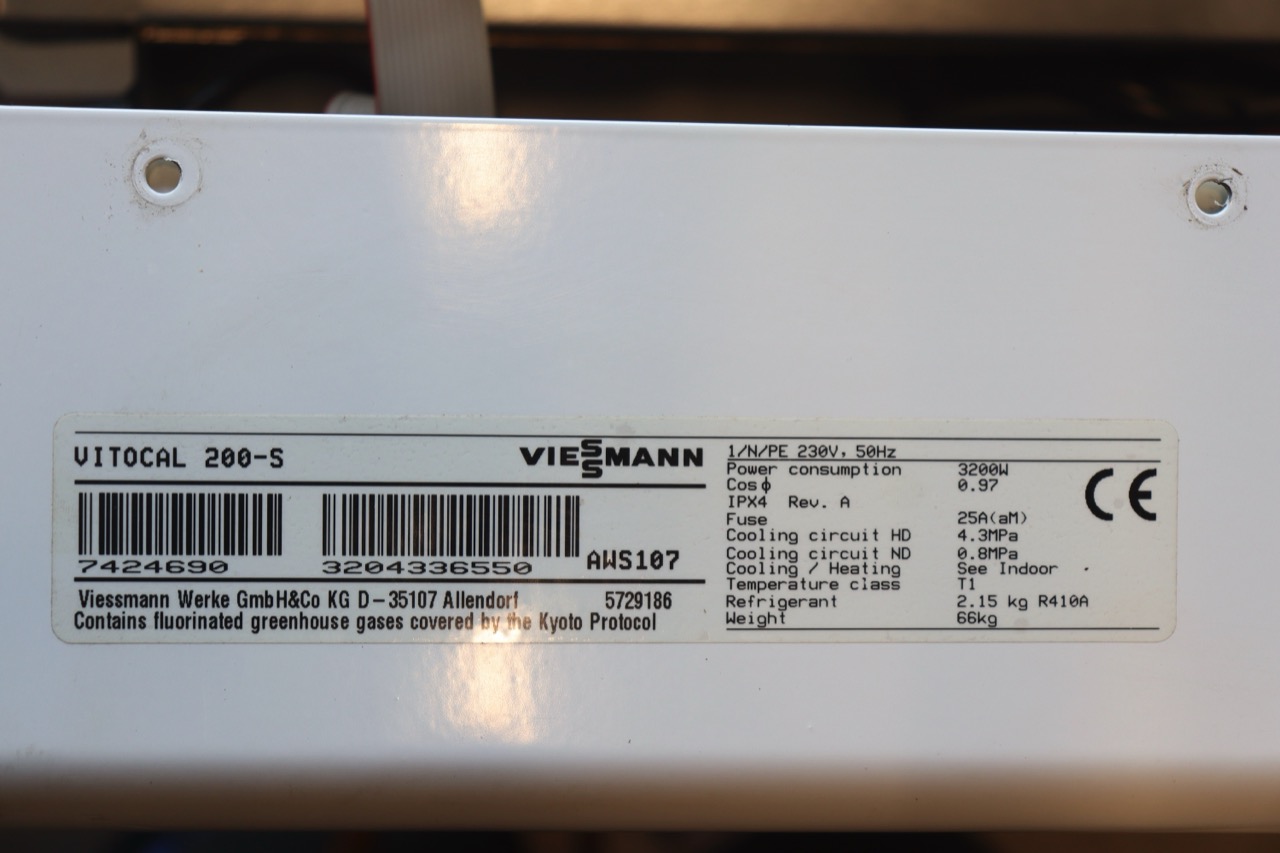

• Kältekreis:
• Arbeitsmittel: R410A
• Füllmenge: 2,1 kg
• Nachfüllmenge: 60 g/m (bei Leitungslänge von 12 - 30 m)
• Verdichter: Rollkolben (Vollhermetik)
• zul. Betriebsdruck:
• Hochdruckseite: 43 bar
• Niederdruckseite 43 bar

• Außeneinheit
• Abmessungen:
• Länge (Tiefe): 340 mm
• Breite: 1040 mm
• Höhe: 865 mm
• Gewicht: 66 kg
• Anschlüsse:
• Heißgasleitung: 16 mm (zur Außeneinheit)
• Flüssiggasleitung: 10 mm (zur Inneneinheit)
• max. Leitungslänge: 30 m (Flüssiggas-, Heißgasleitung)
• max. Höhenunterschied: 15 m (zw. Innen- und Außeneinheit
• Elektrische Leistungsaufnahme:
• Ventilator: 70 W
• Außeneinheit: 3,6 kW
• Regelung/Elektronik: 150 W (Außeneinheit)
• Bewerteter Schall-Leistungs-Summenpegel: 62 dB(A)

• Baujahr: 2010
