Vitocal 200-S Typ AWS-AC (mit Kühlfunktion):
Wärmepumpe mit elektrischem Antrieb in Split-Bauweise mit Außen- und Inneneinheit.
Für Heizung und Trinkwassererwärmung in Heizungsanlagen.

• Inneneinheit mit
• Wärmepumpenregelung Vitotronic 200
• Umwälzpumpe für den Heizkreis
• 3-Wege-Umschaltventil
• Ausdehnungsgefäß
• Sicherheitsgruppe
• Kühlfunktion über den Heizkreis
• Heizwasser-Durchlauferhitzer
• Witterungsbeständige Außeneinheit mit
• Verdampfer
• Verdichter
• elektronischem Expansionsventil
• Ventilator

• Die Inneneinheit Vitocal 200-S Typ AWS (ohne AC) hat keine Kühlfunktion und Heizwasser-Durchlauferhitzer
• Die Außeneinheiten Vitocal 200-S Typ AWS104 oder Vitocal 200-S Typ AWS107 passen jeweils zu der Inneneinheit:
• Vitocal 200-S AC AWS104/AWS107 (mit Kühlfunktion)
• Vitocal 200-S AWS104/AWS107 (ohne Kühlfunktion)

Vorteile:

• Stufenlose Leistungsregelung mit DC-Invertertechnologie.
• Hohe Leistungszahlen: COP-Wert nach EN 14511 bis 3,5 (Luft 2 ºC/Wasser 35 ºC) bzw. bis 4,6 (Luft 7 ºC/Wasser 35 ºC). (COP = Coefficient of Performance).
• Maximale Vorlauftemperatur: bis 55 ºC.

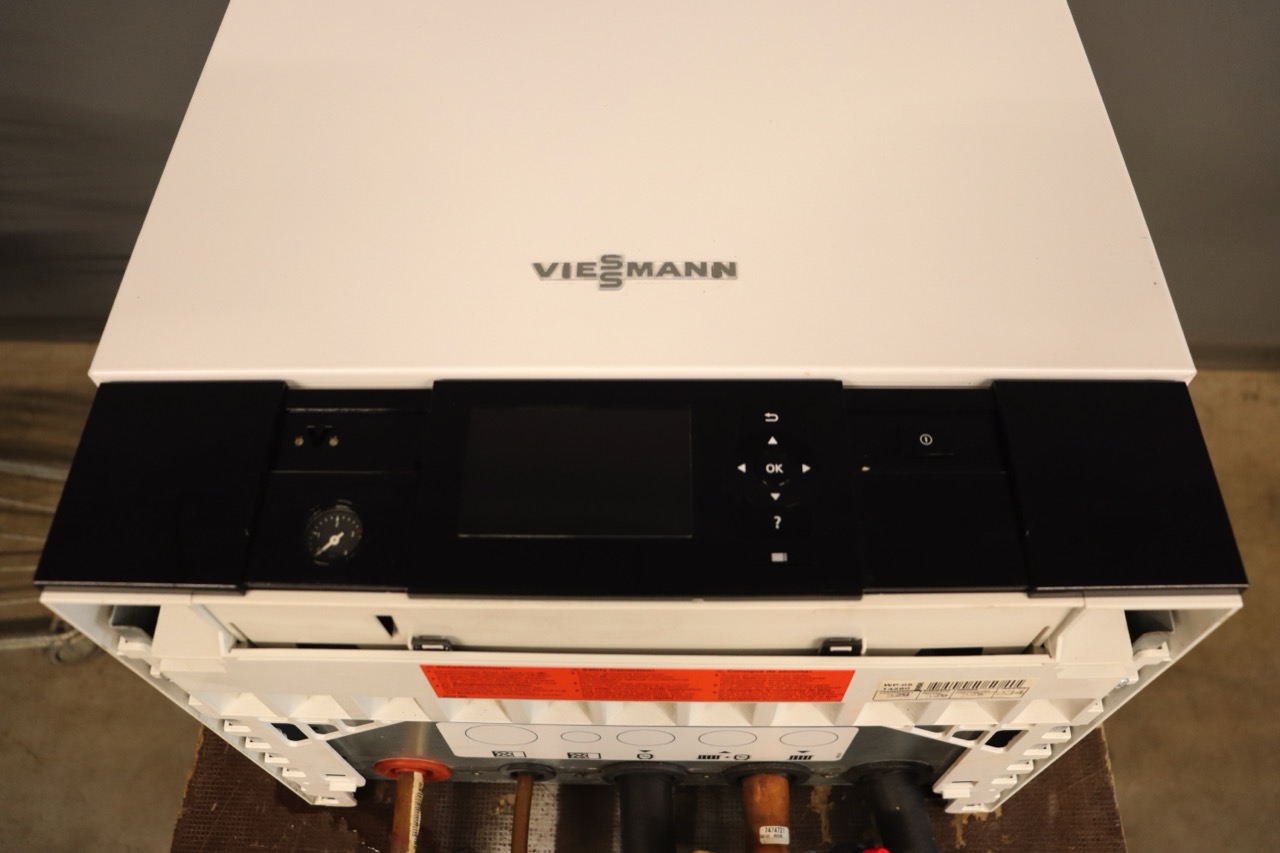

• Einfach zu bedienende Vitotronic-Regelung mit Klartext- und Grafikanzeige.
• Bedienteil der Regelung auch auf einem Wandsockel montierbar.
• Keine Frostgefahr bei den Verbindungsleitungen zwischen Außenund Inneneinheit.
• Kühlung (Typ AWS-AC) in Verbindung mit Ventilatorkonvektoren oder Fußbodenheizung.
• Geringe Betriebsgeräusche durch reduzierte Lüfterdrehzahl im Teillastbetrieb.
• Hohe Jahresarbeitszahl durch hohe Effizienz im Teillastbetrieb.

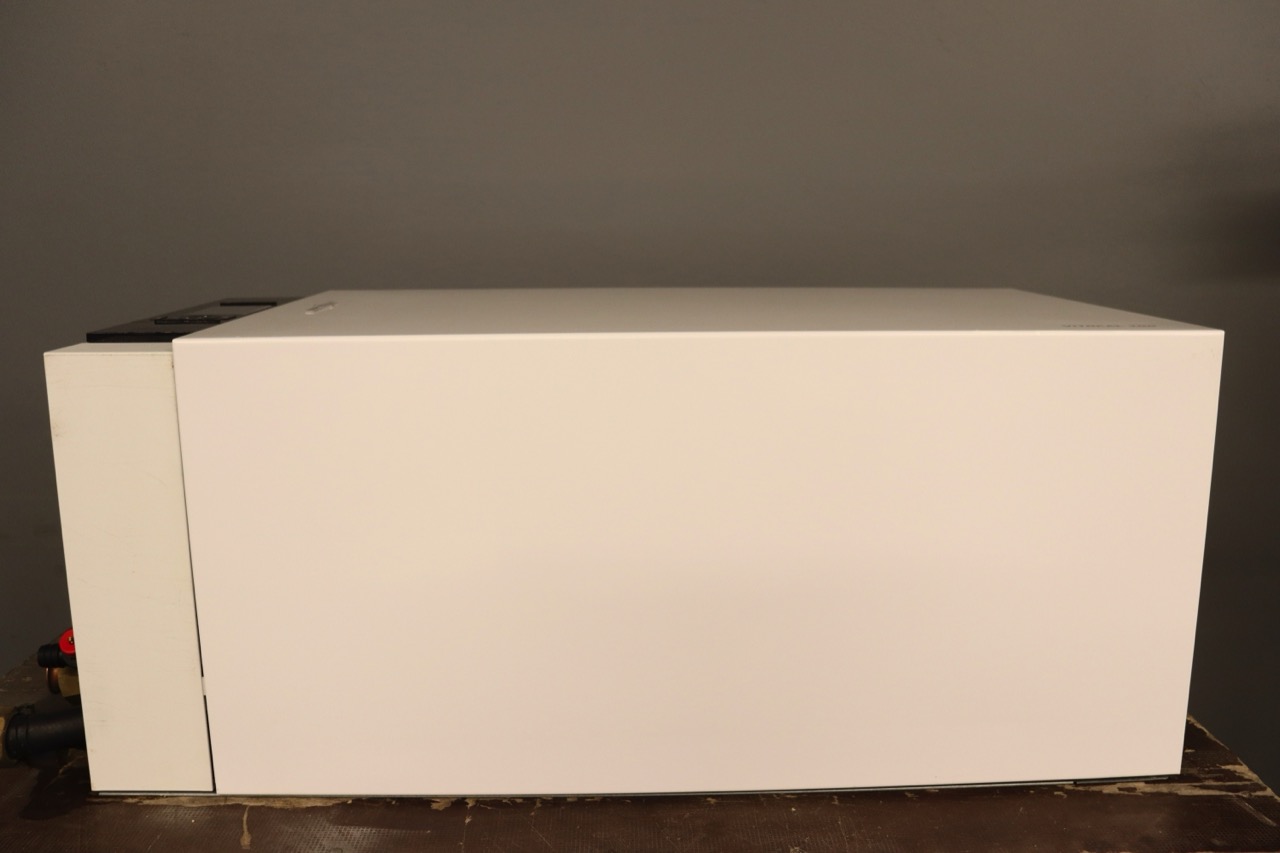

Inneneinheit (mit Stickstoff gefüllt):

• Wärmepumpenregelung Vitotronic 200 mit Außentemperatursensor

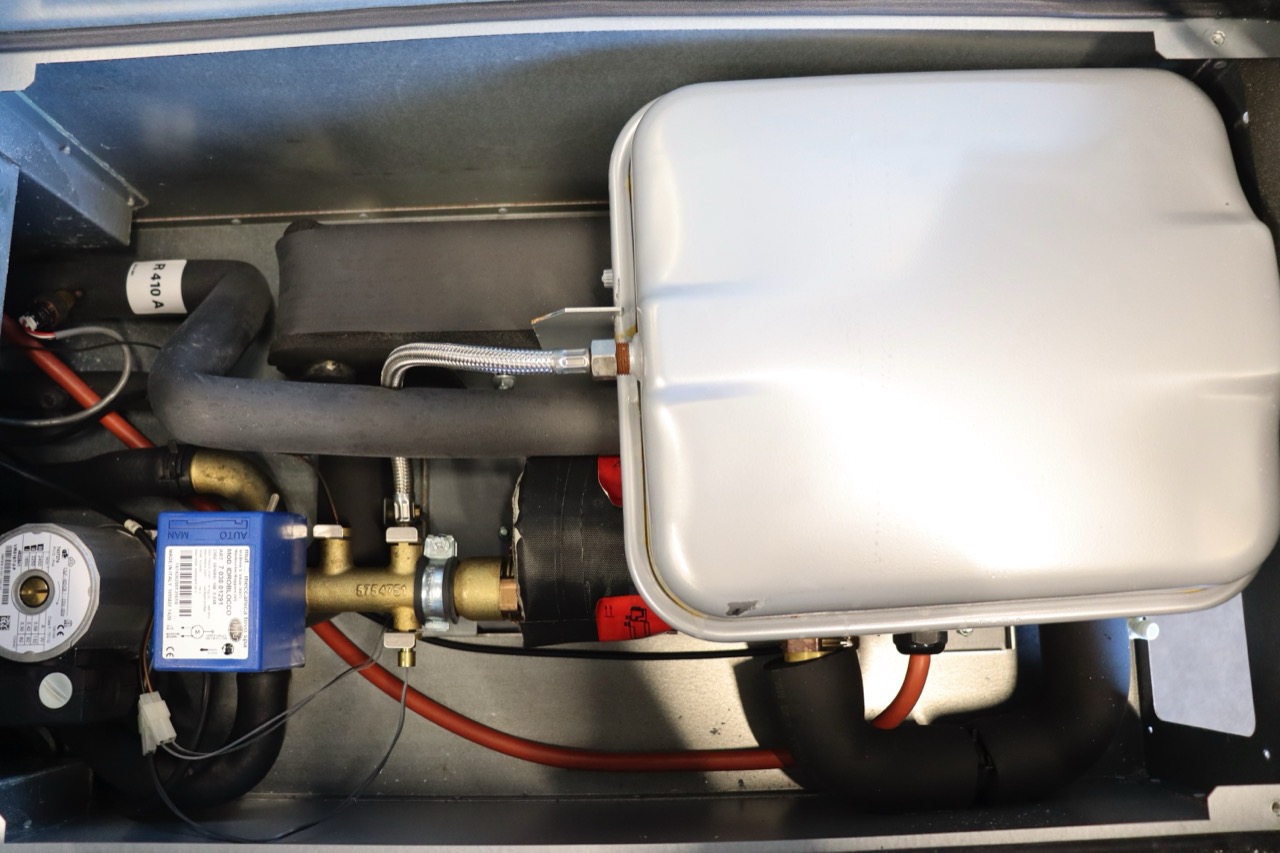

• Eingebautes Ausdehnungsgefäß (10 Liter Inhalt)
• Eingebaute Sicherheitsgruppe mit Sicherheitsventil, Manometer und Entlüfter
• Eingebaute Umwälzpumpe für den Heizkreis
• Eingebautes 3-Wege-Umschaltventil Heizen/Trinkwasser
• Plattenwärmetauscher
• Wandhalterung

Technische Daten:

• Typ: AWS-AC (mit Kühlfunktion)
• Farbe: weiß

• Heizen:
• Nennwärmeleistung:
• A2/W35°C: 5,6 kW
• A7/W35°C: 8,0 kW
• Elektr. Leistungsaufnahme:
• A2/W35°C: 1,73 kW
• A7/W35°C: 1,88 kW
• Leistungszahl COP:
• A2/W35°C: 3,24

• A7/W35°C: 4,26

• Kühlen:
• Nennkühlleistung:
• A35/W7°C: 6,2 kW
• A35/W18°C: 8,8 kW
• Elektr. Leistungsaufnahme:
• A35/W7°C: 2,40 kW

• A35/W18°C: 2,63 kW
• Leistungszahl EER:
• A35/W7°C: 2,60 kW

• A35/W18°C: 3,35 kW

• Kältekreis:
• Arbeitsmittel: R410A
• Füllmenge: 2,1 kg
• Nachfüllmenge: 60 g/m (bei Leitungslänge von 12 - 30 m)
• Verdichter: Rollkolben (Vollhermetik)
• zul. Betriebsdruck:
• Hochdruckseite: 43 bar
• Niederdruckseite 43 bar

• Inneneinheit
• Abmessungen:
• Länge (Tiefe): 360 mm
• Breite: 450 mm
• Höhe: 850 mm
• Gewicht: 35 kg

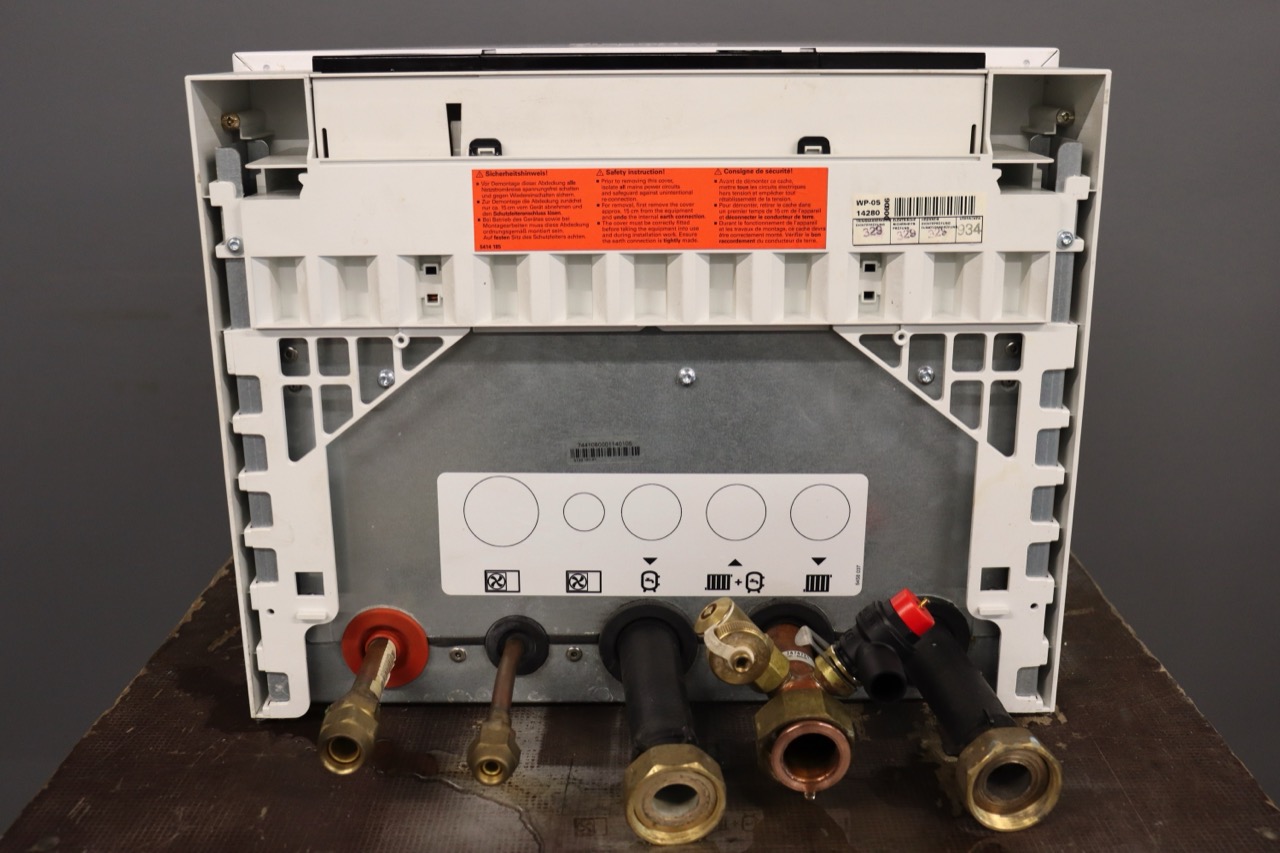

• Anschlüsse:
• Vorlauf (Heizwasser): G 1 1/4"
• Rücklauf (Heiz-, Speicherwasser): G 1 1/4"
• Vorlauf (Speicherwasser): G 1 1/4"
• Heißgasleitung: 16 mm (zur Außeneinheit)
• Flüssiggasleitung: 10 mm (zur Inneneinheit)
• max. Leitungslänge: 30 m (Flüssiggas-, Heißgasleitung)
• max. Höhenunterschied: 15 m (zw. Innen- und Außeneinheit
• Elektrische Leistungsaufnahme:
• Sekundärpump Stufe 1: 62 W
• Sekundärpump Stufe 2: 92 W
• Sekundärpump Stufe 3: 132 W

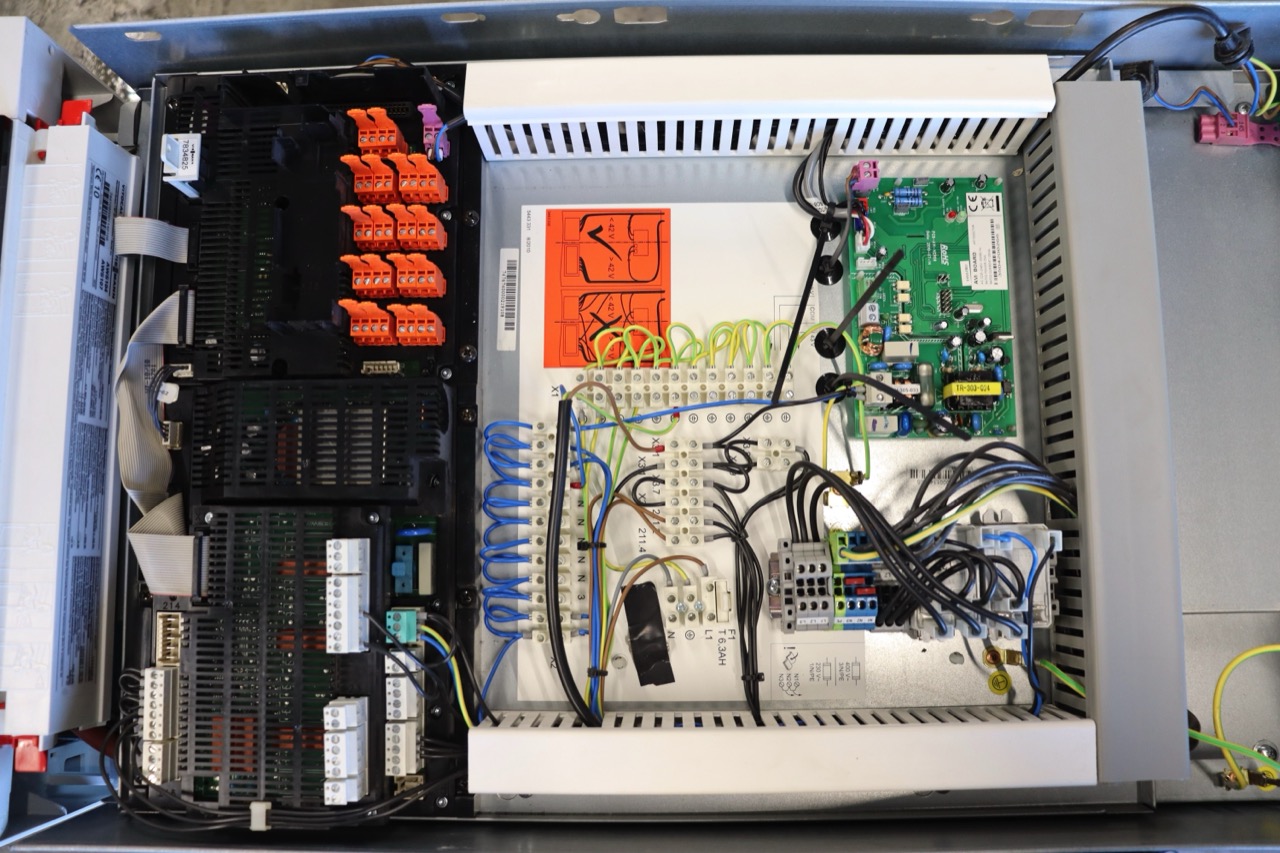

• Regelung/Elektronik: 5 W (Inneneinheit)

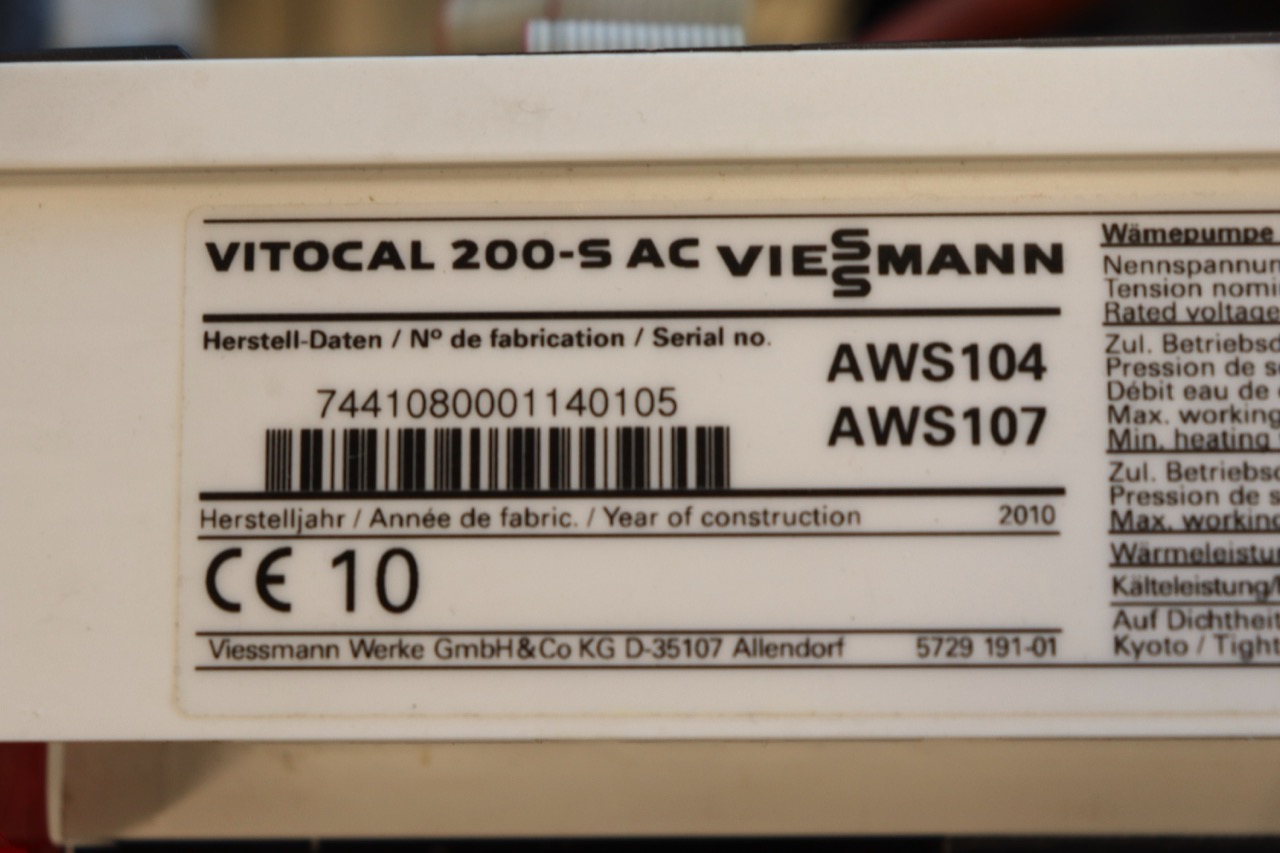

• Baujahr: 2010
