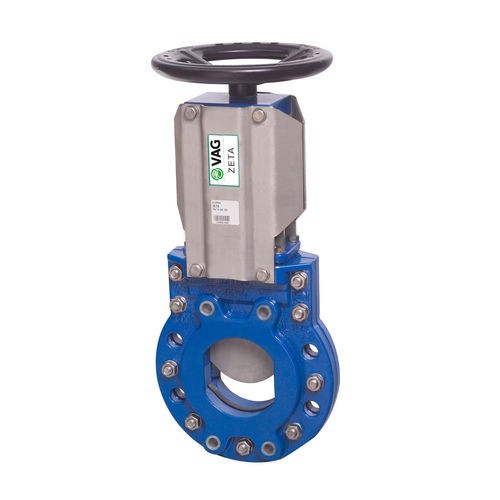

VAG ZETA Plattenschieber mit Handrad PN10 DN150

Das Angebot beinhaltet einen Plattenschieber der Marke VAG.

Hinweis:

Neuer unbenutzter Artikel aus Lagerbestand. Die Verpackung kann Beschädigungen aufweisen.

Beschreibung vom Hersteller:

Beidseitig integrierte Schaberprofile zum permanenten Reinigen der Schieberplatte erhöhen die Betriebssicherheit und Lebensdauer.

Weiche, profilierte, elastische Seitenführung der Schieberplatte sorgt für eine ausfallsichere Dichtfunktion.

Speziell profilierte Dichtungsbreite im Sohlendurchgang reduziert Wartungsarbeiten und garantiert die Betriebssicherheit.

Kompakter Gehäuseaufbau mittels Edelstahlblechen führt zu einer wirksamen Abschirmung vor Schmutz und Umgebungseinflüssen.

Vorteile:

Freier Durchgang, daher keine Ablagerungen.

In beiden Strömungsrichtungen dicht, dadurch werden Einbaufehler vermieden.

Vollflanscharmatur, als Einklemm- oder Endarmatur ohne zusätzlichen Gegenflansch bei vollem Betriebsdruck einsetzbar.

Querdichtung im Betrieb nachstellbar und ohne Ausbau der Armatur aus der Rohrleitung austauschbar, wodurch Wartungs- und Stillstandzeiten verringert werden.

Material:

• Antriebspaket: Mit Handrad
• Spindel: Edelstahl 1.4021
• Spindelmutter: Messing
• Gehäuseteile, Lagerplatte und Druckstück: Gusseisen EN-GJL-250 (GG-25)
• Schieberplatte: Edelstahl A2
• U-Bügeldichtung und Querdichtung: Elastomer (NBR)
• Aufbauträger - Blechkonstruktion: Edelstahl A2
• Verbindungsteile: Edelstahl A2 (DIN EN ISO 3506)

Daten:

• Typ: VAG ZETA DN100
• Druck: PN10 Bar
• Breite unterer Ring: 56 mm
• Durchmesser komplett: 285 mm
• Durchmesser Innen: 240 mm
• Gesamtlänge mit Handrad: 623 mm
• Flanschbohrung: 8xM20
• U/Hub: 30
• Gewicht: 25,0 kg
• Baujahr: 2020
