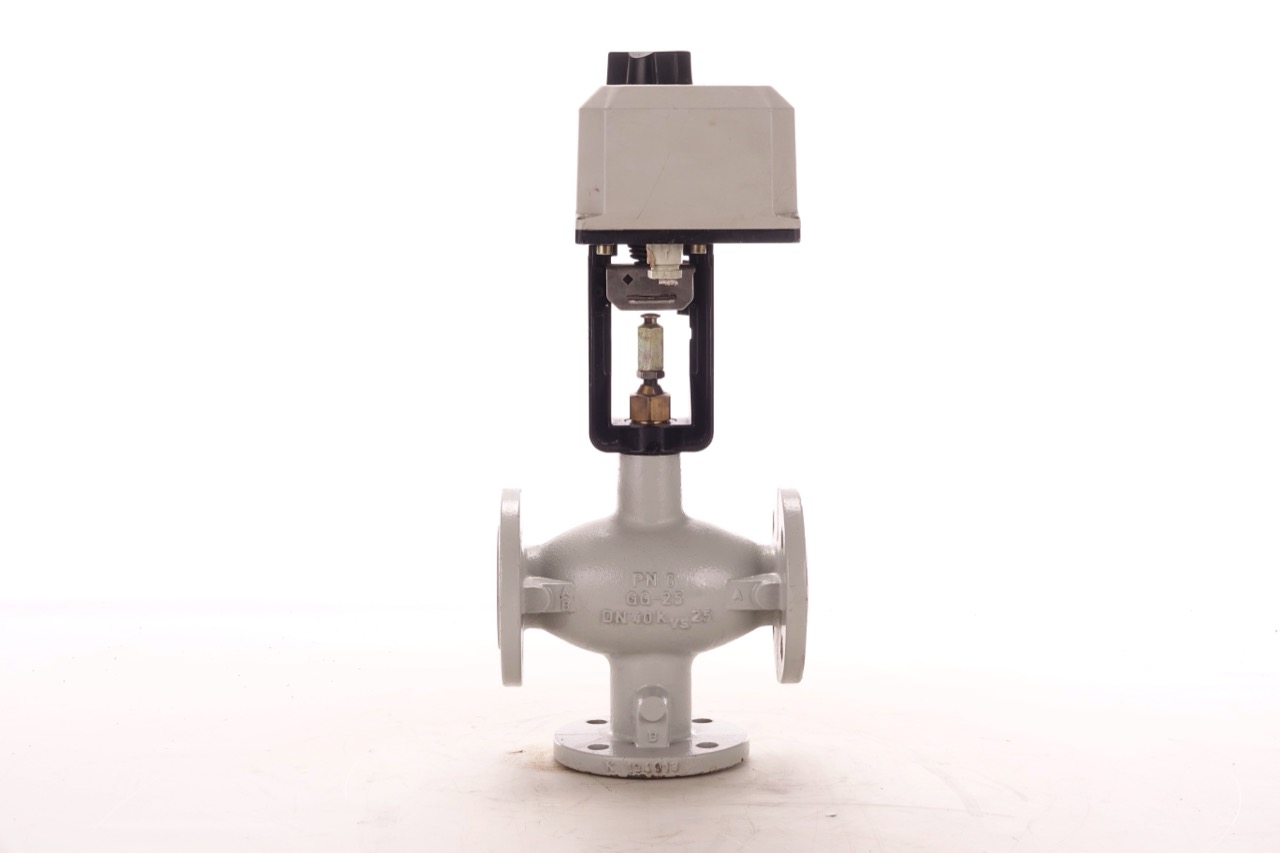

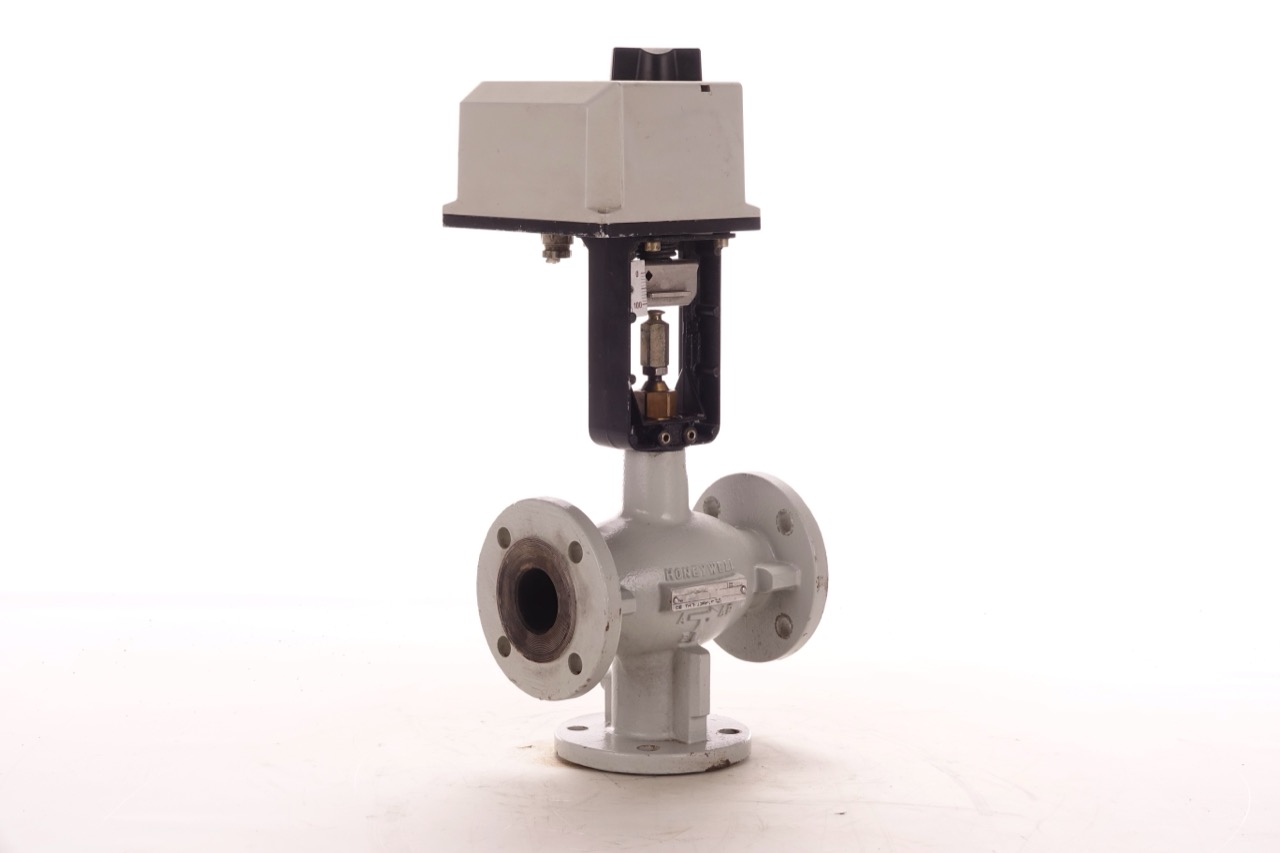

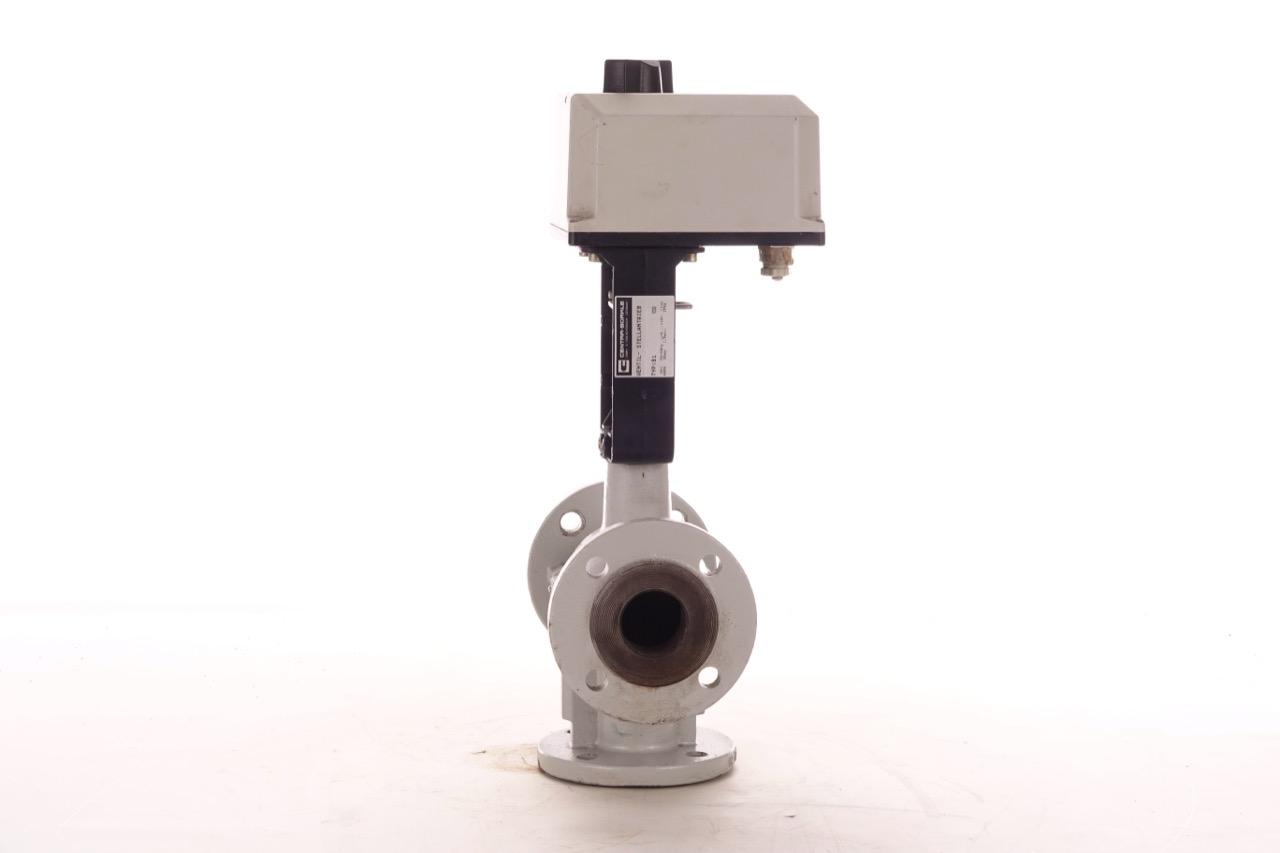

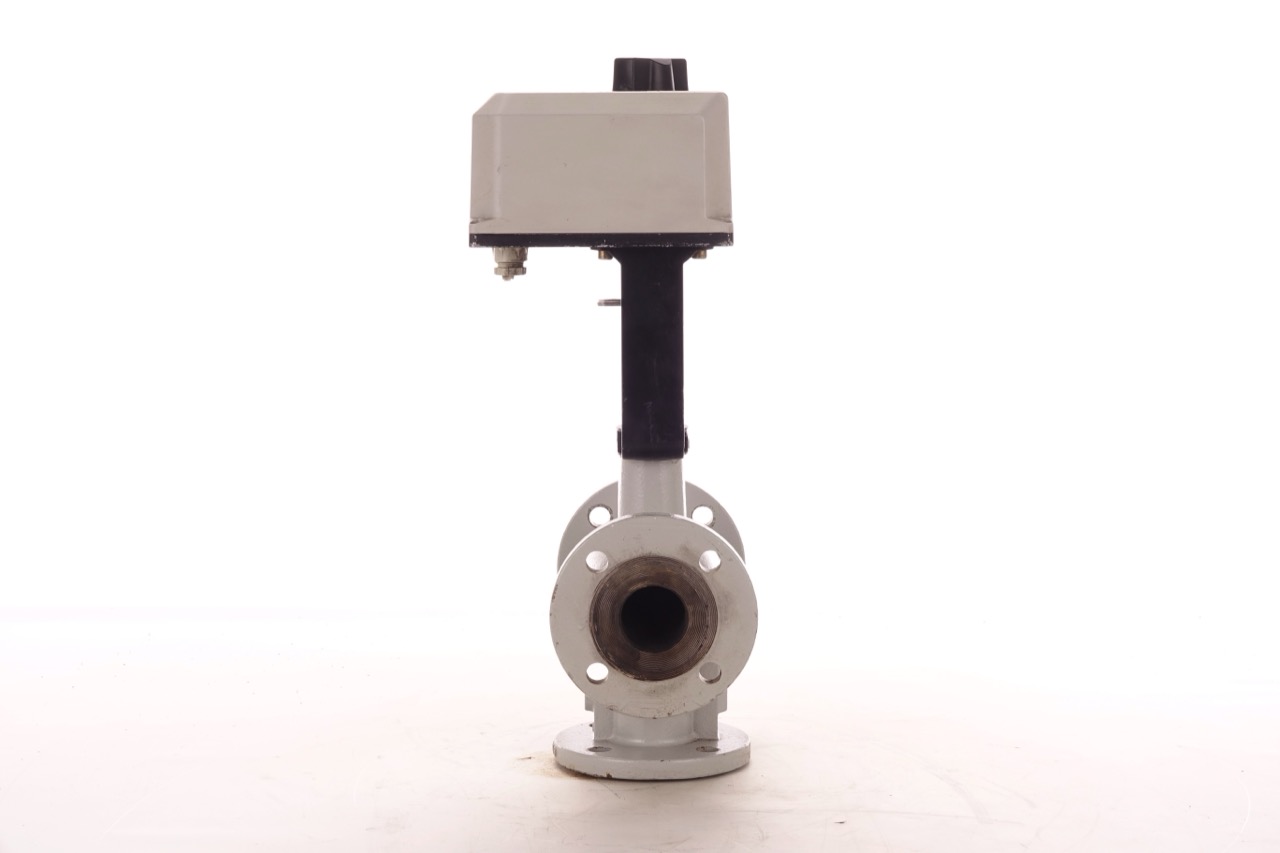

Honeywell Centra Stellantrieb Typ B1 und 3-Wege-Flanschventil

Inkl. 3-Wege-Flansch-Ventil DN40, Kvs25

Das Angebot beinhaltet einen 3-Wege-Ventil und Stellmotor der Marke Honeywell.

Hinweis:

Abbildung ähnlich! Sie erhalten einen original Honeywell Stellmotor ähnlich dieser Abbildung.
Es werden ausschließlich Stellmotorn versendet, die in etwa den Bildern entsprechen.

Beschreibung vom Hersteller:

Diese Dreiwege-Mischventile werden in Verbindung mit den elektrischen Linearantrieben ML6420/6425, ML7420/7425, M6421/7421 oder den pneumatischen Antrieben MP953 zur Regelung von Warm- oder Kaltwasser in Heizungs-, Lüftungs- und Klimaanlagen eingesetzt.

Merkmale:

• Graugussventil, geflanscht
• Metallsitze für lange Lebensdauer
• Federbelastete, selbstnachstellende Stopfbuchsenpackung aus PTFE-Manschetten
• Präzise Positionierung zur Gewährleistung einer genauen Temperaturregelung
• Verwendbar mit elektrischen und pneumatischen Antrieben
• Konstanter Gesamtdurchfluss über den vollen Kegelhub

Einbau:

• Die Wasserqualität muss VDI2035 entsprechen
• Installieren Sie das Ventil nie mit Ventilstange nach unten

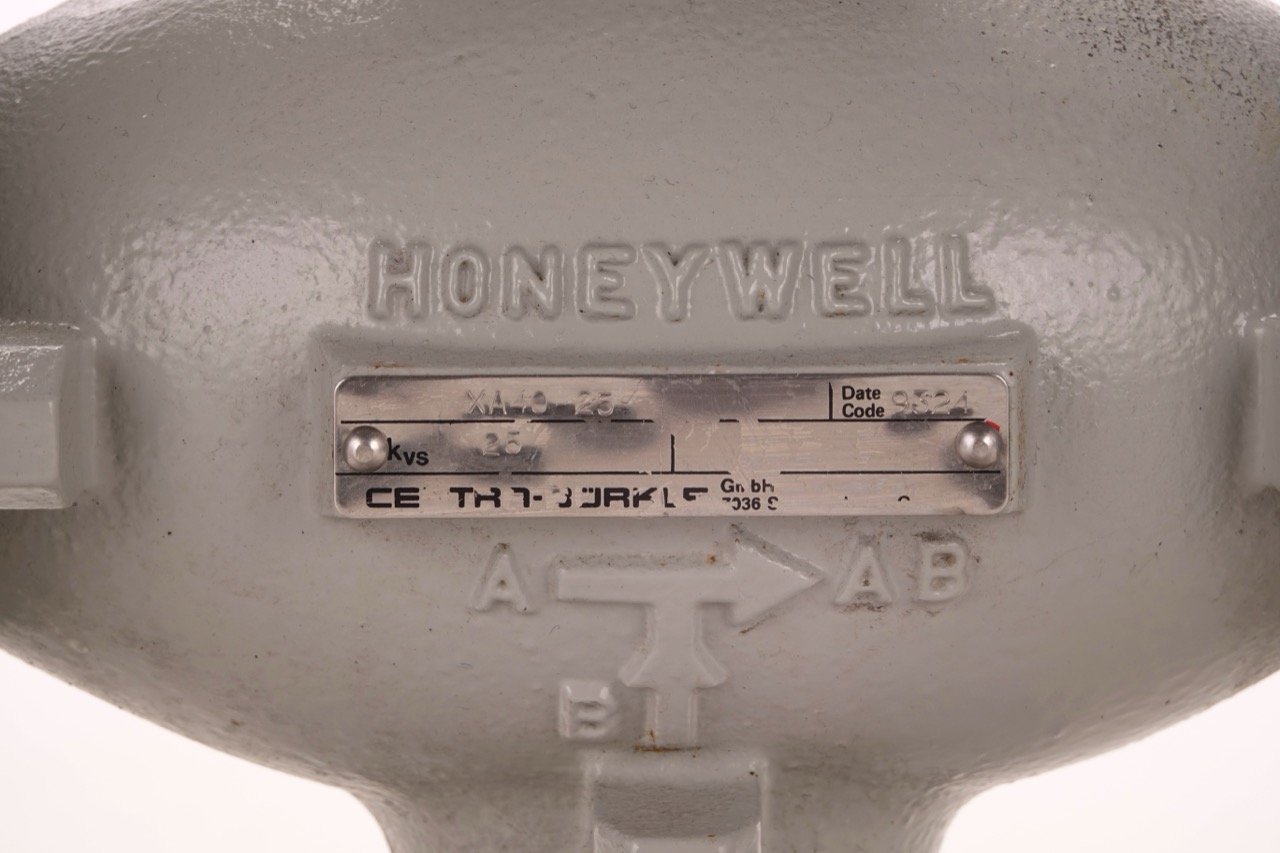

• Die Durchflussrichtung muss mit dem Pfeil auf dem Ventilkörper übereinstimmen
• Der Einsatz von Schmutzfängern ist unbedingt zu empfehlen

Daten (Ventil):

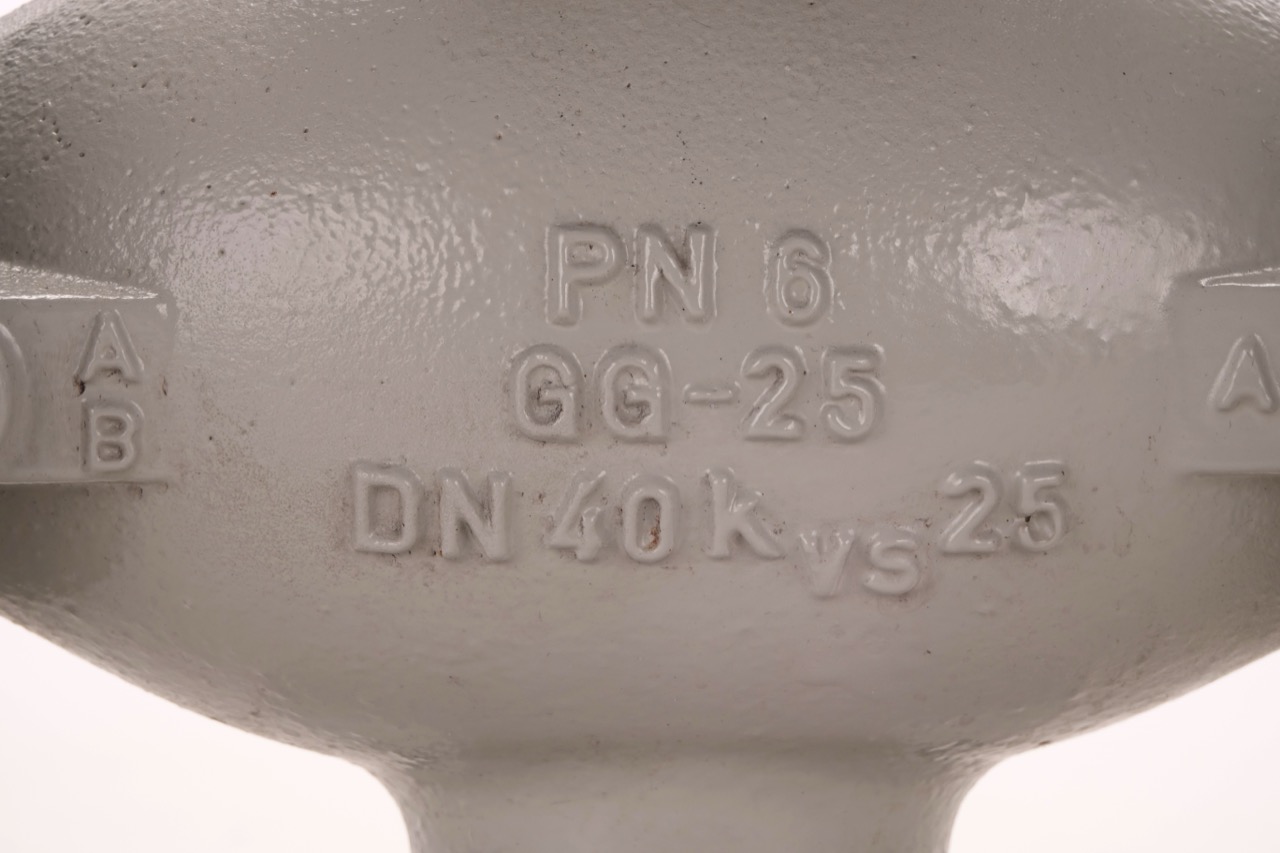

• Nennweite: DN 40
• Kvs-Wert: 25
• Baulänge: 200 mm
• Min. Mediumtemperatur: 2 °C
• Max. Mediumtemperatur: 170 °C
• Nenndruck: 6 bar
• Medium: Wasser
• max. Glykolanteil: 50 % (nach VDI 2035)
• Serie: V5329C
• Ventilhub: 20 mm
• Schließdruck: 600 kPA
• Werkstoff des Gehäuses: Gusseisen GG25
• Anschlüsse: Flansch
• Leckverlust des Kvs-Wertes: 0,5 %
• Regelcharakteristik: gleichprozentig/linear

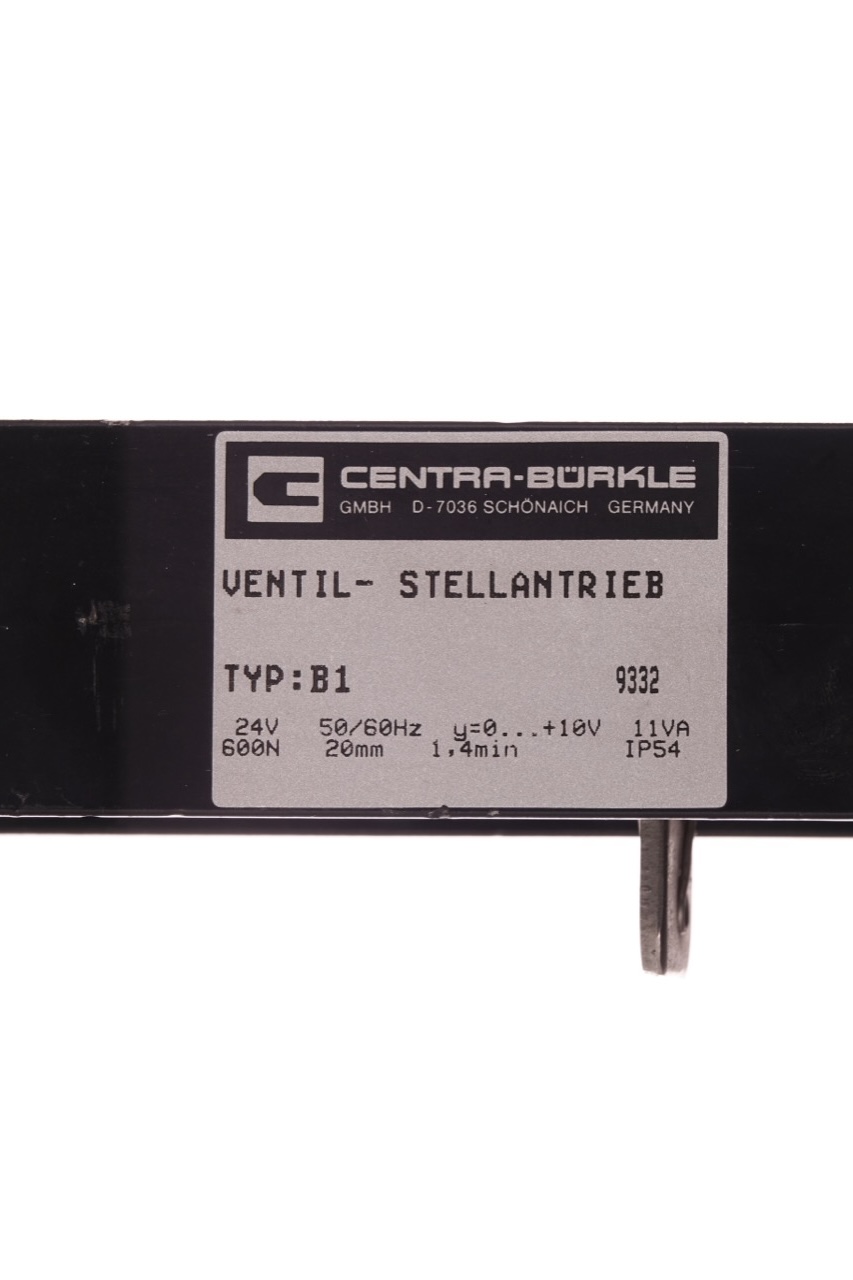

Daten (Stellantrieb):

• Schutzart: IP54
• Stellungs-Anzeige: Skala am Joch
• Stellkraft: 600 N
• Ansteuerung: 0 ... 10 V
• Laufzeit: 1,4 min
• Hand-Verstellung: ja
• Spannungsvers.: 24 V / 50/60 Hz / 11 VA
• Fabrikat: Resideo
