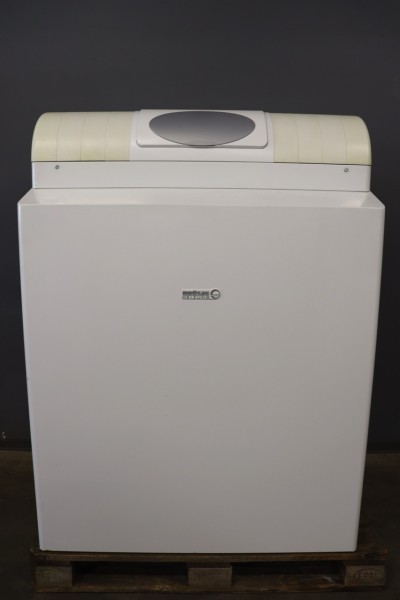

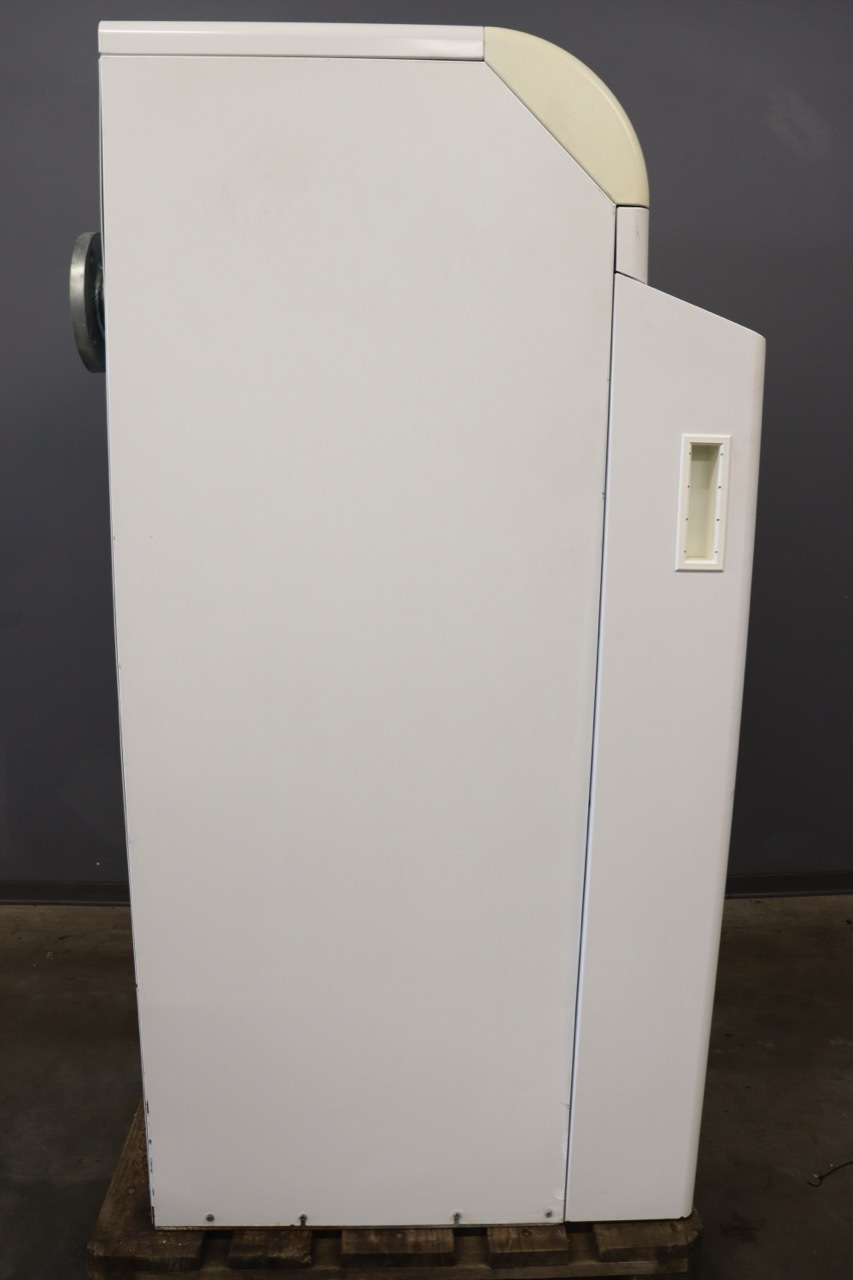

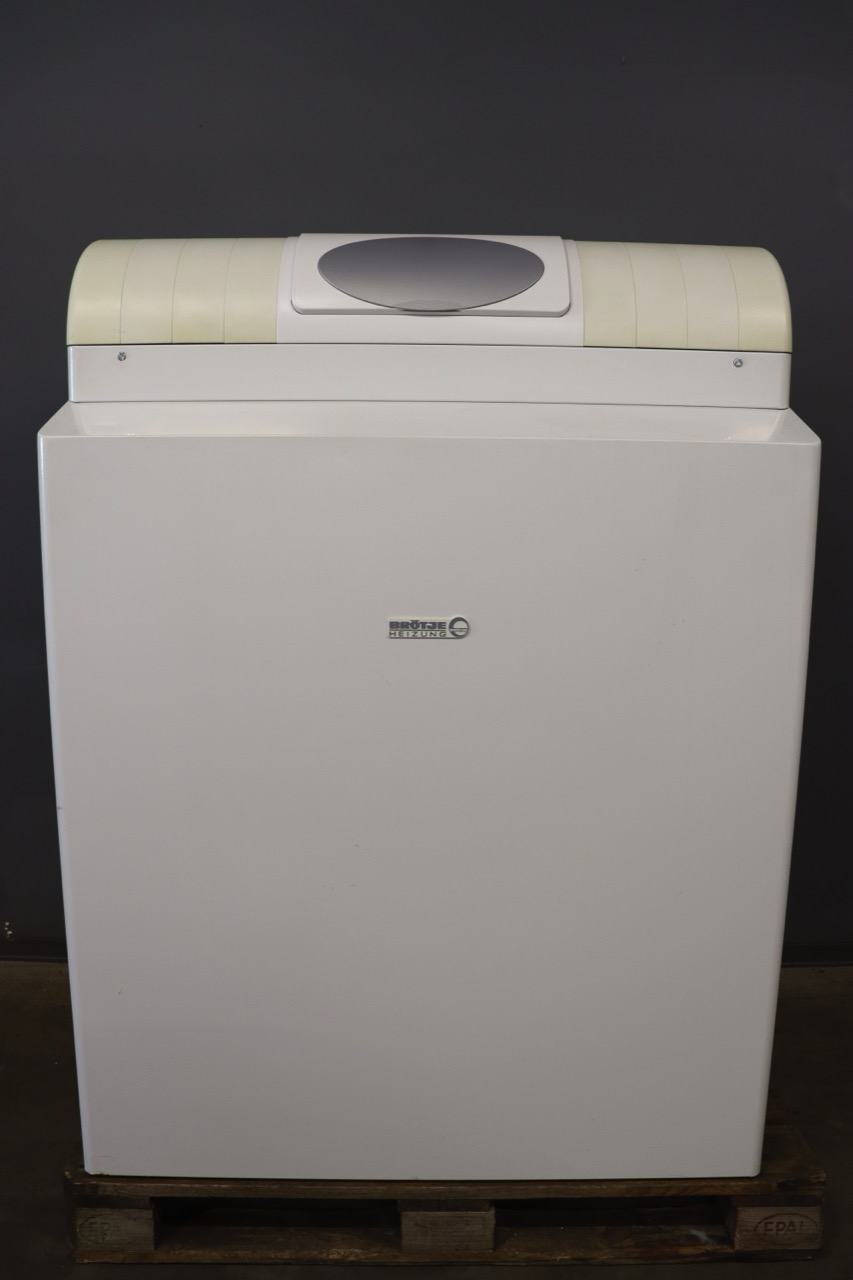

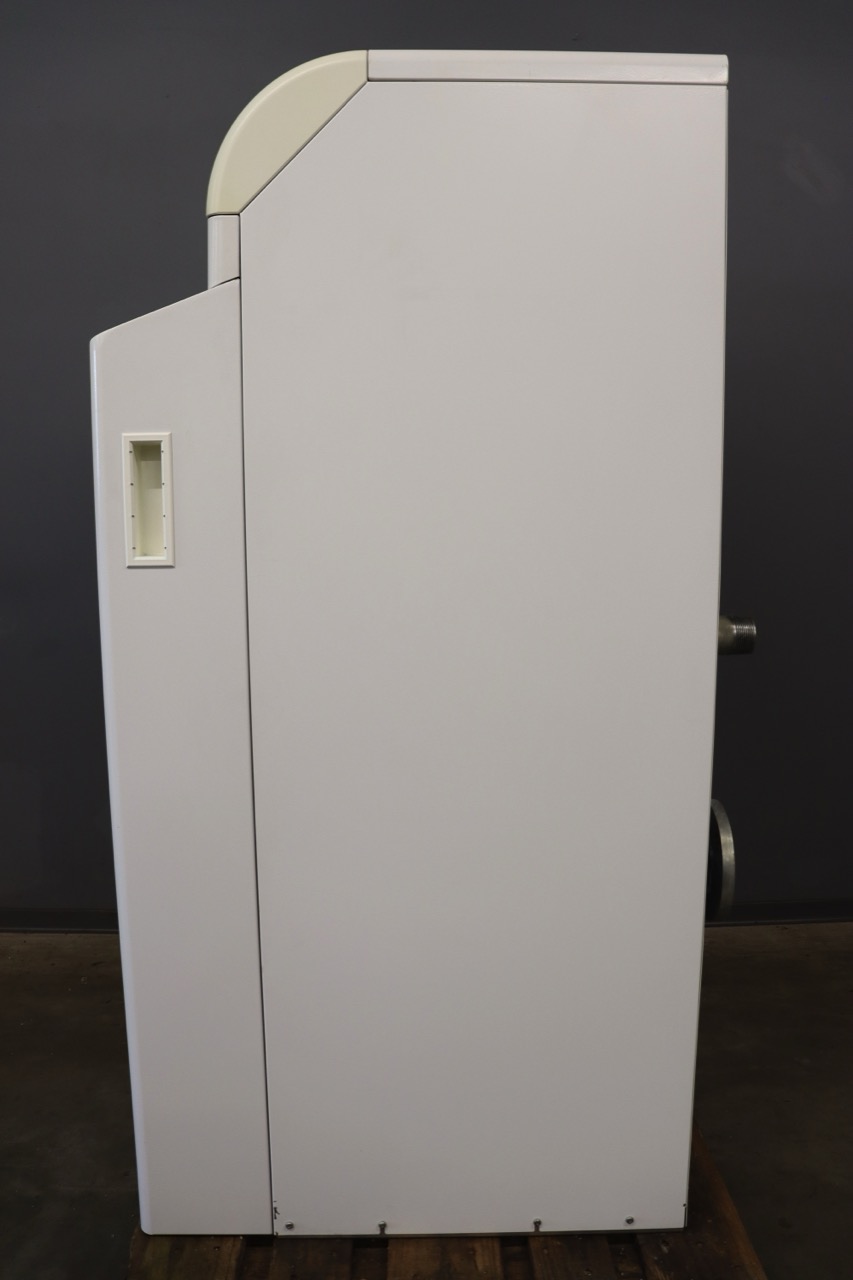

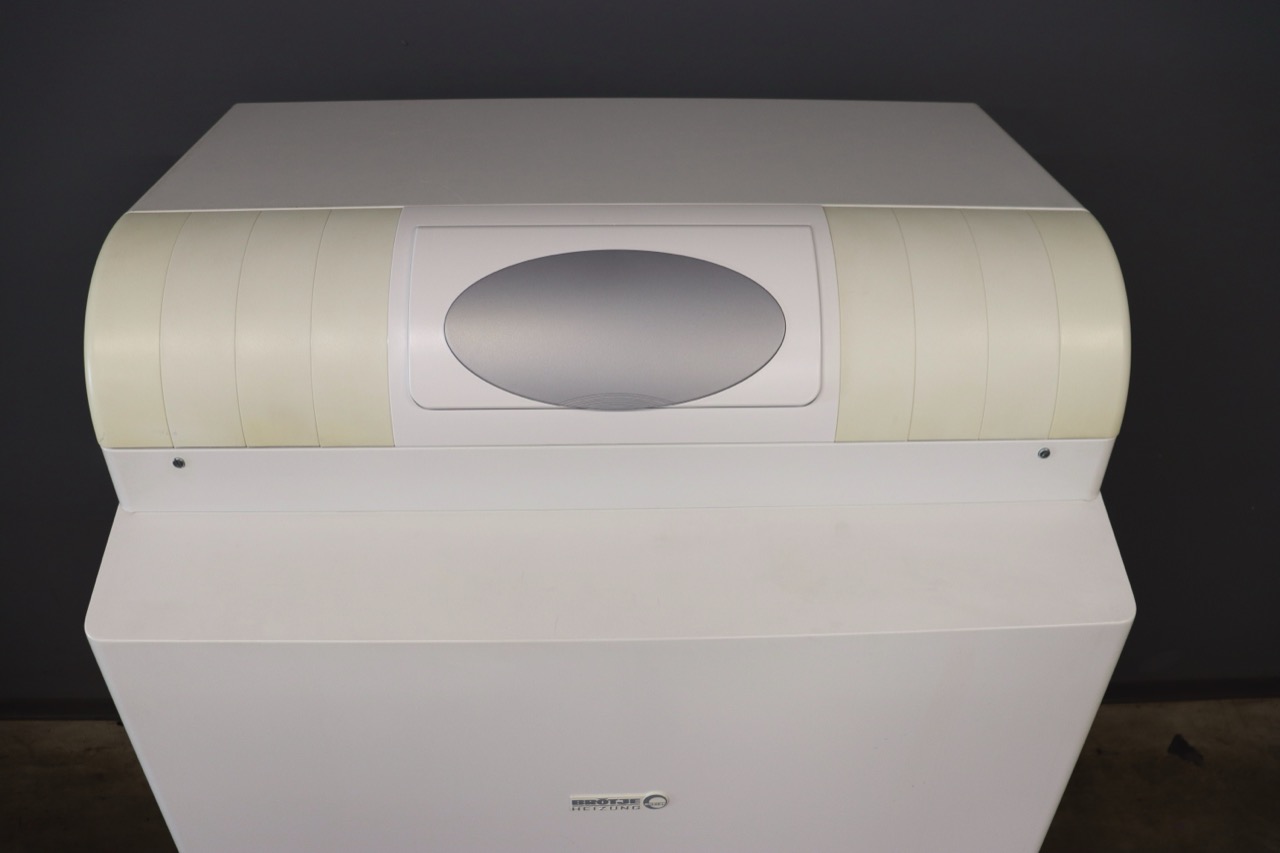

Brötje EuroCondens SGB 160 D

Gas-Brennwertkessel mit modulierendem Gebläsebrenner und Systemregler „ISR-Plus“

Das Angebot beinhaltet einen Gas-Brennwertkessel der Marke Brötje.

Eine Fachfirma hat die Anlage wegen eines Umbaus demontiert.

Die Anlage ist voll funktionsfähig und wurde von unseren Fachkräften generalüberholt.

Die Wartung/Inspektion erfolgte regelmäßig.

Das Gerät kann in Verbindung mit einem Warmwasserspeicher auch für die Warmwasserversorgung genutzt werden.

Folgende Teile wurden ersetzt:

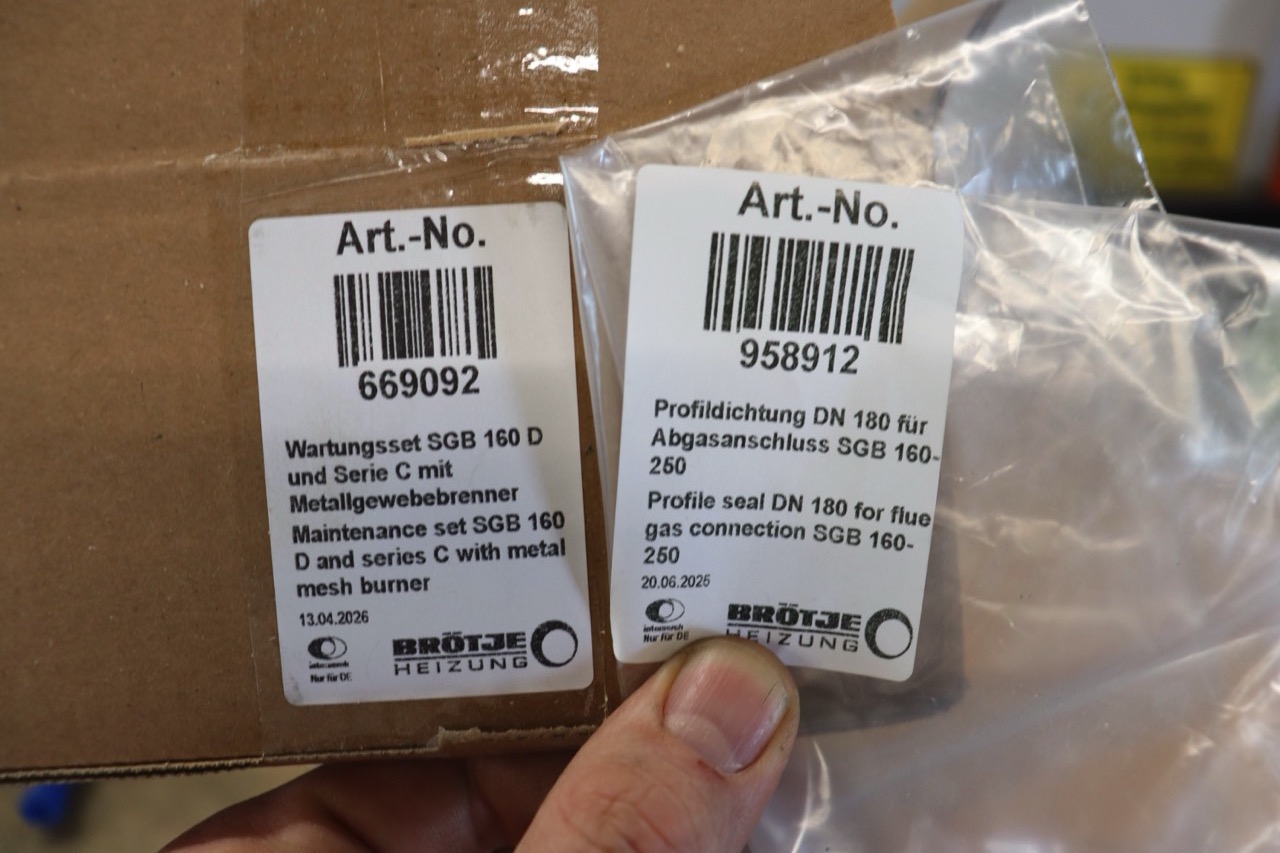

• Brötje Wartungsset SGB 160 D/C (669092)
• Brötje Profildichtung DN 180 (958912)

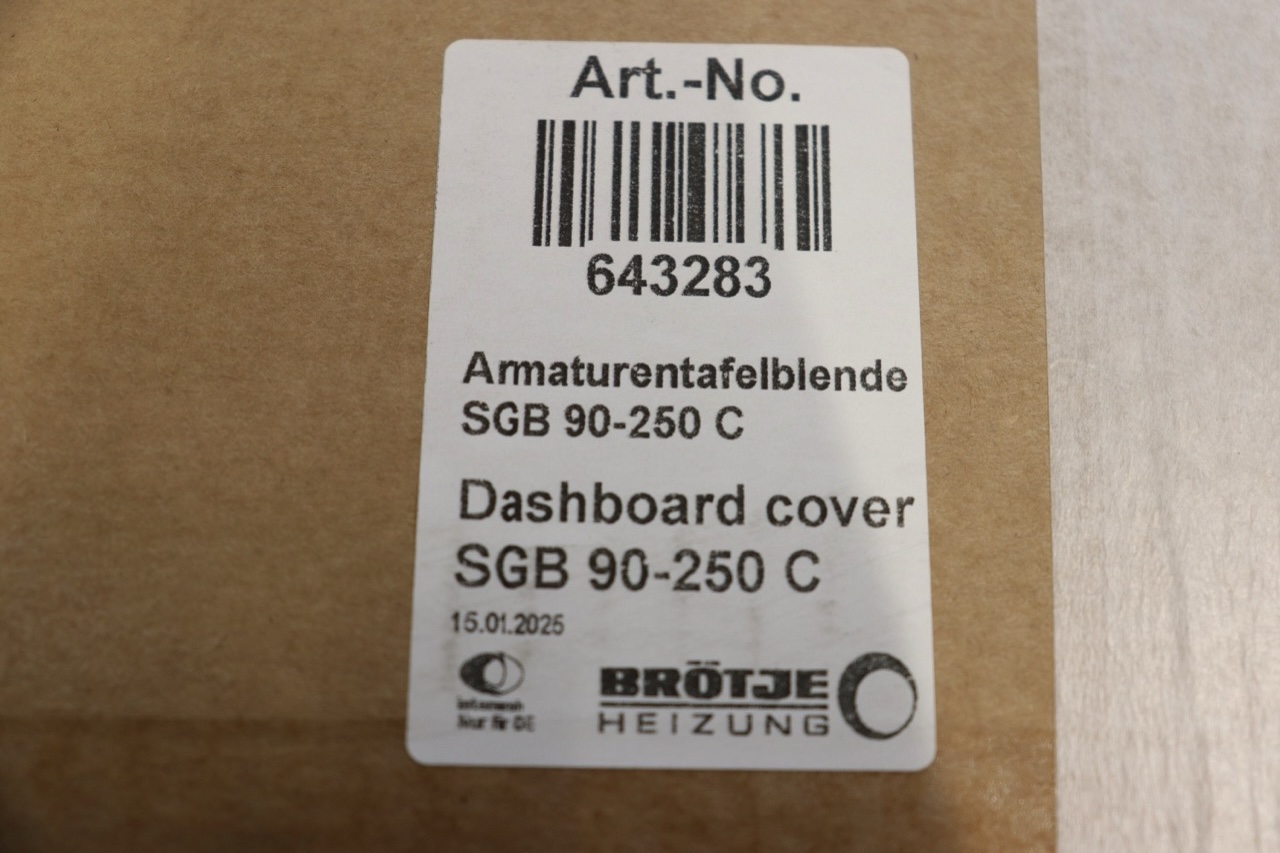

• Brötje Armaturentafelblende SGB 90-250 C (643283)

Beschreibung vom Hersteller:

Eigenschaften:

• Anschlussfertige Gas-Brennwert-Heizzentrale
• geringer Montageaufwand, hohe Kalkulationssicherheit
• Werkseitig eingestellt und funktionsgeprüft
• hohe Betriebssicherheit
• Leistungsbereich 22,5 – 250 kW
• bis 3000 kW durch Kaskade
• Großer Modulationsbereich
• deutlich geringere Einschalthäufigkeit
• Geringes Gewicht
• leichter Transport durch getrennte Verpackungseinheiten, besondere Eignung für Dachzentralen
• Kompakte Abmessungen und Transporterleichterungen
• geringer Platzbedarf, passt durch normale Tür

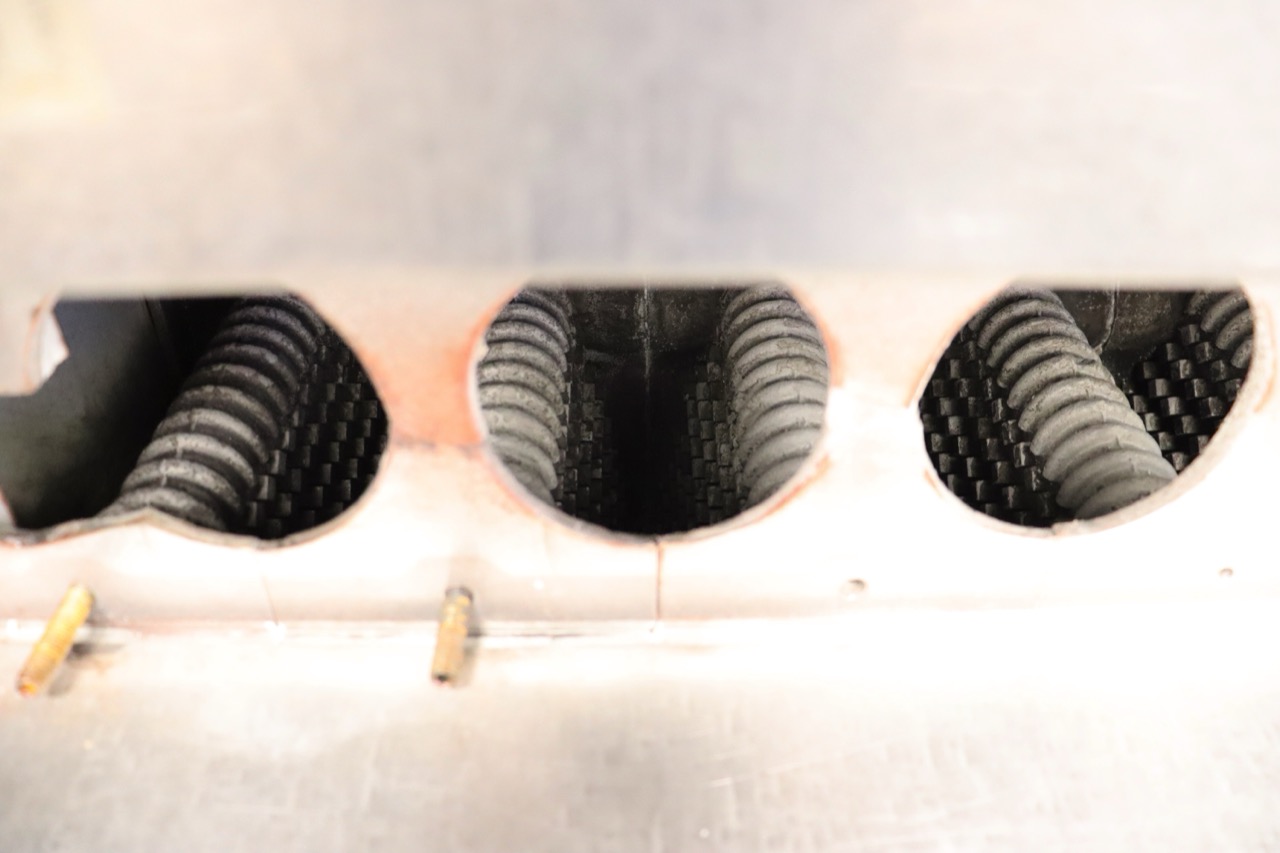

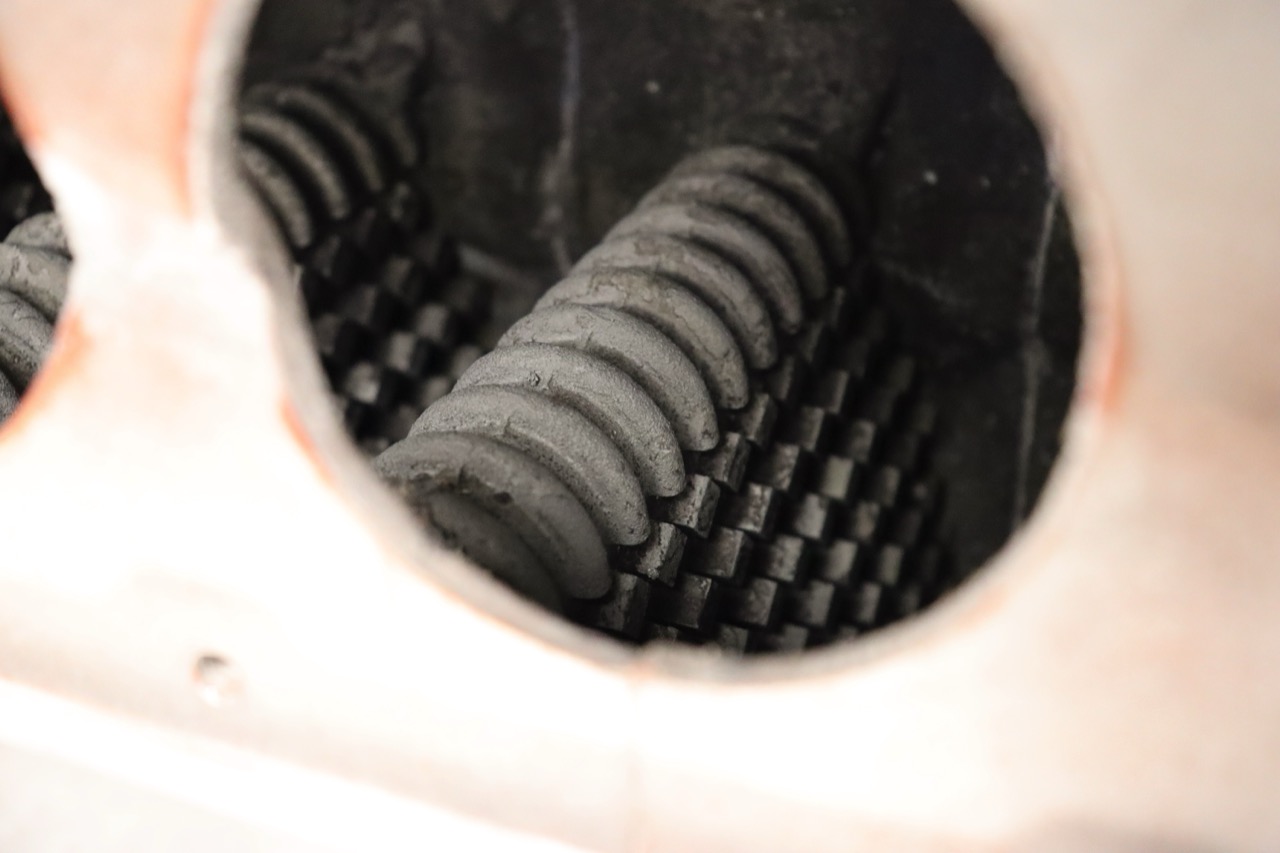

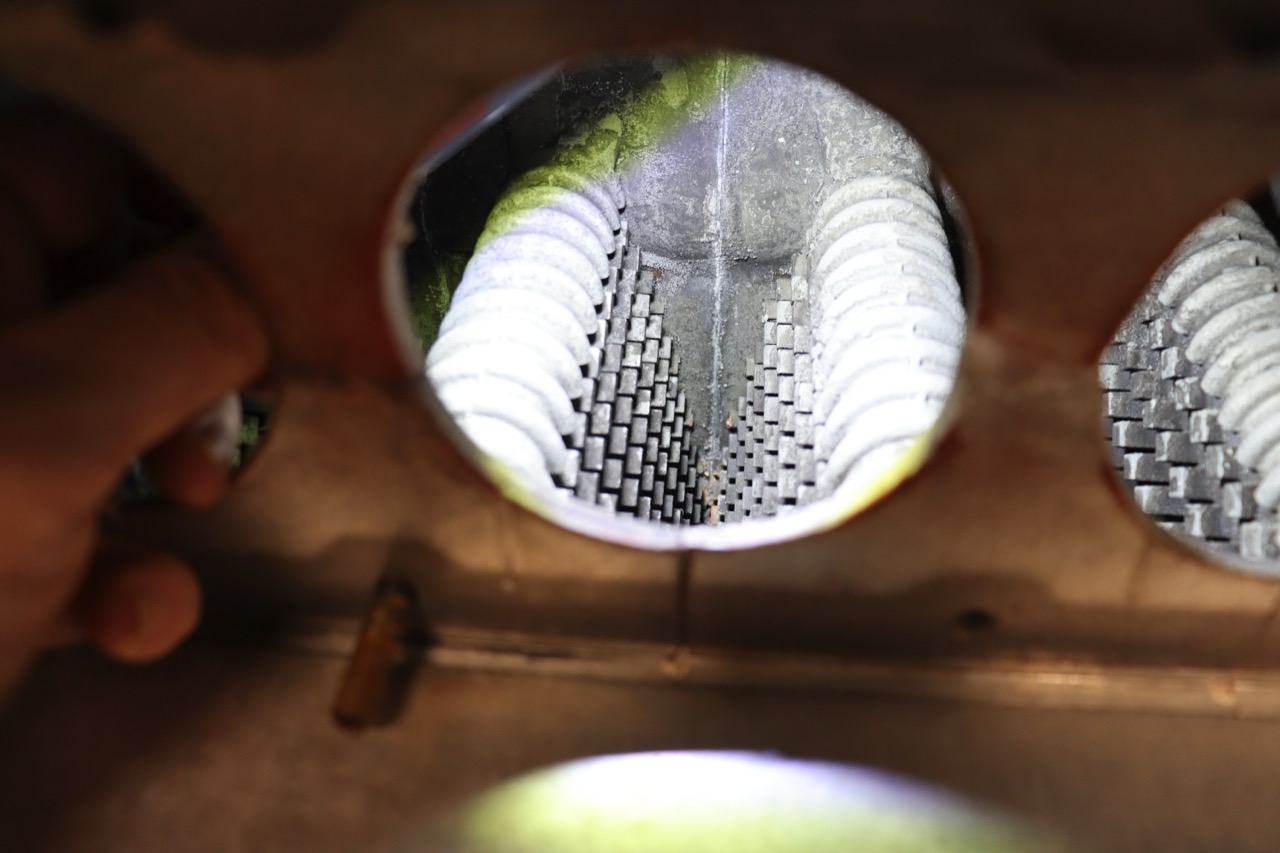

• Aluminium-Silizium-Wärmetauscher
• langjährig bewährt, kein Mindestumlauf, durch geringen Wasserinhalt hoher Sommerwirkungsgrad, gutes Regelverhalten, keine Schwermetalle
• Nutzungsgrad bis 109 %
• besonders wirtschaftlich

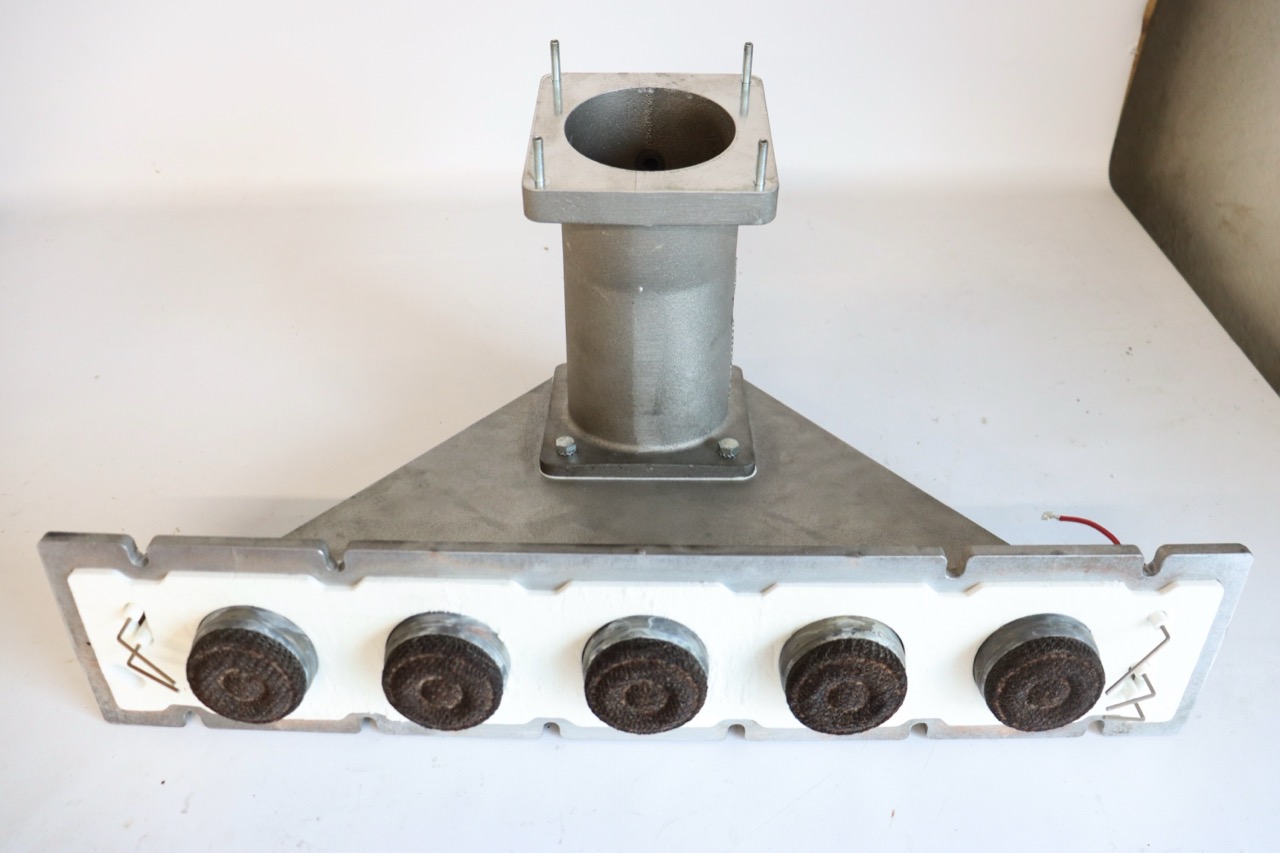

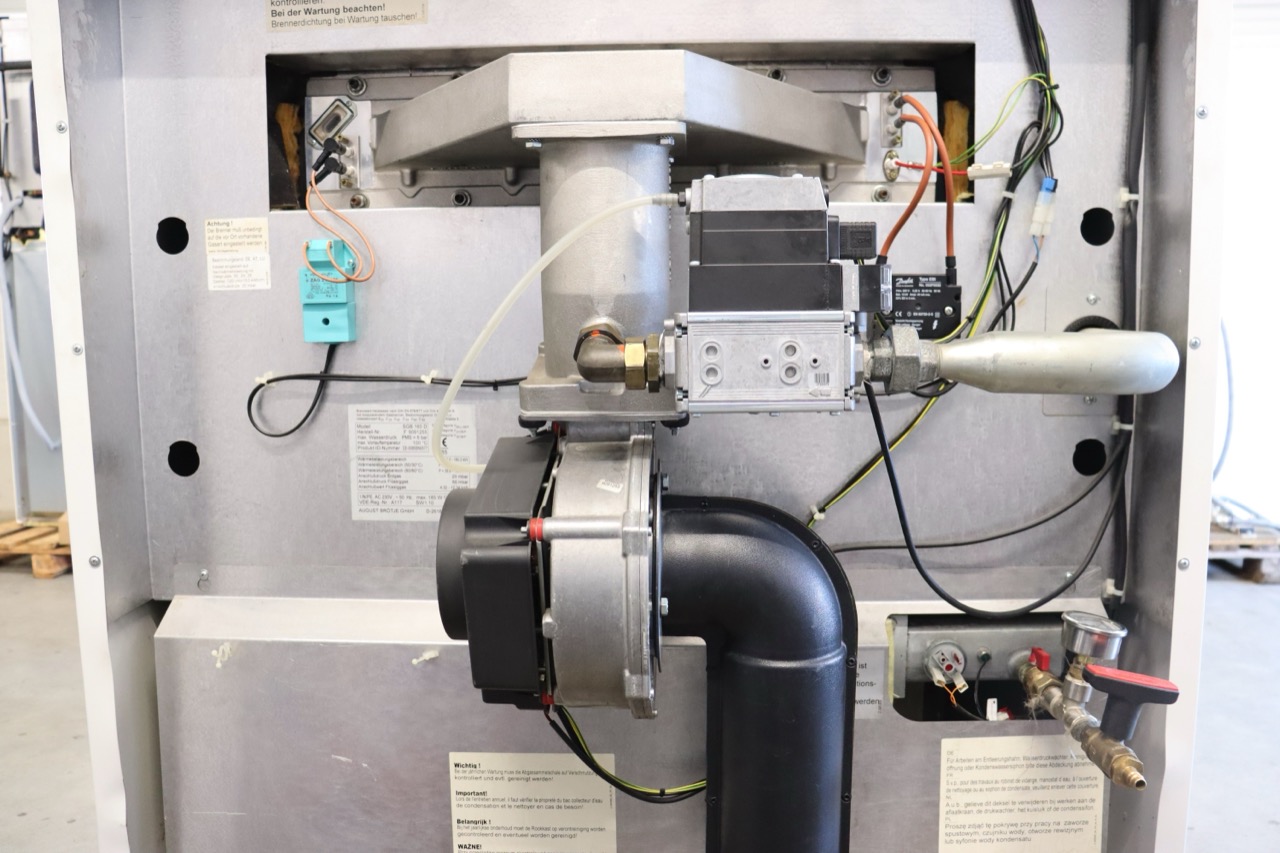

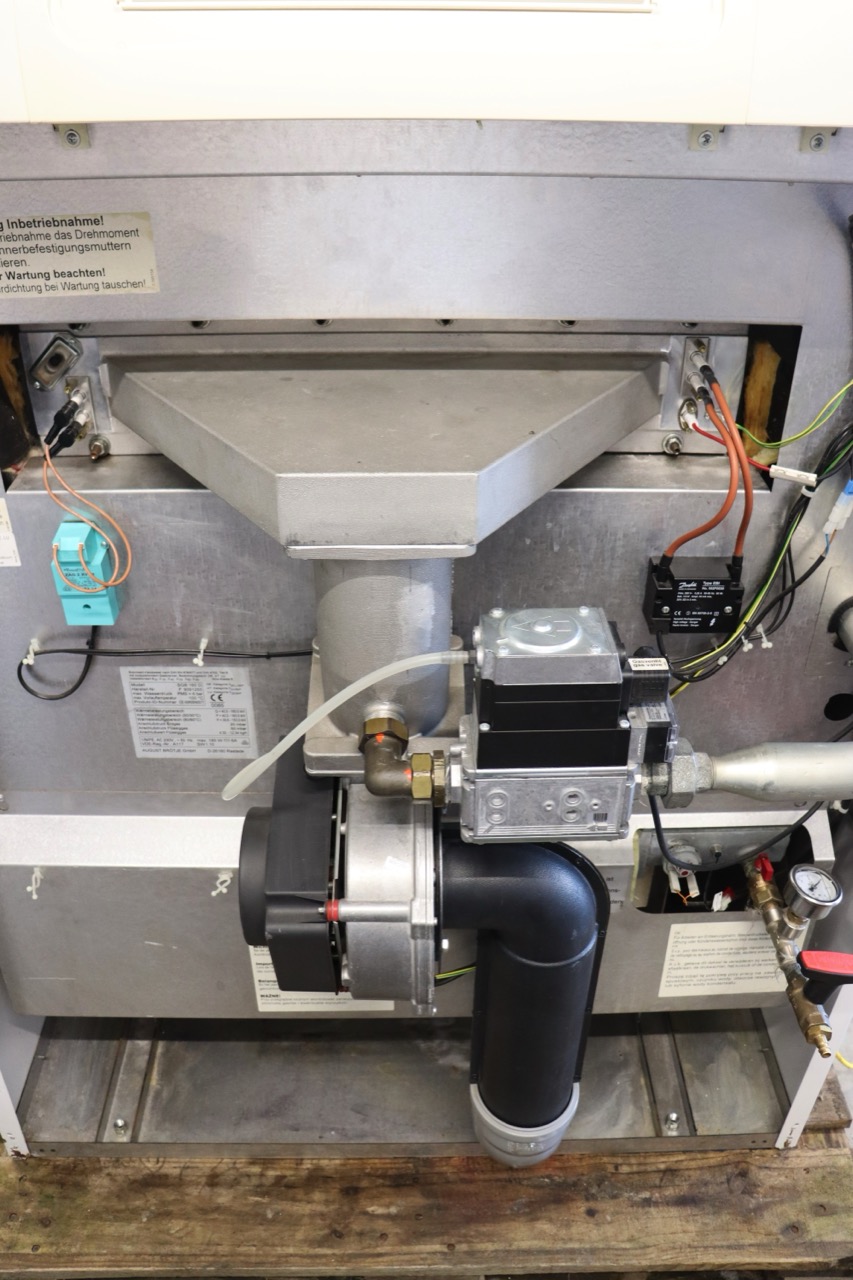

• Vormischender modulierender Brenner
• sehr geringe Schadstoff- und Geräuschemission

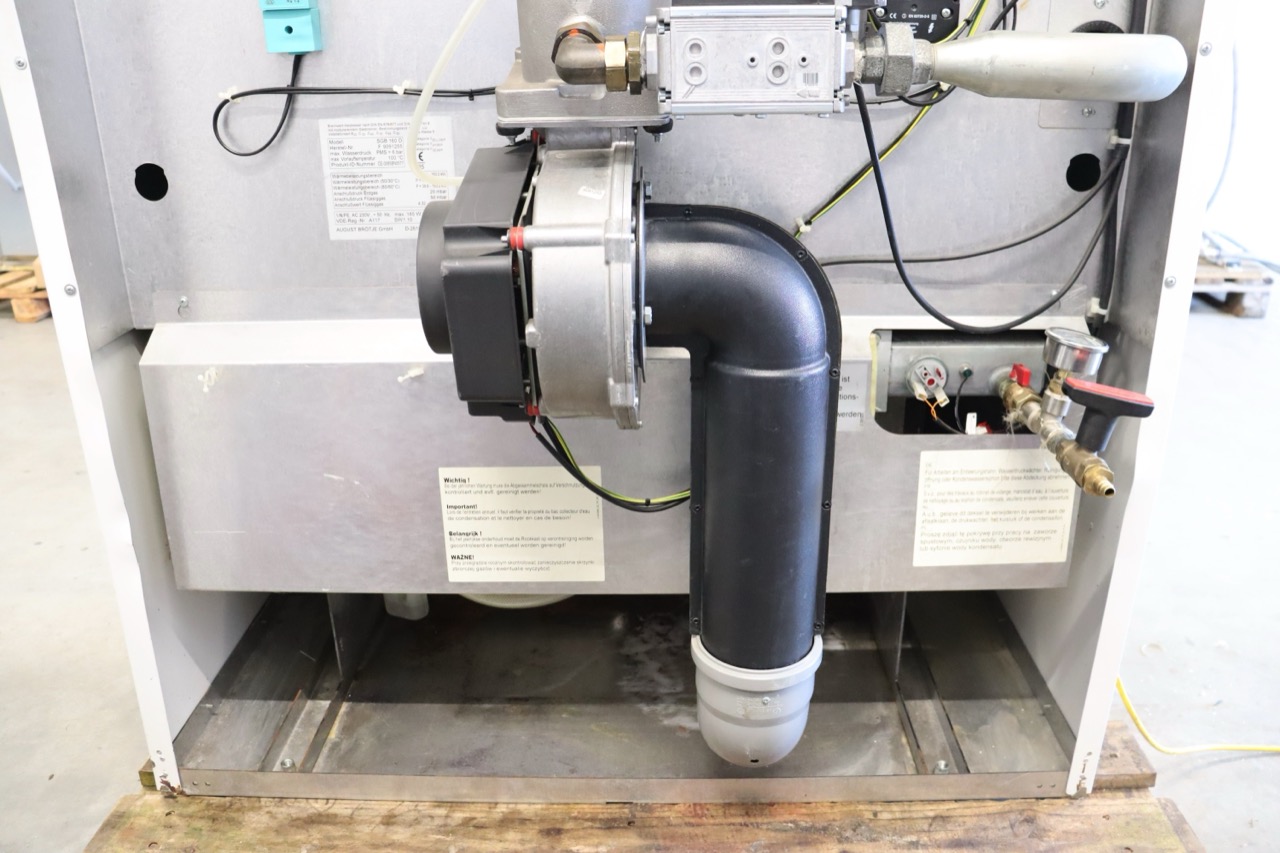

• Steckbares Abgas-/Luft-System
• einfach zu montieren, raumluftunabhängiger Betrieb verhindert Auskühlung des Aufstellraumes
• Modernste Regelung
• einheitliches Multilevel-System bei wandhängenden und bodenstehendenGas-Brenn wertgeräten von 3,5 – 3000 kW

Multilevel - Ein System für alle Fälle:

Alle Multilevel-Gas-Brennwertgeräte bestehen im Wesentlichen aus den gleichen Baugruppen.
In Abhängigkeit von der Kesselleistung werden stets identische Brenner, Regelungen und Wärmetauscher eingesetzt.
Der Konstruktionsaufbau dieser Komponenten ist beim wandhängenden EcoTherm Plus WGB und beim EcoTherm Kompakt WBS/WBC genauso angelegt worden wie bei dem Gas-Brennwert-Wärmezentrum EcoCondens BBS/BBK.
Die konsequente Gleichteilverwendung bringt neben einer höheren Anwendungssicherheit entscheidende Vorteile für den Verarbeiter.
Nach dem Motto: „Einmal lernen – alles verstehen – alles wissen“ genügt eine Schulung, um alle Multilevel-Produkte installieren, warten und reparieren zu können.
Egal ob es sich um einen 15-kW-Kessel oder einen 500-kW-Kessel handelt.

Verwendung und Wirtschaftlichkeit:

Gas-Brennwertkessel der Serie EuroCondens SGB 90 bis 250 D sind als Wärmeerzeuger zur Raumheizung und Warmwasserbereitung in Warmwasserheizungsanlagen nach DIN EN 12828 verwendbar.
Für hohe Energieausnutzung sollten Brennwertkessel mit niedrigen Temperaturen betrieben werden.
Die idealen Voraussetzungen bieten Niedertemperatursysteme mit Auslegungstemperaturen von 40/30 °C.
Hier erreicht der EuroCondens SGB einen Normnutzungsgrad von 109 %.
Wie das Diagramm „Teillast-Nutzungsgrad“ eines EuroCondens SGB zeigt, erreicht dieser Kessel auch bei Auslegungstemperaturen von 75/60 °C sehr hohe Nutzungsgrade.
Im Ergebnis steht hierfür der Normnutzungsgrad von 106 %.
In Bezug auf die Jahresheizarbeitslinie, der Summenhäufigkeitsverteilung der Heiztage bei mittlerer Tagesaußentemperatur für die Bundesrepublik Deutschland, ergibt sich selbst bei Systemtemperaturen von 75/60 °C ein Betriebsanteil von 98 % mit Kondensationswärmenutzung.
Der Verlauf der Jahresheizarbeitslinie zeigt auch, dass der größte Teil (ca. 80 %) der Jahresheizarbeit in der Übergangszeit erbracht wird.
Im Zusammenhang mit dem modulierenden Brennerbetrieb mit gleitend witterungsgeführter Kesselregelung erreichen die Brennwertkessel EuroCondens SGB eine deutlich höhere Energieausnutzung im Vergleich zu Niedertemperaturkesseln, unabhängig von der Heizungs anlage bzw. den Systemtemperaturen.
Im direkten Vergleich sind Brennstoff einsparungen im Bereich von 10 bis 15 % realistisch, einhergehend mit den entsprechenden Kostenreduzierungen.

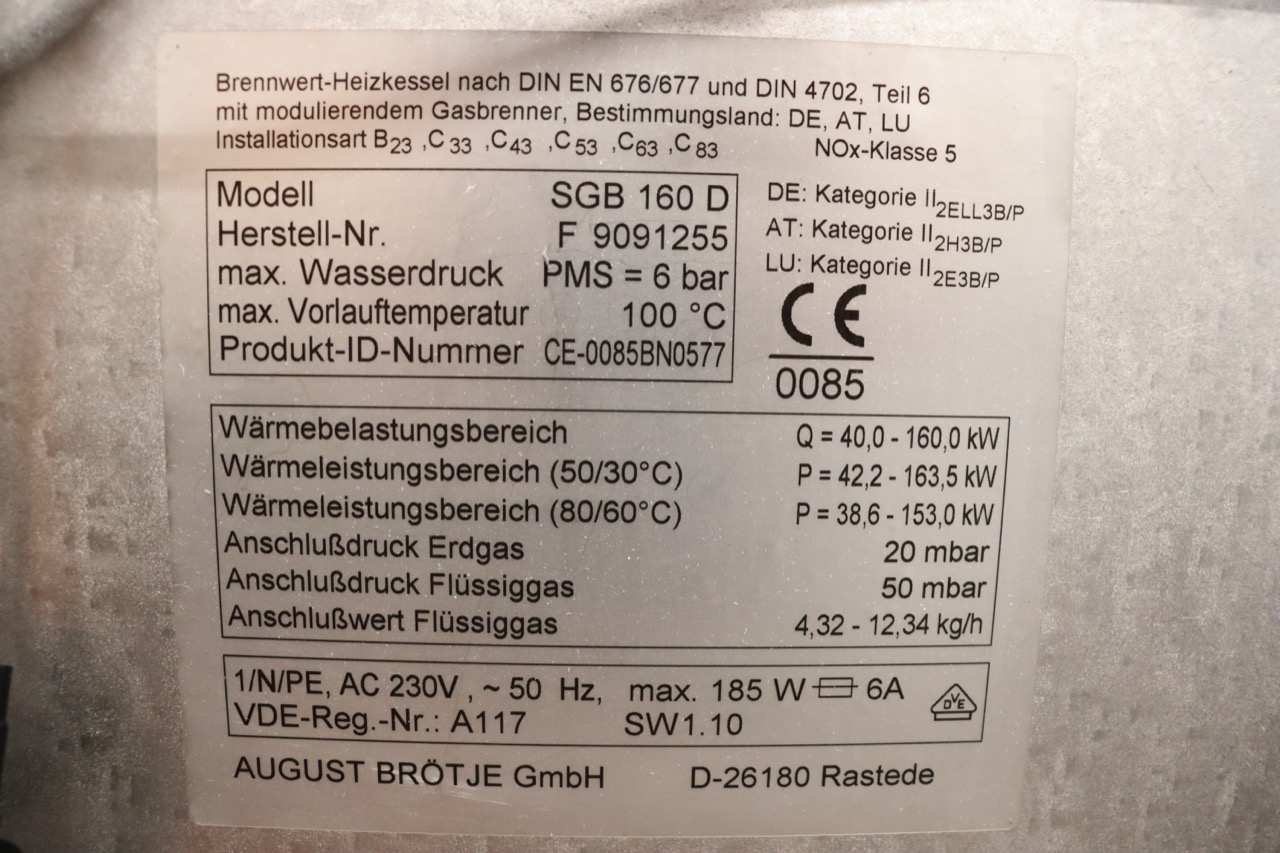

Daten:

• Typ: Brötje Eurocondens SGB 160 D

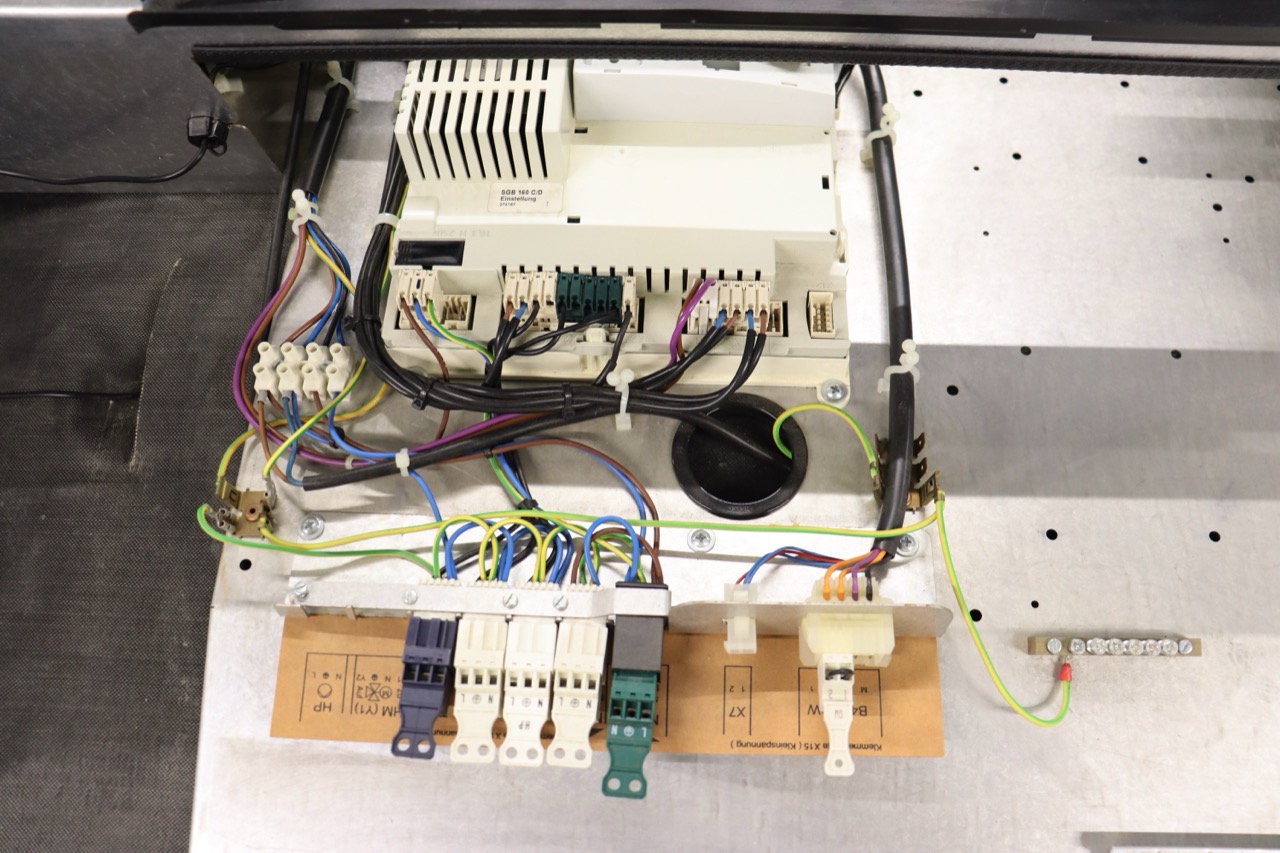

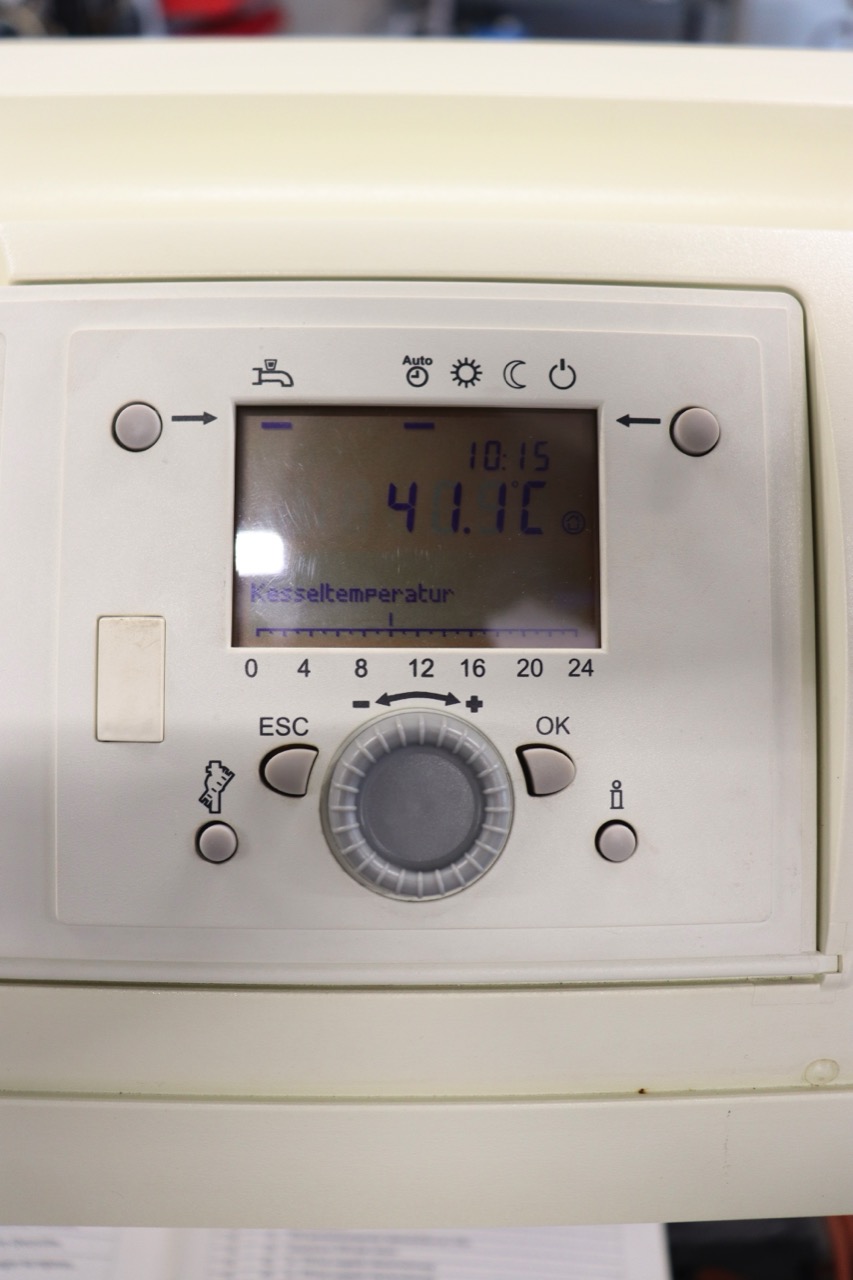

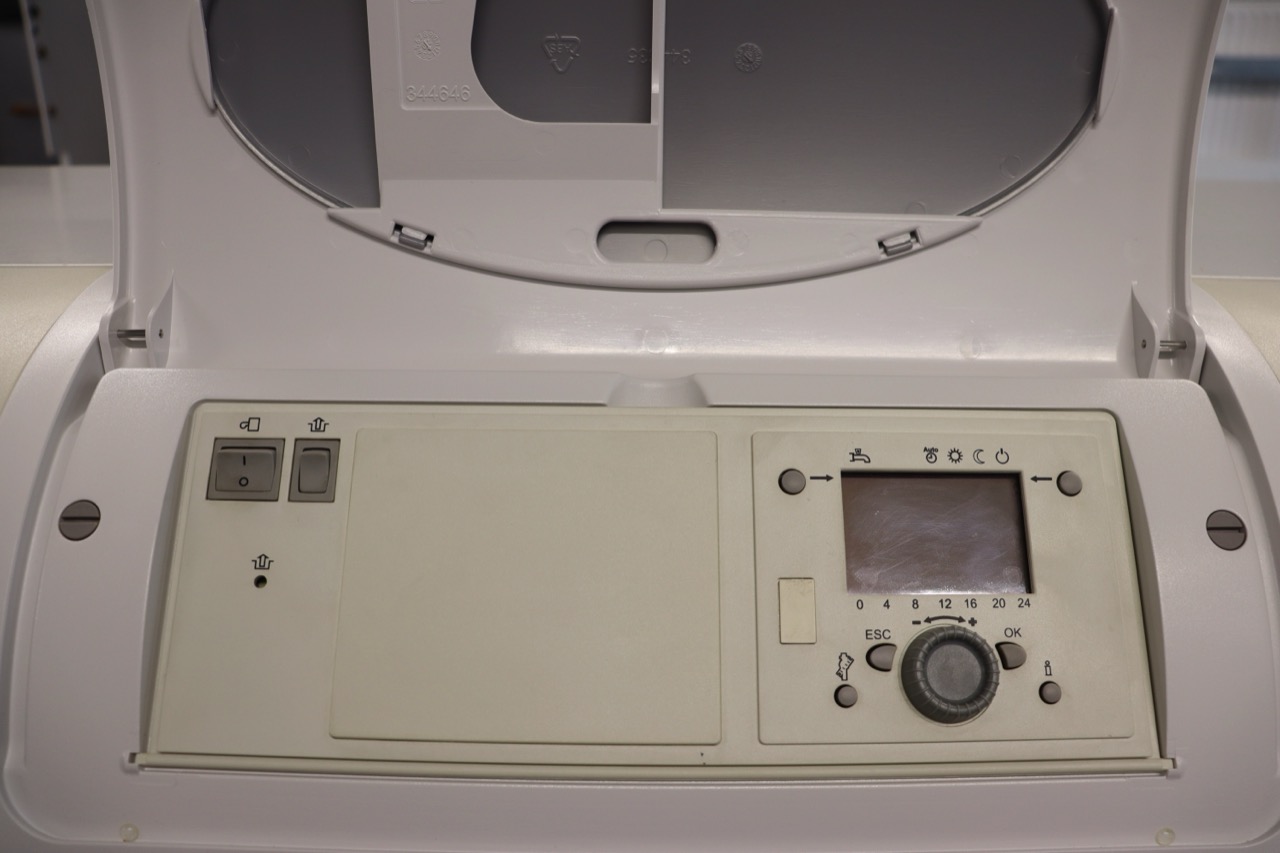

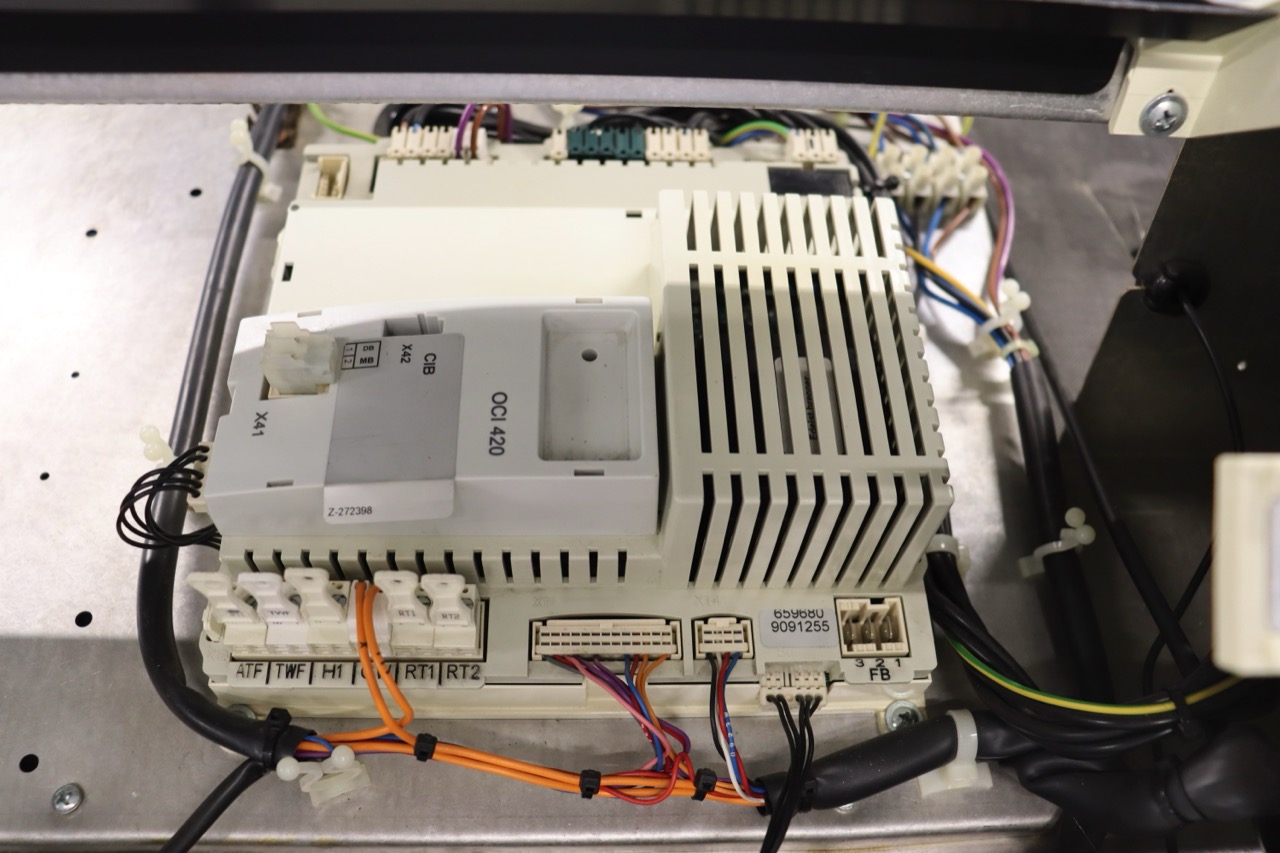

• Reglung: Systemregler „ISR-Plus“

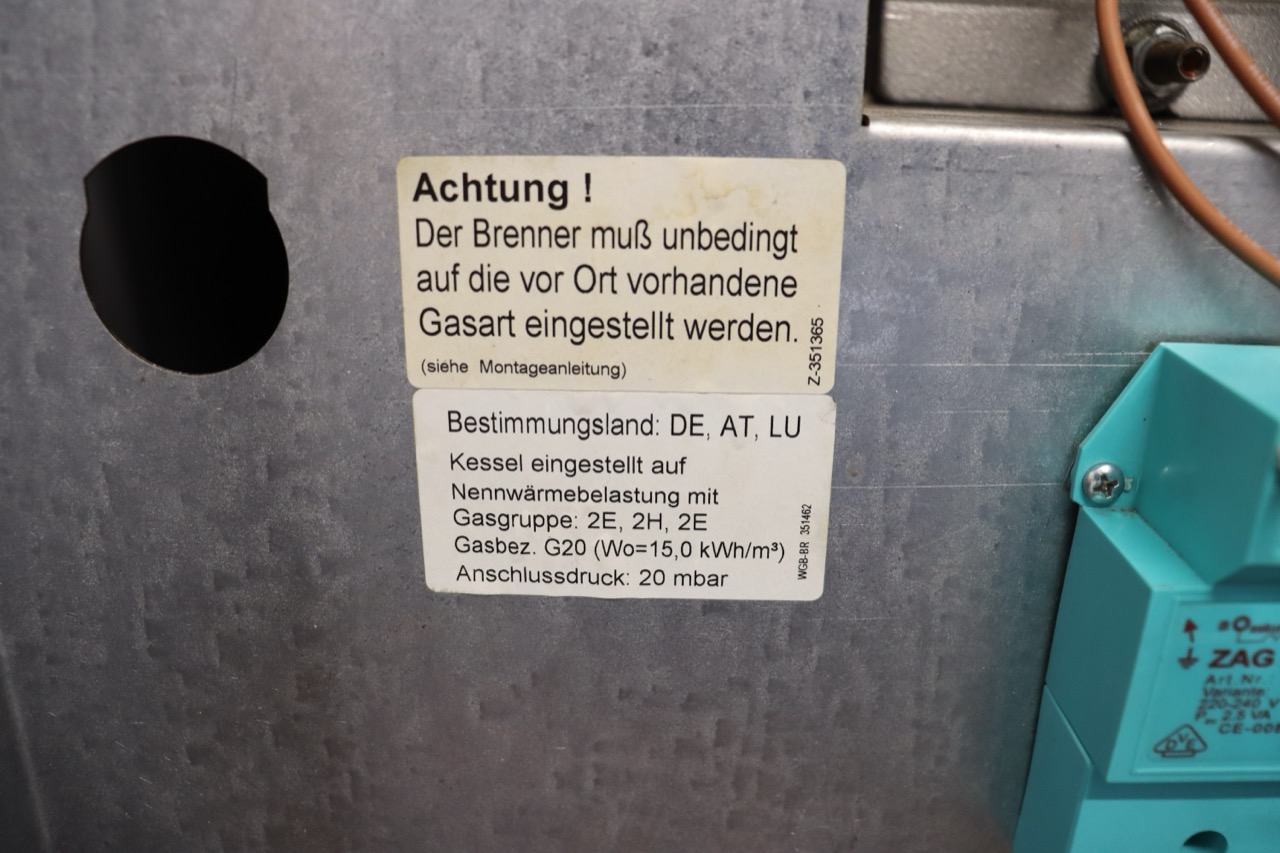

• Betriebsform: eingestellt auf Erdgas E (H), Umstellung auf Erdgas L (LL) und Flüssiggas P (B) möglich  (ohne Umbausatz)
• Technik: Brennwert
• NO_x-Klasse: 5
• Nennwärmeleistungsbereich (50/30°C): 42,2 kW - 163,5 kW
• Nennwärmeleistungsbereich (80/60°C): 38,6 kW - 153,0 kW
• Nennwärmebelastungsbereich: 40 kW - 160 kW
• zulässiger Wasserdruck: 6 bar
• zulässige Vorlauftemperatur: 100°C
• Kesselwasserinhalt: 20 Liter
• 230 Volt / 50 Hz / 185 Watt / max. 6 A
• Gewicht: 250 kg
• Maße:
• Breite: 1062 mm
• Höhe: 1440 mm
• Tiefe: 764 mm

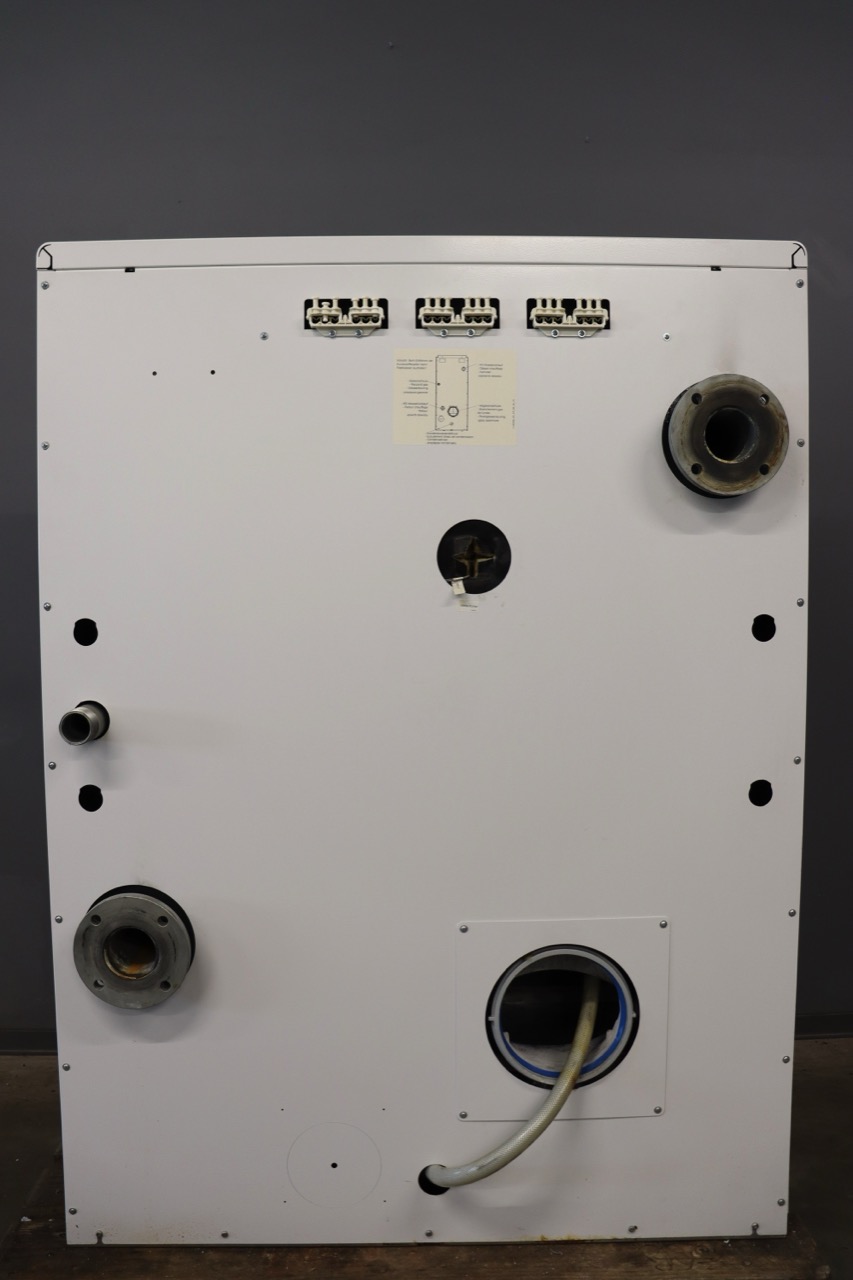

• Luft- / Abgasanschluss Ø: 180 mm
• Baujahr: 2009
