Brötje AguaSave Kompakt WAM SK (UMTS)

ink. SAV K2 Einwegwechselkartusche und Filterschlüssel

Heiz-Wasser-Aufbereitung-Modul

Das Angebot beinhaltet eine Aufbereitungsanlage der Marke Brötje.

Das Brötje AguaSave Vollschutzprodukt H Plus (Kanister) ist nicht im Lieferumfang enthalten.

Hinweis:

Dies ist ein einmaliges Angebot!!!

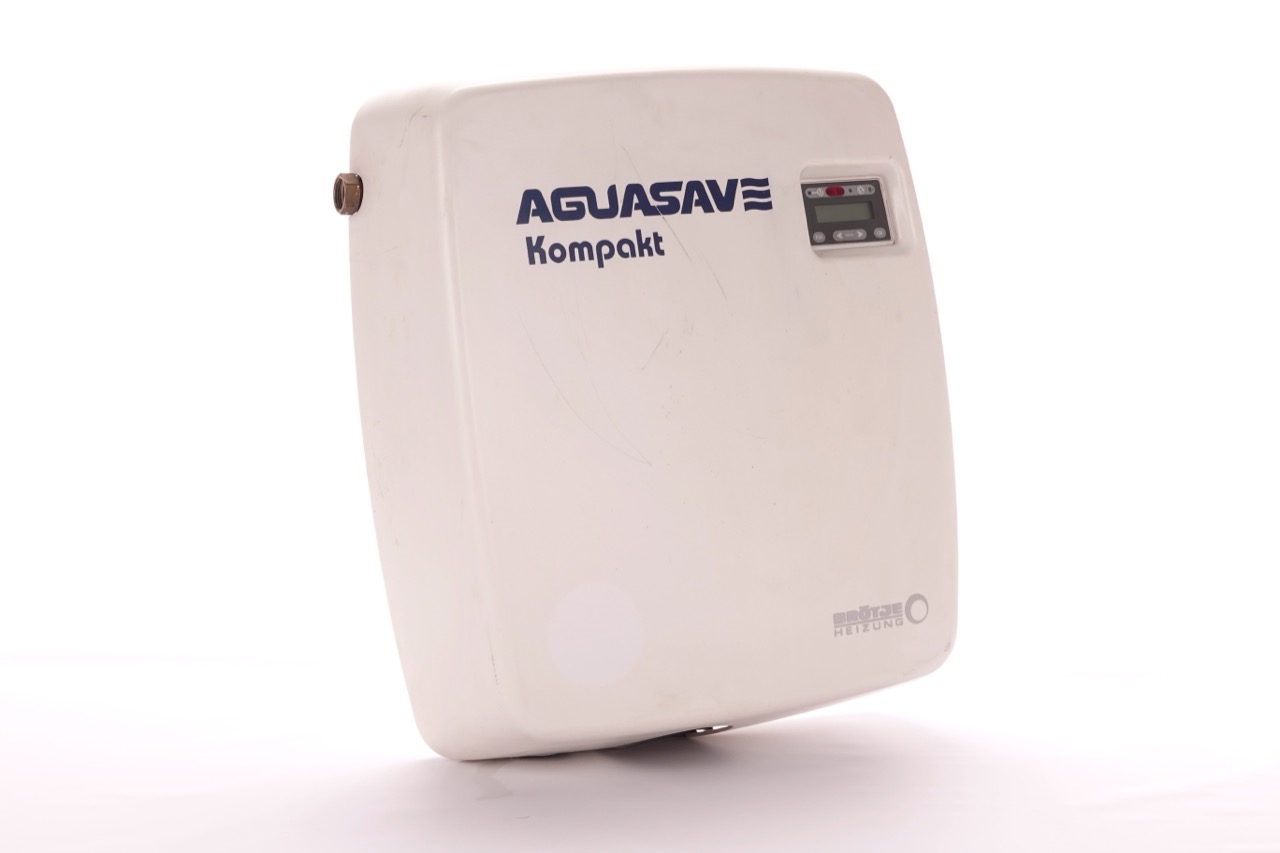

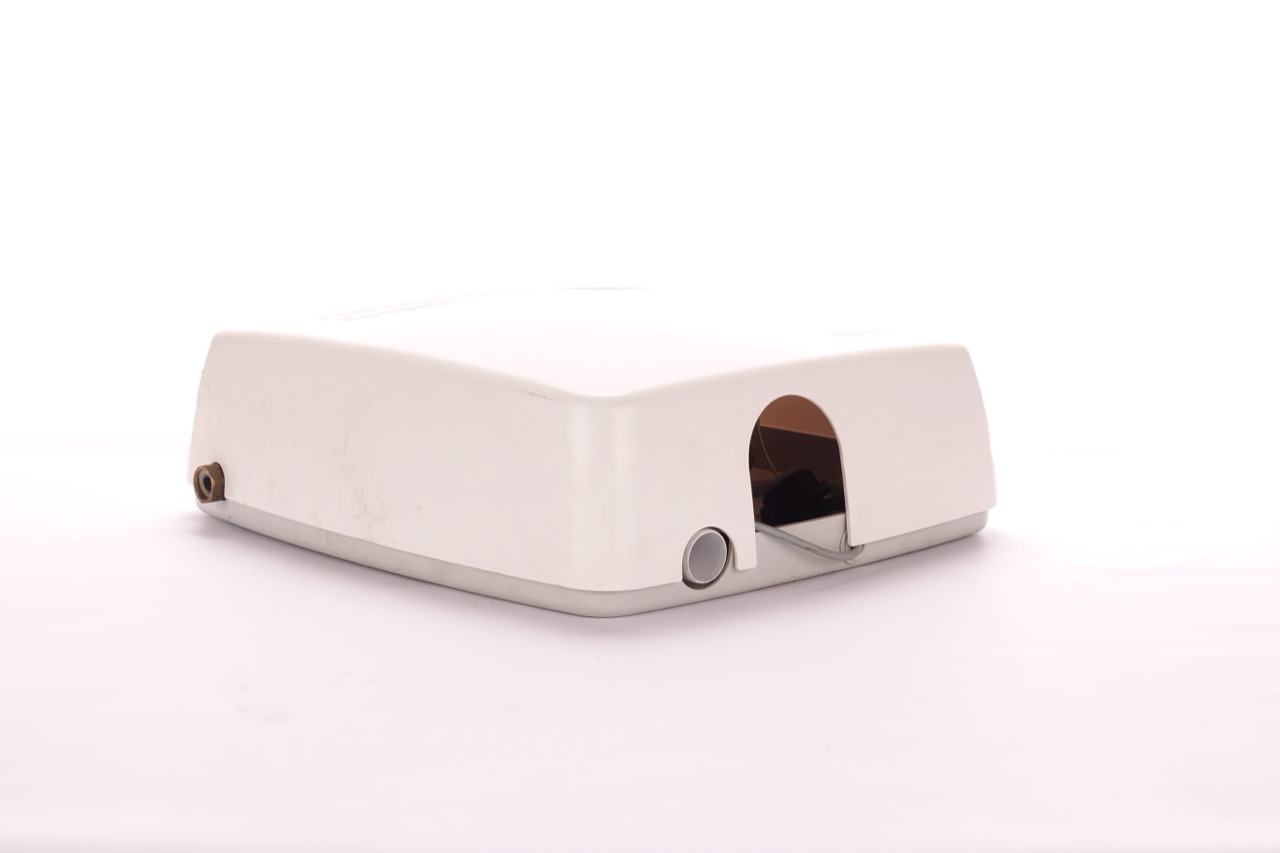

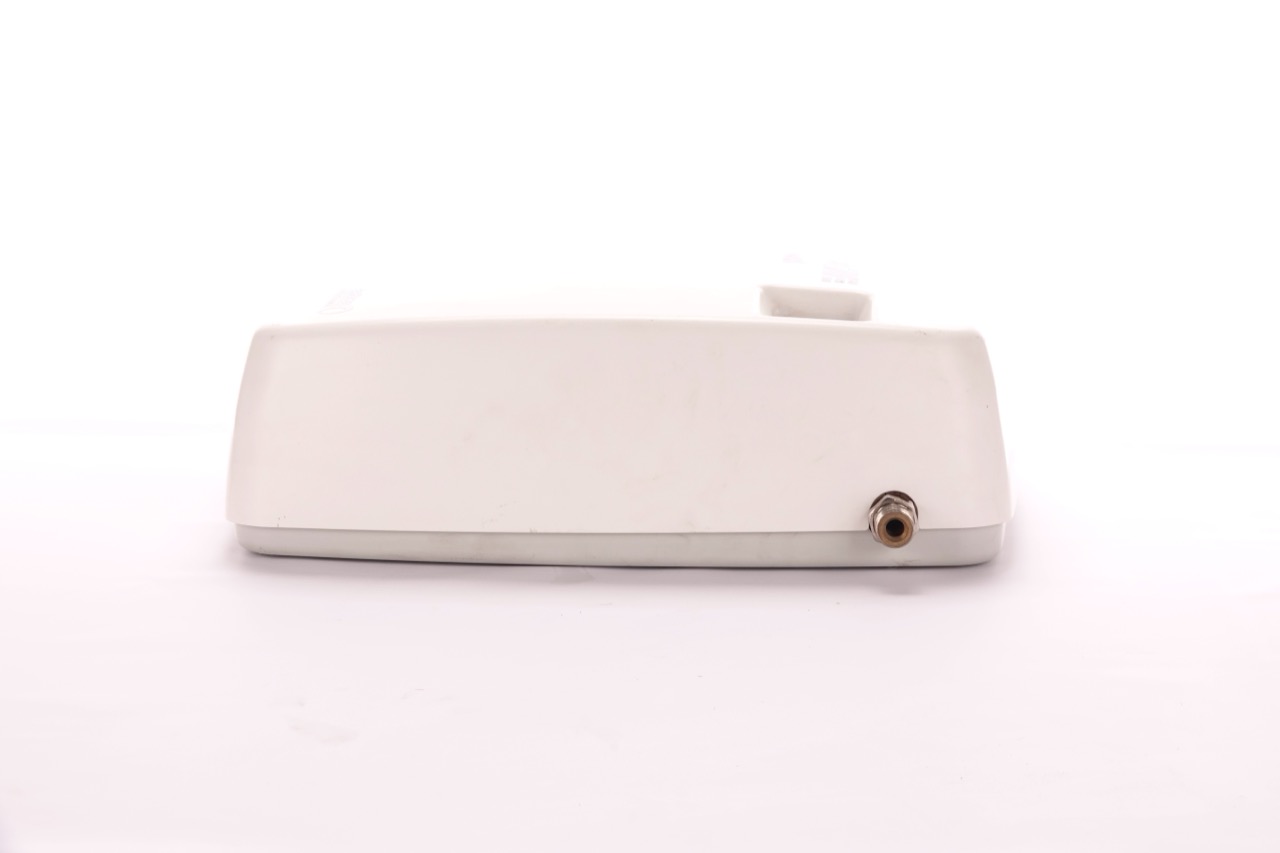

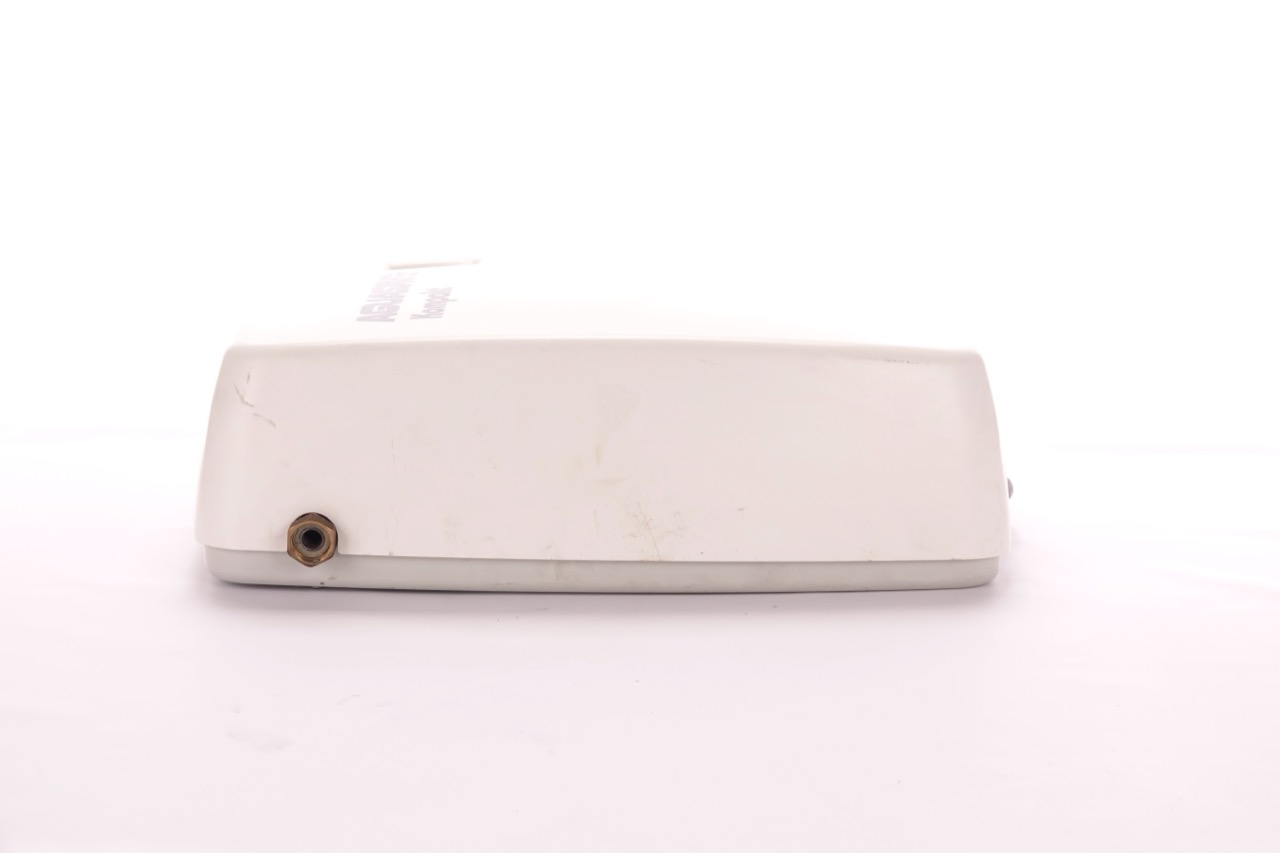

Sie erhalten ein orginal Heiz-Wasser-Aufbereitungs-Modul der Marke Brötje (Die Abbildungen sind die Orginalbilder des Produktes)

Beschreibung des Herstellers:

Funktionsbeschreibung :

Zahllose Schäden an Heizungsanlagen aber auch in vielen anderen geschlossenen Systemen sind in den vergangenen Jahrzehnten allein durch ungeeignetes Füll- und Kreislaufwasser entstanden.

Das patentierte Wasseraufbereitungsmodul AGUASAVE Kompakt wurde insbesondere für die Neu- und Ergänzungsbefüllung von kleineren Heizungs- und Kühlkreisläufen entwickelt, kann aber auch für alle anderen geschlossenen Systeme (BHKW, Fernwärme-, Fernkältenetze, Kältekreisläufe, Solarkreisläufe, Erdwärmesysteme usw.) eingesetzt werden. Ziel ist es sowohl die Gewährleistungsbedingungen der Kesselhersteller/Komponentenlieferanten als auch ein energieeffizientes Betreiben der Kälte-/Heizungsanlage zu erreichen.

AGUASAVE Kompakt dient unabhängig von der vorliegenden Rohwasserqualität zur qualitätsgesteuerten, normgerechten Herstellung eines teilentsalzten Füllwassers in Heizungs- und Kältekreisläufen nach aktueller VDI 2035(03.21) sowie der VDI/BTGA 6044 und beinhaltet eine Dosiereinrichtung zur mengenproportionalen Zugabe des Kombinationsproduktes AGUASAVE H Plus (Korrosionsschutz u. Dispergierung).

Liegt im Systemkreislauf die optimale Speisewasserqualität vor, können Ausfällungen und Ablagerungen von Wasserinhaltsstoffen nachhaltig verhindert werden und eine Verschlammung des Systems nicht mehr stattfinden. Das seit Jahren bewährte Vollschutzprodukt AGUASAVE H Plus schützt vor Korrosion und es erfolgt eine sanfte Reinigung des Systems.

Funktionen

AGUASAVE Kompakt bietet eine qualitätsgesteuerte Verschneidung auf eine frei wählbare Leitfähigkeit (< 195 µS/cm) mit automatischer Ein-/Abschaltung über Druck, Abschaltung über Menge, Wasserqualität, Zeit oder über integrierte mengenproportionale Vollschutzdosierung.

Speisewasserqualität und Durchflussmenge werden mittels Sensoren überwacht, sodass zu jeder Zeit die optimale Befüllwasserqualität gesichert ist. Die Steuerung speichert diese Daten für ein Jahr, wobei immer der älteste Monat überschrieben wird. Über die Steuerung können die gewünschte bzw. die geforderte Befüllwasserqualität sowie der Ein- und Ausschaltdruck eingestellt werden. Bei Erreichen des Stoppwertes erfolgt die Meldung „WA-Einheit austauschen!“, die Befüllung wird automatisch solange angehalten bis die WA-Einheit gewechselt und durch Quittieren wieder aktiviert wird.

Wird die Befüllung durch den Wechsel der WA-Einheit unterbrochen, so wird - sofern der Druck noch unterhalb des voreingestellten Einschaltdruckes ist - die Befüllung an der unterbrochenen Stelle fortgeführt bis der voreingestellte Abschaltdruck erreicht ist. Auf dem Display werden sowohl die tatsächliche als auch die voreingestellte Befüllmenge permanent angezeigt. In der Regel kann auf eine getrennte Druckhaltung verzichtet werden.

Über die Parameter Befüllmenge, Anzahl der Befüllungen oder Zeitraum wird eine vollautomatische Befüllung der Heizungs- und Kältekreisläufe sowie eine Leckageerfassung ermöglicht.

Mengenproportional zum Befüllwasser wird unser Kombinationsprodukt AGUASAVE H Plus (Vollschutzprodukt) dosiert, sodass zu jeder Zeit die optimale Speisewasserqualität, unabhängig von den installierten Materialien vorliegt. Die Dosiermenge kann variabel, auf die Systembedürfnisse abgestimmt und frei eingestellt werden.

Für die Dosierung von AGUASAVE H Plus empfehlen wir:

• werksseitig voreingestellt ist 0,4 %
• bei erstmaliger Befüllung eines Systems als Startdosierung 0,5 %
• Nachhaltedosierung bis zu einer Leitfähigkeit von 400 µS/cm 0,3 %
• Nachhaltedosierung ab einer Leitfähigkeit von 400 µS/cm 0,4 %

Um ein Rückfließen von Befüllwasser zu verhindern, sind entsprechende Sicherungseinrichtungen im AGUASAVE Kompakt Modul vorhanden. Ebenso verhindert ein stromlos geschlossenes Ventil ein unkontrolliertes Befüllen bei Stromausfall.

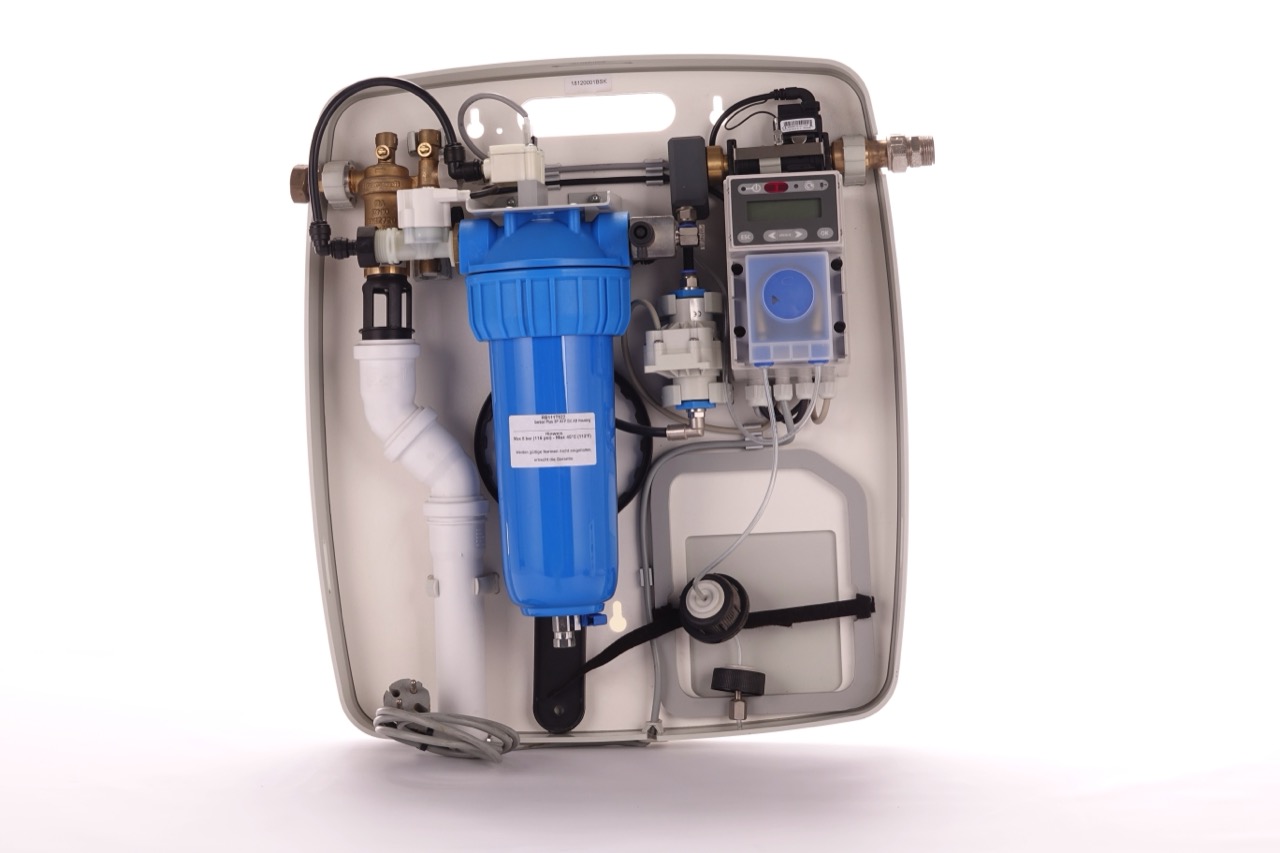

Ausstattung:

• Integrierter Systemtrenner BA Kategorie 4 nach EN 1717 und ein Magnetventil (stromlos geschlossen) mit integriertem Rückschlagventil zum Schließen der Nachspeisung
• Sensorgesteuerte Überwachung der Wasserqualität mit Klartext-Anzeige (keine Berechnung erforderlich)
• Qualitätsgesteuerte Dosiereinheit zur Zugabe des Vollschutzproduktes AGUASAVE H Plus (3 - 4 kg/m³ Füllwasser) mit integriertem Wechseldosierbehälter und Füllstandskontrolle
• Steuereinheit FILTROL 4 mit Display und Klartext-Anzeige sowie Leuchtdioden
• Aufbereitungseinheit AGUASAVE WA 10 mit einer Einweg-Wechselkartusche und 2 kg Vollschutzprodukt AGUASAVE H Plus als Erstausstattung
• Einstellbare Verschneideeinrichtung mit selbst-kalibrierender LF-Messsonde
• Automatische Einschaltung über Druck
• Abschaltung über Menge, Wasserqualität, Zeit oder über integrierte mengenproportionale Vollschutzdosierung
• Verschneidung, Drucksensor und Durchflusssensor
• Durchflussbegrenzer
• GLT-Anschluss als potentialfreier Kontakt (nur wenn Option UMTS-Modul zur Datenfernübertragung verbaut ist)

Daten:

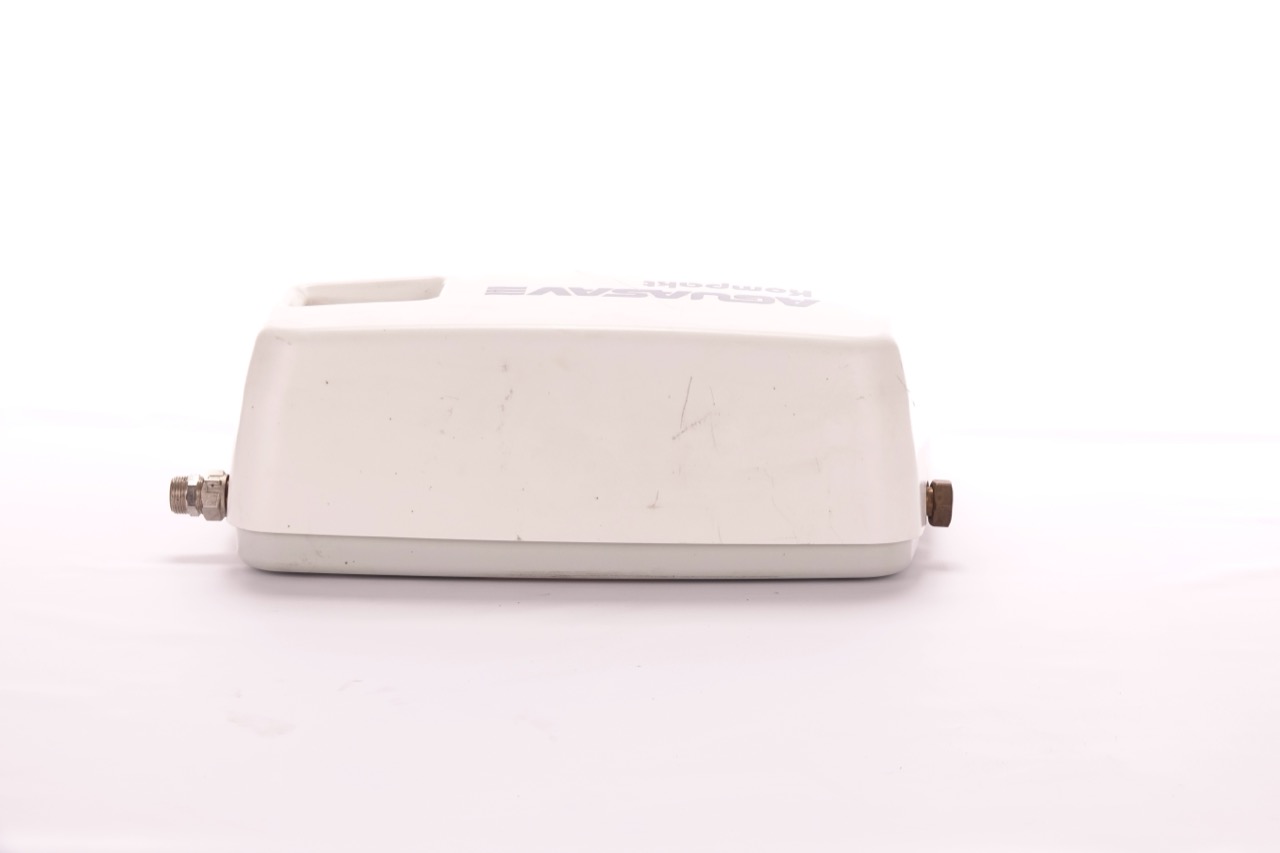

• Anschluss Eingang: " R ¾ Überwurf
• Anschluss Ausgang: " R ¾ Überwurf
• Durchflussmedium: Trinkwasser (ohne chemische Zusätze)
• max. Betriebstemperatur: 45 °C
• Umgebungstemperatur: 5 - 35 °C
• zulässiger Betriebsdruck: max. 6 bar
• Systembedingter Gegendruck: max. 3 bar
• Prüfdruck: 9 bar
• min. Zulaufdruck (Fließdruck): 0,5 bar höher, als der maximal erforderliche Systemdruck (Ausschaltdruck)
• Durchflussmenge: bis 300 l/h
• Elektr. Anschluss: 230 V / 50 Hz (1,5 m Anschlusskabel mit Netzstecker)
• max. Leistung: 300 W, ED = 50%
• Maße:
• Länge: 500 mm
• Tiefe: 200 mm
• Höhe: 555 mm
• Leergewicht: ca 9 kg

• Betriebsgewicht: ca. 10 kg
