Vaillant ecoTEC plus VCI DE 196/3-5

Gas-Brennwert-Kompaktgerät (wandhängend) inkl. 20 Liter Edelstahlspeicher

Das Angebot beinhaltet eine Gas-Brennwerttherme der Marke Vaillant.

Eine Fachfirma hat die Anlage wegen eines Umbaus demontiert.

Die Anlage ist voll funktionsfähig und wurde von unseren Fachkräften generalüberholt.

Die Wartung/Inspektion erfolgte regelmäßig.

Es handelt sich um ein Kompaktgerät, d.h. ein Heizgerät mit integriertem Warmwasserspeicher.

Folgende Teile wurden erneuert:

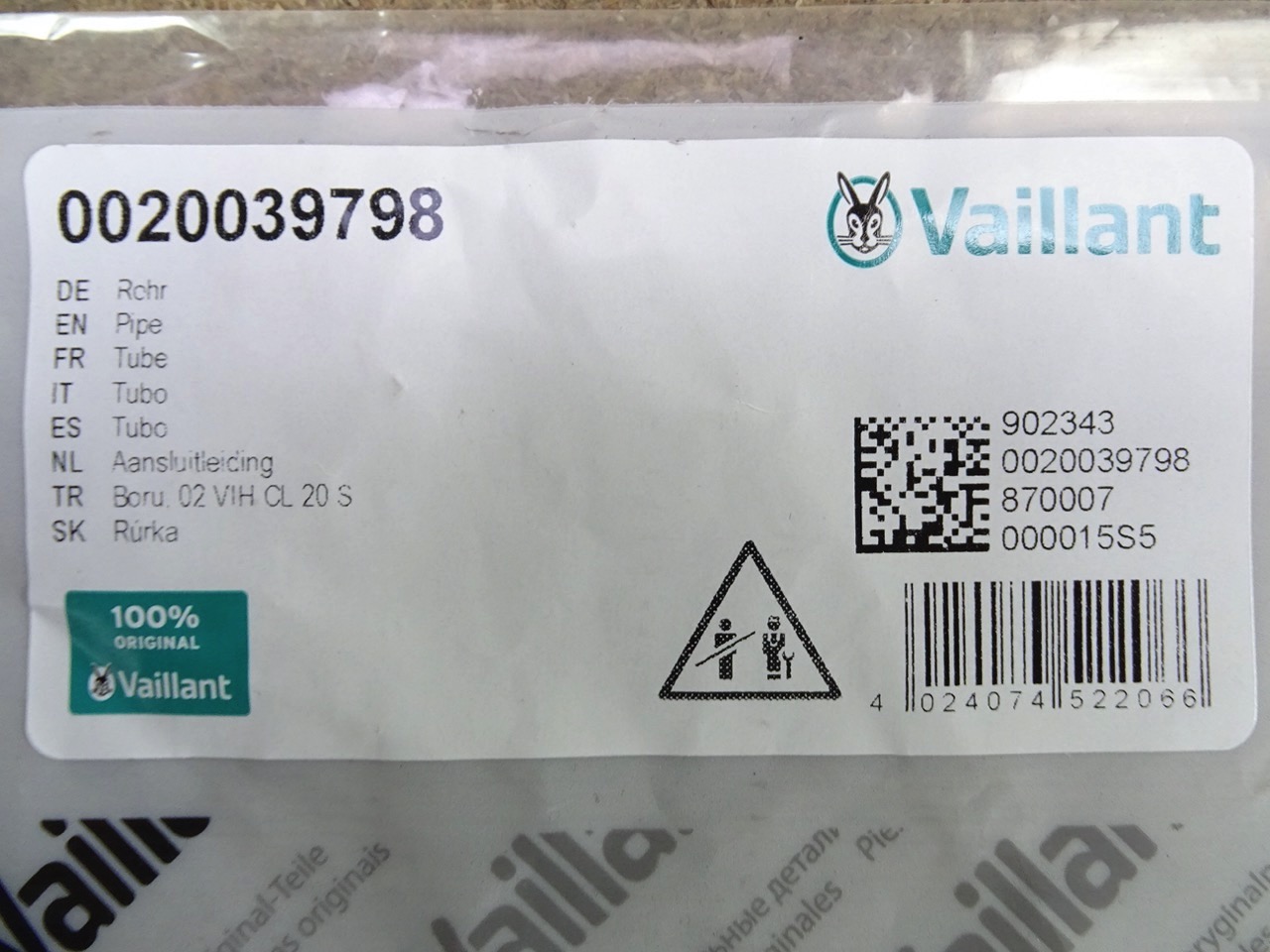

• Rohr (0020039799) + (0020039798) + (0020039797)
• Rohr Sicherheitsventil (0020073826)

Beschreibung vom Hersteller:

Für großen Komfort auf kleinem Raum

ecoTEC plus VCI Vaillant präsentiert die kompakte Komfortklasse für die Wand: ecoTEC plus VCI, das Combigerät mit integrierter Warmwasserbereitung und neuem Schichtladespeicher actoSTOR VIH CL 20 S. Kein anderes Heizgerät bietet eine vergleichbare Leistung auf so geringer Wandfläche: In Verbindung mit dem 20-Liter-actoSTOR ist die Warmwasserleistung genauso groß wie bei einer herkömmlichen Kombination mit 70-Liter-Wandspeicher, und dies auf der Hälfte der Wandfläche.
Der ecoTEC plus bietet mit seiner kompakten Bauform mehr Leistung als so mancher Große, und als Combigerät mit integrierter Warmwasserbereitung war er immer schon eine besonders platzsparende Lösung. Aber jetzt gibt es eine einzigartige Neuerung:

Die neue COMBI-Komfort-Klasse

Der ecoTEC plus VCI kreiert eine neue Warmwasser-Komfort-Klasse an der Wand – als Einheit aus ecoTEC plus Combi und dem neuen Schichtladespeicher actoSTOR VIH CL 20 S. Dieser neue kompakte actoSTOR wird nicht neben, sondern hinter dem Heizgerät eingebaut. Und da er keine 20 cm tief ist, kann der komplette ecoTEC plus VCI problemlos auf nur 0,3 m2 Wandfläche installiert werden. Sein Platz ist also überall dort, wo ein ecoTEC plus mit konventionellem Warmwasserspeicher nicht eingesetzt werden kann und ein Combigerät allein zu wenig Warmwasser-Komfort bietet. Das vormontierte Schichtladespeichermodul ist übrigens auch nachträglich mit wenigen Handgriffen schnell und einfach hinter einen ecoTEC plus VCW montierbar: abschrauben, anschrauben, in Betrieb nehmen!

Große Leistung auf kleinstem Raum

So klein der Platzbedarf des ecoTEC plus VCI auch ist, so groß ist seine Leistung: Der neue actoSTOR VIH CL 20 S fasst zwar nur 20 Liter, aber er wird von Anfang an mit 60 °C warmem Wasser beladen und erhält im Schichtladesystem laufend Nachschub. So stellt er Wasser in Solltemperatur schneller bereit als traditionelle Speicher, verbraucht dabei aber weniger Energie. Auch wenn die Dusche läuft und eine andere Person den Warmwasserhahn aufdreht, ist und bleibt das Wasser an beiden Stellen gleichbleibend warm. Zusätzlich sorgt das Aqua-Comfort-System plus auch bei Veränderung der Zapf menge für eine gleichbleibende Wassertemperatur. Das ist einzigartiger Warmwasser-Komfort auf nur 0,17 m3.

• Der ecoTEC plus VCI auf einen Blick:
• Nennwärmeleistung 20 kW und 26 kW
• Maximale Warmwasserleistung 23 kW und 28 kW durch Aqua-Power-Plus (bei 80/60 °C)
• Schichtladespeichermodul mit 20-LiterEdelstahlspeicher
• Patentiertes, effizientes Schichtladeverfahren ActoNomic
• Gleichbleibende Auslauftemperatur durch Aqua-Comfort-System plus
• Kompakte Maße: 720 x 440 x 535 mm (H x B x T)

Der Kleine besitzt innere Größe

Kompakte Brennwerttechnik hat jetzt ein ganz neues Konzept: Der ecoTEC plus ist noch kleiner, noch leichter und noch einfacher zu bedienen. Deshalb ist er nicht nur die Idealbesetzung für den Neubau, sondern besonders für den Austausch und die Modernisierung: Er passt in jede Ecke, auch in Dachnischen und unter Treppen, und ist so leicht und schnell zu montieren, dass schon die Installation Zeit und Geld spart. Trotz seiner kleinen Abmessungen hat der ecoTEC plus natürlich ein komplett ausgestattetes Innenleben. Und das ist so gut aufgeräumt, dass er sehr leicht – also kostengünstig – zu warten ist.

Und große Leistungsfähigkeit

Der ecoTEC plus ist in allen vier Leistungsgrößen ein kleines Kraftpaket, doch die Geräte mit 14 kW und 20 kW arbeiten besonders effizient: Durch ihren erweiterten Modulationsbereich von 30 % bis 100 % passen sie ihre Leistung noch besser an den jeweiligen Wärmebedarf an, verbrauchen im Dauereinsatz weniger Energie, vermeiden Startverluste und verlängern dadurch ihre Lebensdauer. Hohe Effizienz ist selbstverständlich allen ecoTEC plus gemeinsam. Das Aqua-Kondens-System ermöglicht durch den Brennwerteffekt eine Steigerung des Normnutzungsgrads bei der Warmwasserbereitung auf bis zu 104 %. Und für eine spezielle Leistungssteigerung sorgt AquaPower-Plus: Die Leistung für warmes Wasser erhöht sich um bis zu 21 %, ohne dass der ecoTEC plus für den komfortablen Heizbetrieb größer dimensioniert werden muss.

Ein weiterer Pluspunkt

Der neue Wasserdrucksensor ermöglicht die klare Diagnose und präventive Wartung. Bei sinkendem Druck in der Heizungsanlage löst er eine Aufforderung zum Befüllen aus; bei Unterschreitung des Mindestdrucks schaltet er die Anlage zur Sicherheit ab.

Extrem sparsam, extrem leise

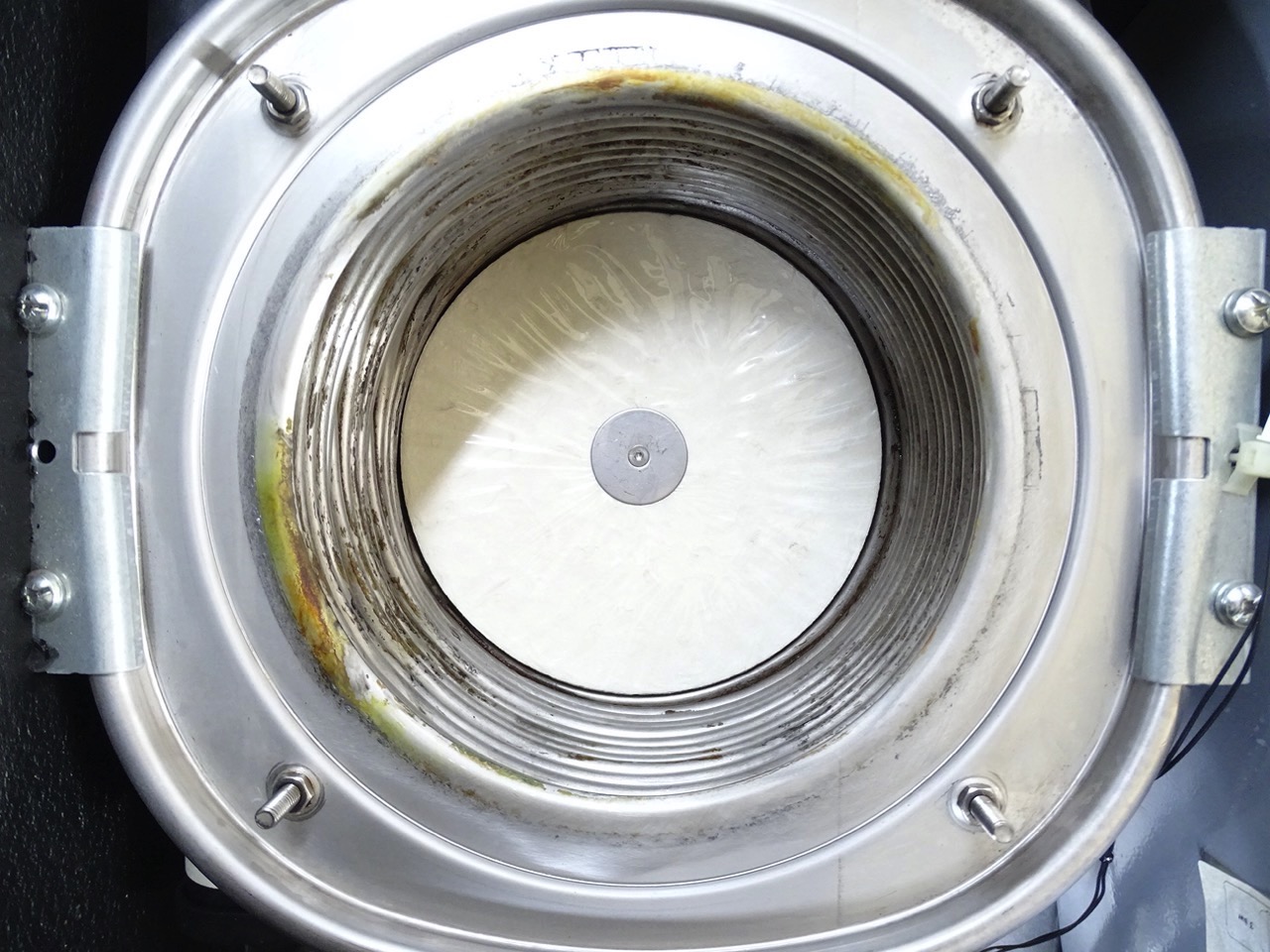

Die wichtigste Neuheit beim ecoTEC plus ist der IntegralKondensations-Wärmetauscher. Er besteht aus einem einzigartig kompakten Edelstahl-Glattrohr-Wärmetauscher und einem gekapselten Abgassammler. Diese geschlossene Einheit bewirkt eine noch bessere Wärme- und Geräuschdämmung; der ecoTEC plus läuft also flüsterleise. Und das Stromsparen geht noch weiter: Der große Durchmesser der wasserführenden Rohrschlangen verringert denWiderstand um 25 %, sodass die Pumpe weniger leisten muss. Da diese neue elektronisch gesteuerte Pumpe ihre Drehzahl automatisch an Teillast, Volllast und Warmwasser betrieb anpasst, spart sie ohnehin Energie. Sparsam heizt man eben am besten!

Schön einfach, schön bequem

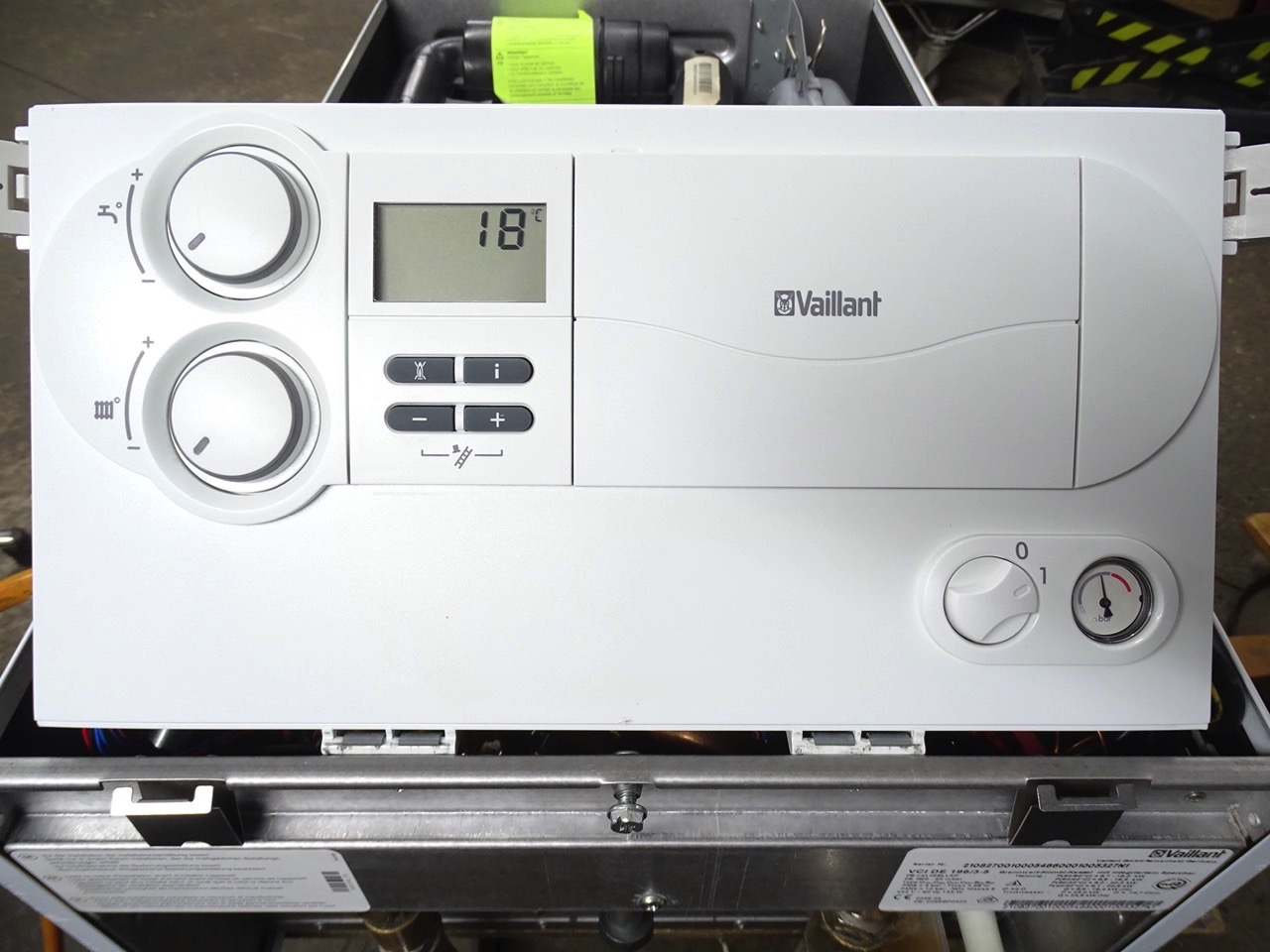

Die Bedienelemente im neuen Design machen die Regelung noch angenehmer: Ihre blau beleuchteten Displays
und Drehknöpfe sehen gut aus und sind gut zu sehen. Eine Reset-Funktion stellt bei versehentlicher Fehlbedienung die Werkseinstellung wieder her. Und das Digitale
Informations- und Analysedisplay (DIA-System) informiert jederzeit über den aktuellen Gerätestatus und unterstützt den Fachmann beim Service.

Besondere Merkmale

• Combigerät mit nachgeschaltetem Schichtladespeicher für hohen Warmwasserkomfort auf kleinstem Raum (0,32 m2 Wandfläche)
• Integrierte Warmwasserbereitung über Edelstahl-Wärmetauscher mit Aqua-Comfort-System plus
• Modulationsbereich von 30-100 % (abhängig vom Gerätetyp)
• Aqua-Power-Plus bis zu 23 % mehr Warmwasserleistung
• Normnutzungsgrad 98 % (Hs) / 109 % (Hi)
• Waagerechte Hydraulikanschlüsse für im Gerätegehäuse einbaubares Installationszubehör und flexiblen Einsatz bei Modernisierung

Einsatzmöglichkeiten

• Heizung und Warmwasserbereitung (mit Schichtladespeicher)
• Ideal für Neubau, Modernisierung von Einfamilienhäusern und Wohnungen sowie Mehrfachbelegung in Etagenwohnungen (Mehrfamilienhaus) mit sehr beengten Platzverhältnissen
• Für Radiatoren- und Fußbodenheizung
• Raumluftabhängige oder -unabhängige Betriebsweise mit systemzertifizierten Abgassystem Ausstattung
• Elektronisch gesteuerte Pumpe, Wasserdrucksensor und Manometer, 10 l Ausdehnungsgefäß, 20 l Edelstahlspeicher,
• HocheffizienzSchichtladepumpe, Trinkwasser-Sicherheits-Ventil, 1 l Trinkwasser Ausdehnungsgefäß, Verbindungsrohre, Speicherfühler, TWSicherheitsgruppe SI-Ventil 1/2”
• Sekundärwärmetauscher aus Edelstahl
• Integral-Kondensations-Wärmetauscher aus Edelstahl
• Überströmventil
• DIA-System mit Symboldisplay, beleuchtet
• Einbaufeld für witterungsgeführten Heizungsregler calorMATIC 430

Daten:

• Typ: Vaillant ecoTEC plus VCI DE 196/3-5
• Regelung: Vaillant DIA System (Raumtemperaturregler oder witterungsgeführter Regler als separater Artikel erhältlich)
• Gasart: eingestellt auf Erdgas E (H) / Umstellung auf Erdgas L (LL) und Flüssiggas P ist möglich (Flüssiggas-Umstellsatz 0020042524)
• Technik: Brennwert
• Abgas: Luftabgassystem (LAS)
• Betriebsweise: raumluftunabhängig
• Kompaktgerät: Heizung und Warmwasser
• Nennwärmeleistungsbereich (Heizung 80°/60°C): 5,7 kW - 19,0 kW
• Nennwärmeleistungsbereich (Heizung 50°/30°C): 6,0 kW - 20,2 kW
• Nennwärmeleistungsbereich (Warmwasser): 23,0 kW
• Warmwasser-Ausgangsleistung: 14,7 l/min
• Speicherinhalt: 20 Liter (Speicher aus Edelstahl)
• Vorlauftemperatur max.: 85°C
• zulässiger Gesamtüberdruck (Heizung): 3 bar
• zulässiger Gesamtüberdruck (Brauchwasser): 10 bar
• 230 Volt / 50 Hz / 110 Watt
• Maße:
• Höhe 720 mm
• Breite 440 mm
• Tiefe 535 mm
• Abgasanschluss Ø: 60/100 mm
• Gewicht 54 kg
• Baujahr: 2008
