Syr FüllCombi BA 6628

Das Angebot beinhaltet eine FüllCombi Marke SYR.

Hinweis:

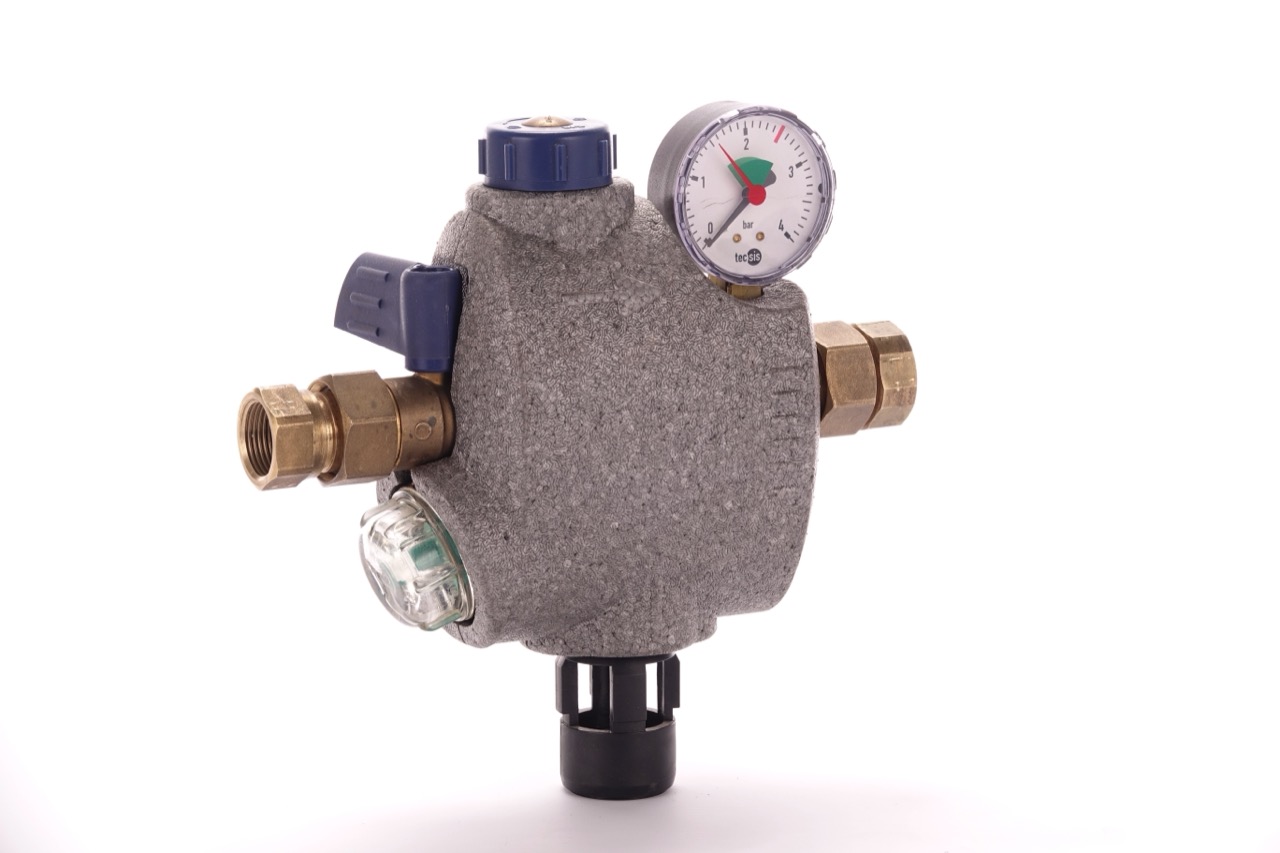

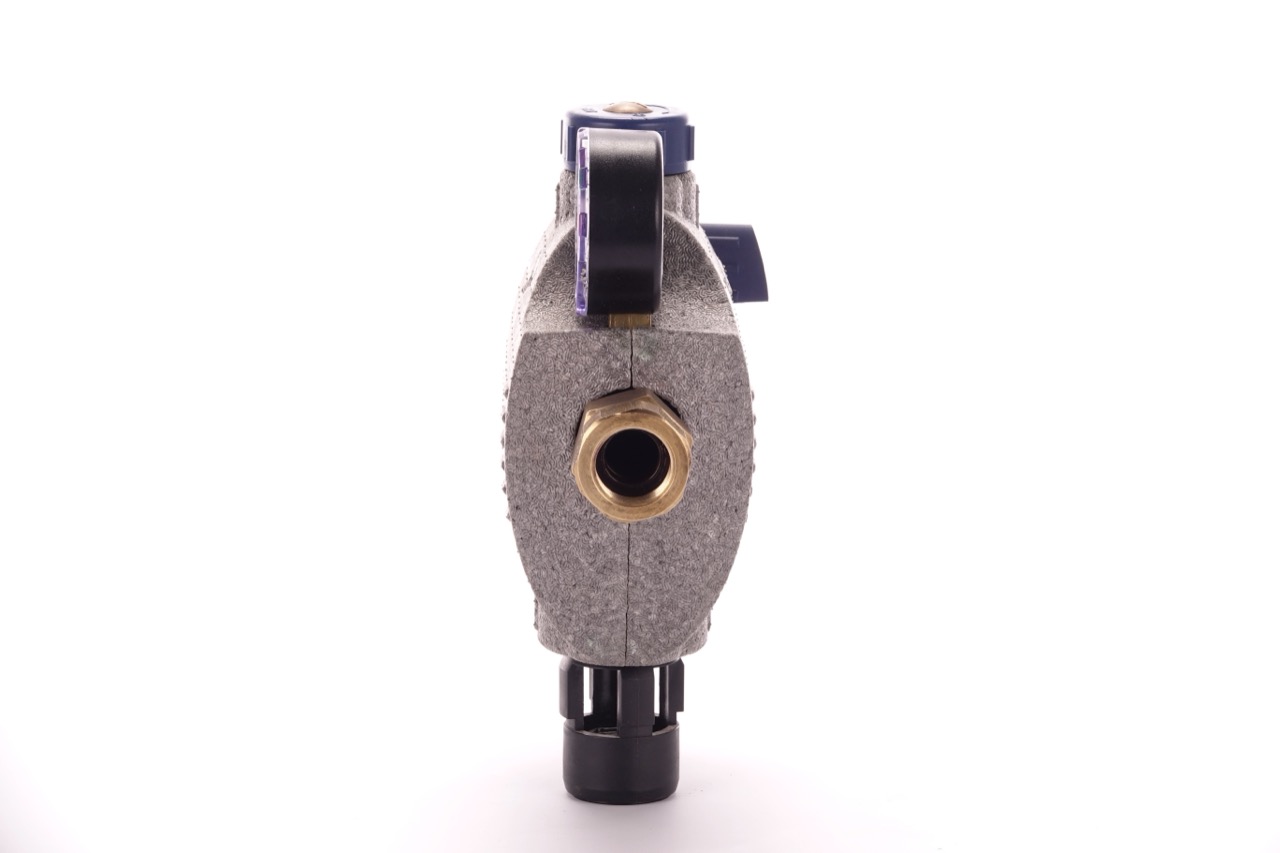

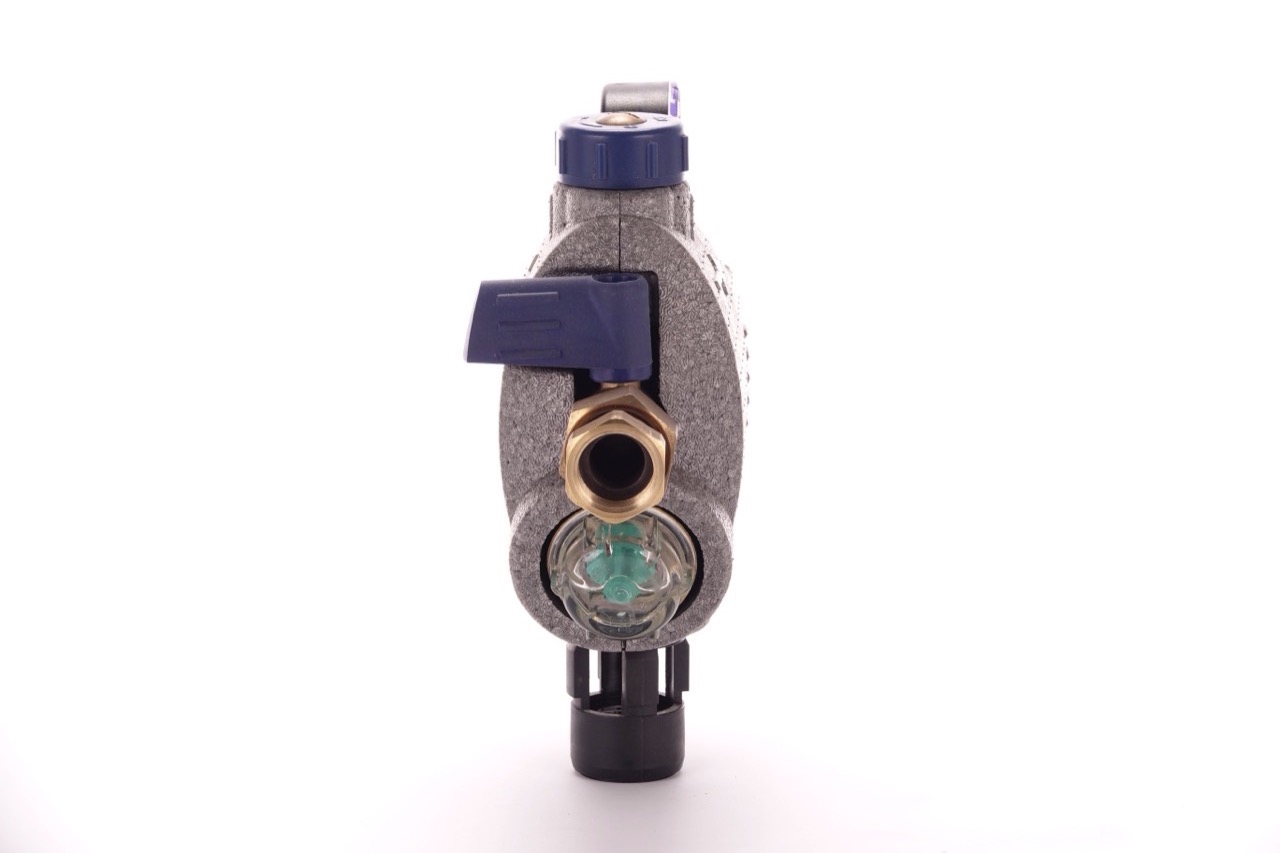

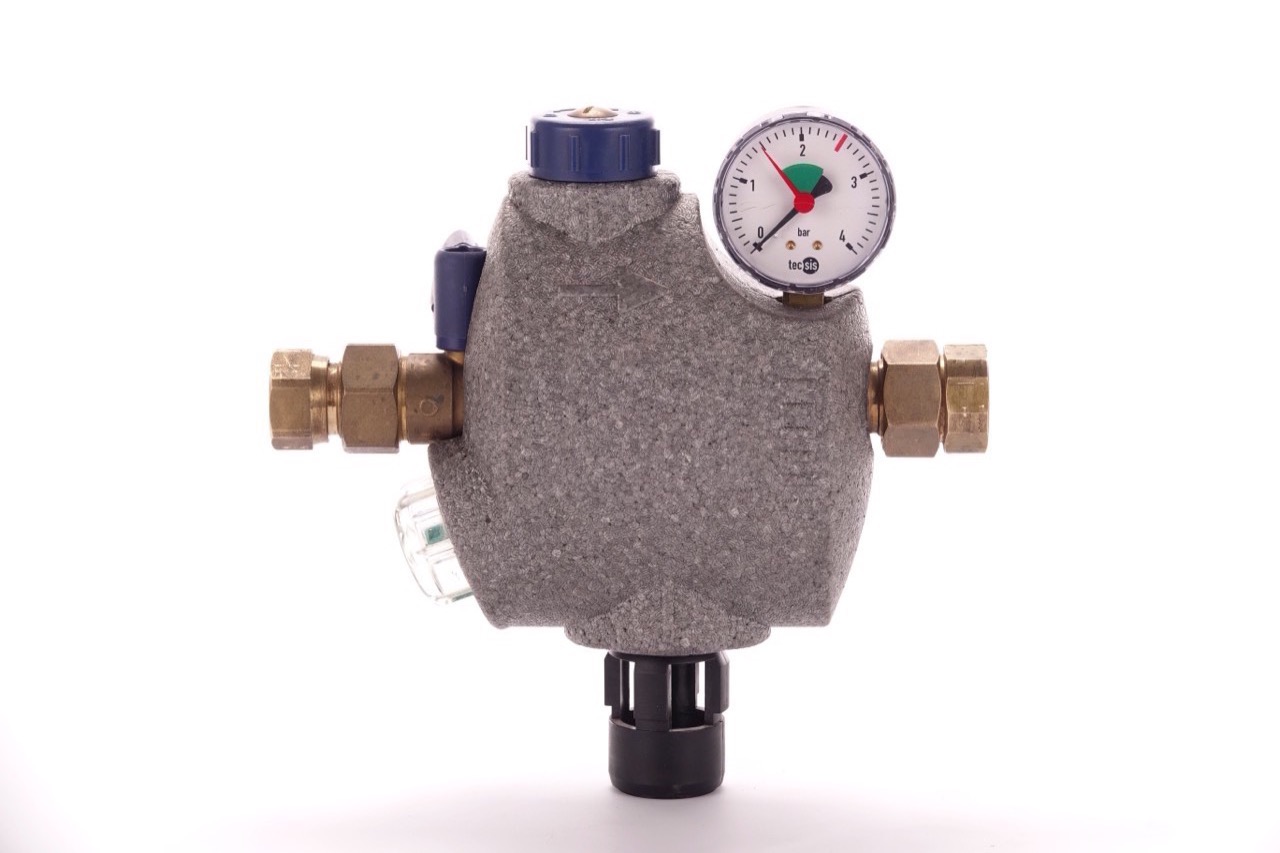

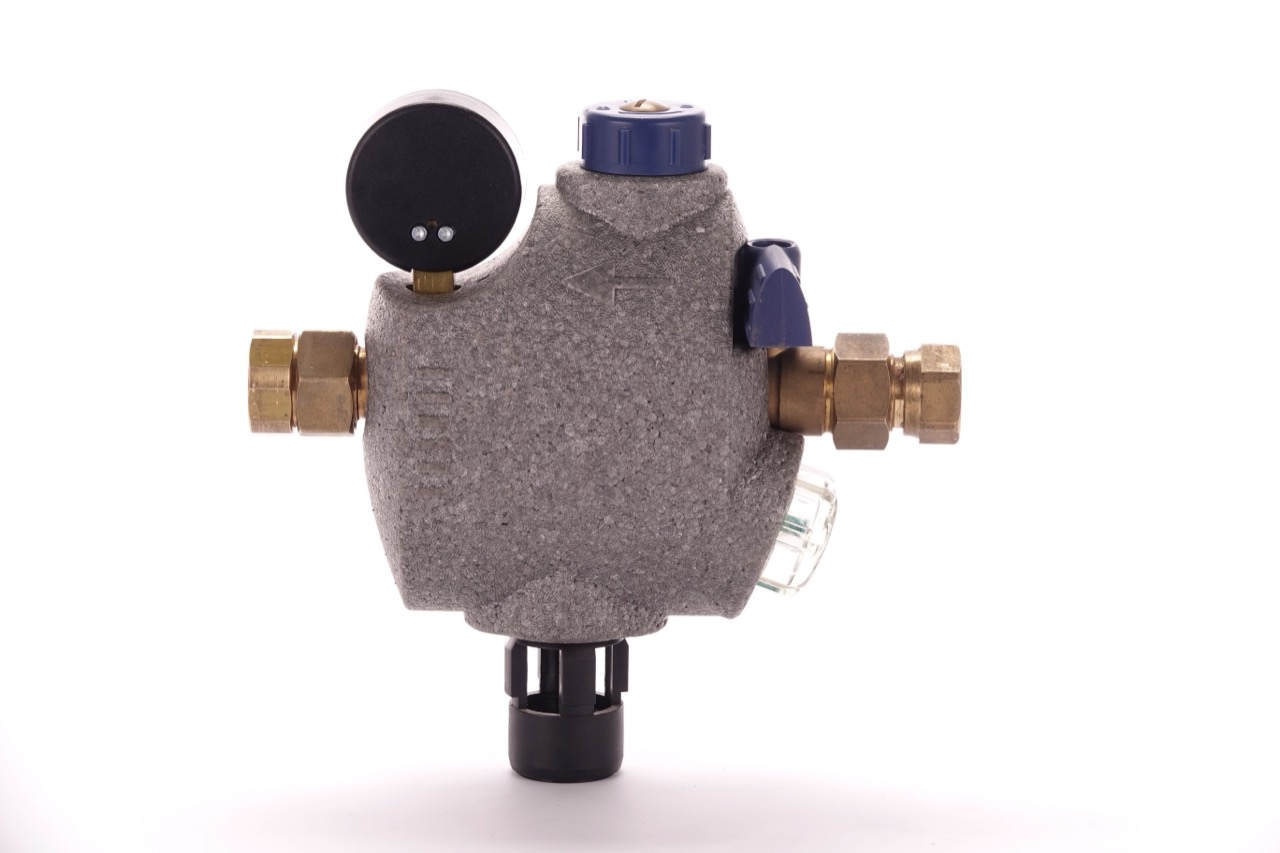

Abbildung ähnlich! Sie erhalten eine original SYR FüllCombi ähnlich diesen Abbildungen.
Es werden ausschließlich Artikel versendet, die in etwa den Bildern entsprechen.

Beschreibung des Herstellers:

Zur automatischen Befüllung von geschlossenen Heizungsanlagen, Gehäuse aus Pressmessing, mit Absperrung, Druckminderer, Manometer, Systemtrenner BA nach DIN EN 1717 bis einschließlich Flüssigkeitskategorie 4, mit beidseitigen Verschraubungen und Wärmedämmschale.

• Anschlussgröße DN15
• max. Betriebsdruck: 10 bar
• max. Betriebstemperatur: 30 °C Eingang / 65 °C Ausgang
• Medium: Trinkwasser
• Füllleistung: 1,35 m3/h bei Dp 1,5 bar
• Ausgangsdruck: 0,5 – 4 bar (Werkseinstellung 1,5 bar)
• Einbaulage: waagerecht, Trichteranschluss unten

Anwendungsbereich:

• Die FüllCombi BA 6628 dient dem automatischen Be- und Nachfüllen von Warmwasser-Zentralheizungsanlagen entsprechend DIN EN 12828.
• Gemäß DIN EN1717 wird sie fest mit der Trinkwasserleitung verbunden.
• Sinkt der Versorgungsdruck während des Füllvorgangs unter den Druck der Heizungsanlage, unterbindet der in der FüllCombi eingebaute Systemtrenner BA (zulässig bis einschließlich Flüssigkeitskategorie 4) das Zurückfließen des Heizungswassers in die Trinkwasserleitung.
• Auch Heizungswasser mit Inhibitoren (Korrosions- und Frostschutzmittel) lässt sich mit Hilfe der FüllCombi BA fest mit der Trinkwasserinstallation verbinden, dadurch entfällt der bisher übliche Schlauchanschluss.
• Nach erfolgtem Füllvorgang sollte aus Sicherheitsgründen die Absperrung der FüllCombi BA wieder geschlossen werden.

Ausführung:

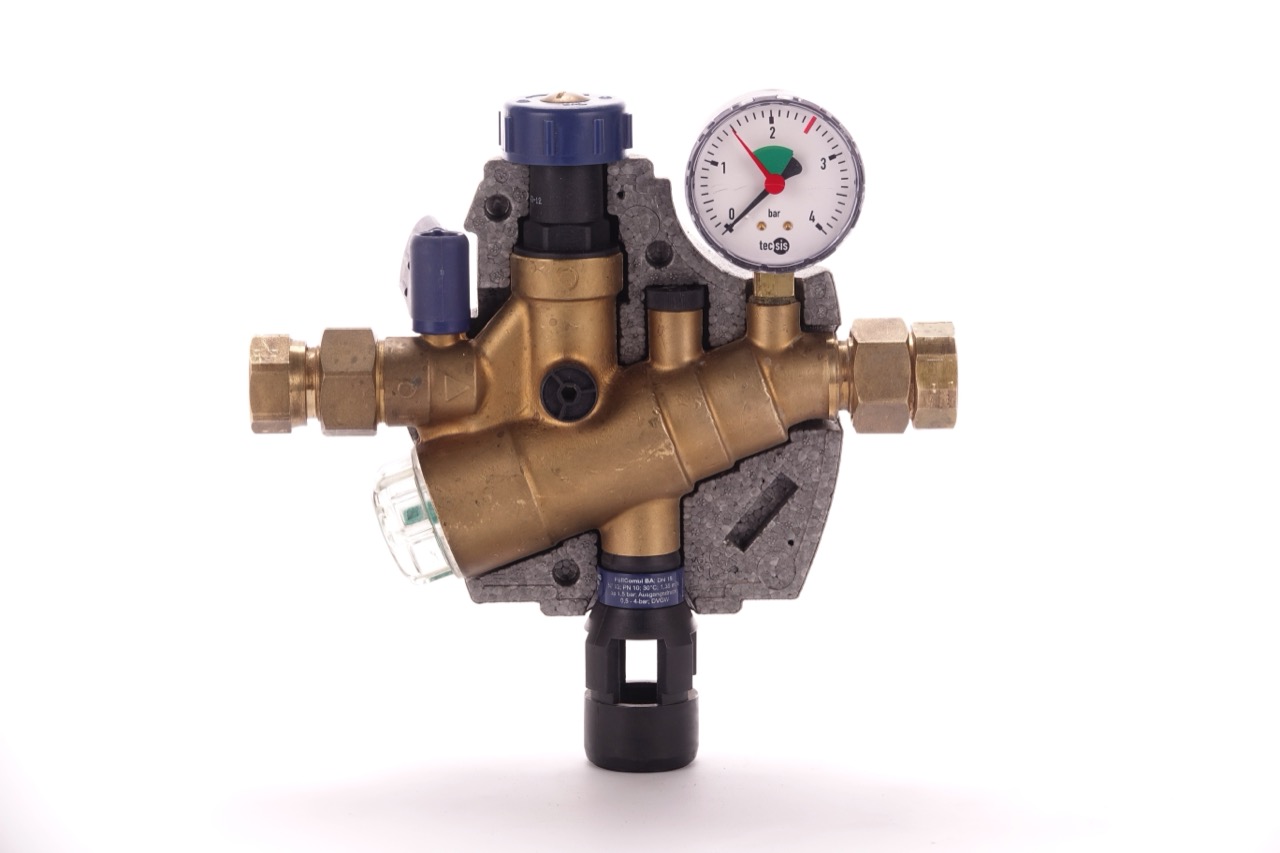

Die FüllCombi BA 6628 enthält:

• Absperrung
• Druckminderer
• Manometer
• Systemtrenner BA
• Abwasseranschluss

Werkstoffe:

• Das Gehäuse ist aus entzinkungsbeständigem Messing, die Schraubkappen sind aus hochwertigem, glasfaserverstärktem Kunststoff und die Gummiteile aus alterungsbeständigen Elastomeren gefertigt.
• Die Membrane ist durch eine Polyamid-Gewebeeinlage verstärkt, alle anderen Teile bestehen aus rostfreiem Stahl 1.4305 bzw. aus entzinkungsbeständigem Messing.
• Der Schmutzfänger aus rostfreiem Stahl hat eine Maschenweite von 0,25 mm. Alle verwendeten Materialien entsprechen den anerkannten Regeln der Technik.

Einbau:

• Die FüllCombi BA wird fest mit der Heizungsanlage verbunden.
• Die Armatur muss ständig zugänglich sein und darf nicht in Räumen montiert werden, in denen Überflutung oder Frost möglich sind.
• Der angeschlossene Entwässerungsgegenstand muss die austretende Entleerungsmenge aufnehmen können.
• Durch den Einsatz der FüllCombi BA entfällt der Anschluss einer Schlauchverbindung für die Dauer des Füllvorgangs.
• Bei Anschluss der Fülleinrichtung ist die DIN EN1717 zu beachten.

Montage:

• Die Rohrleitung ist vor dem Einbau sorgfältig durchzuspülen.
• Unter Berücksichtigung der Fließrichtung wird die FüllCombi direkt in die Heizungsleitung waagerecht und spannungsfrei installiert.
• Bei der Montage der Anschlussleitung ist auf die Vermeidung von Stagnationswasser zu achten.
• Die FüllCombi BA ist zum direkten Anschluss an den Flansch des SYR Heizungsfilters geeignet.
