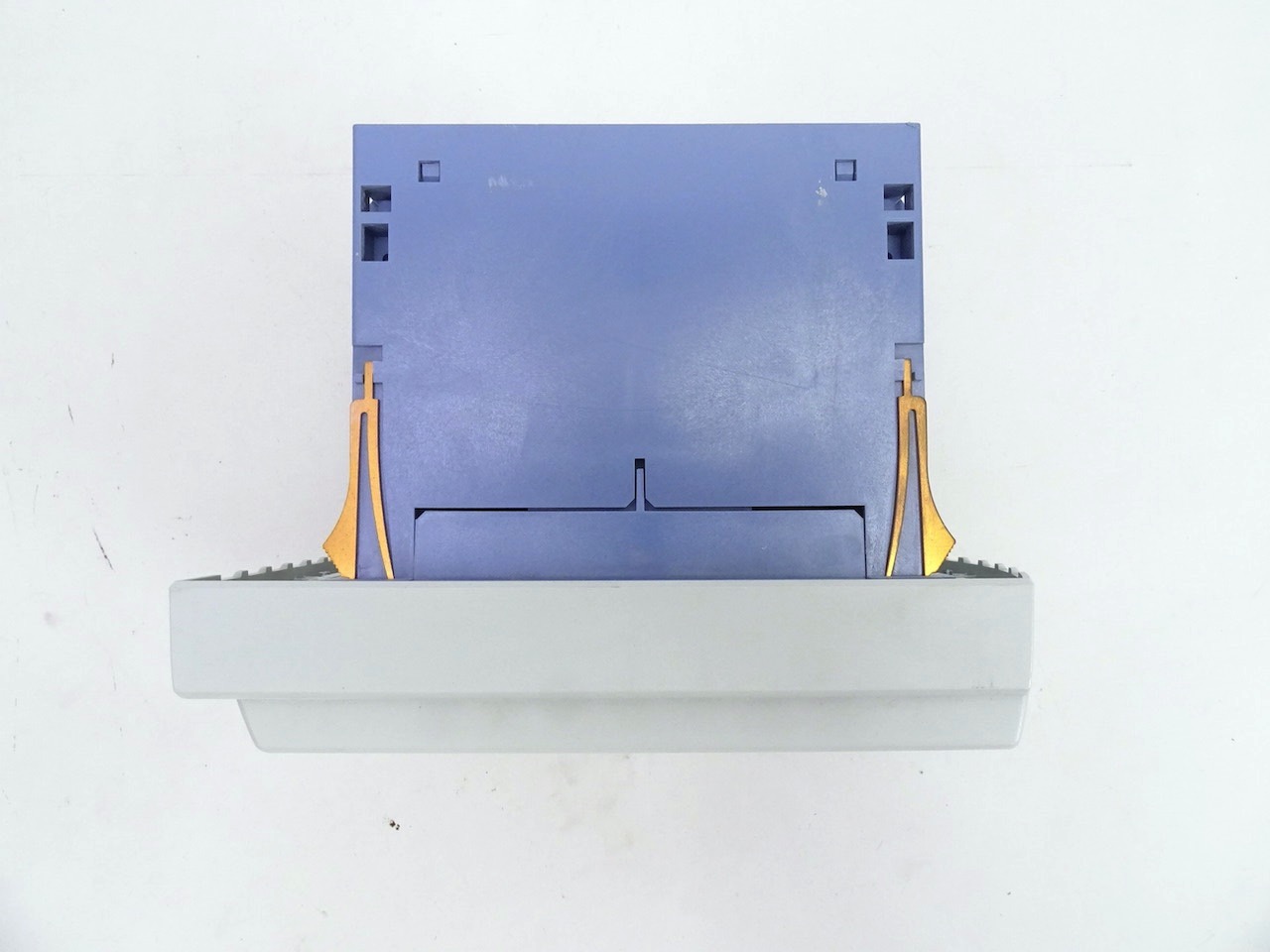

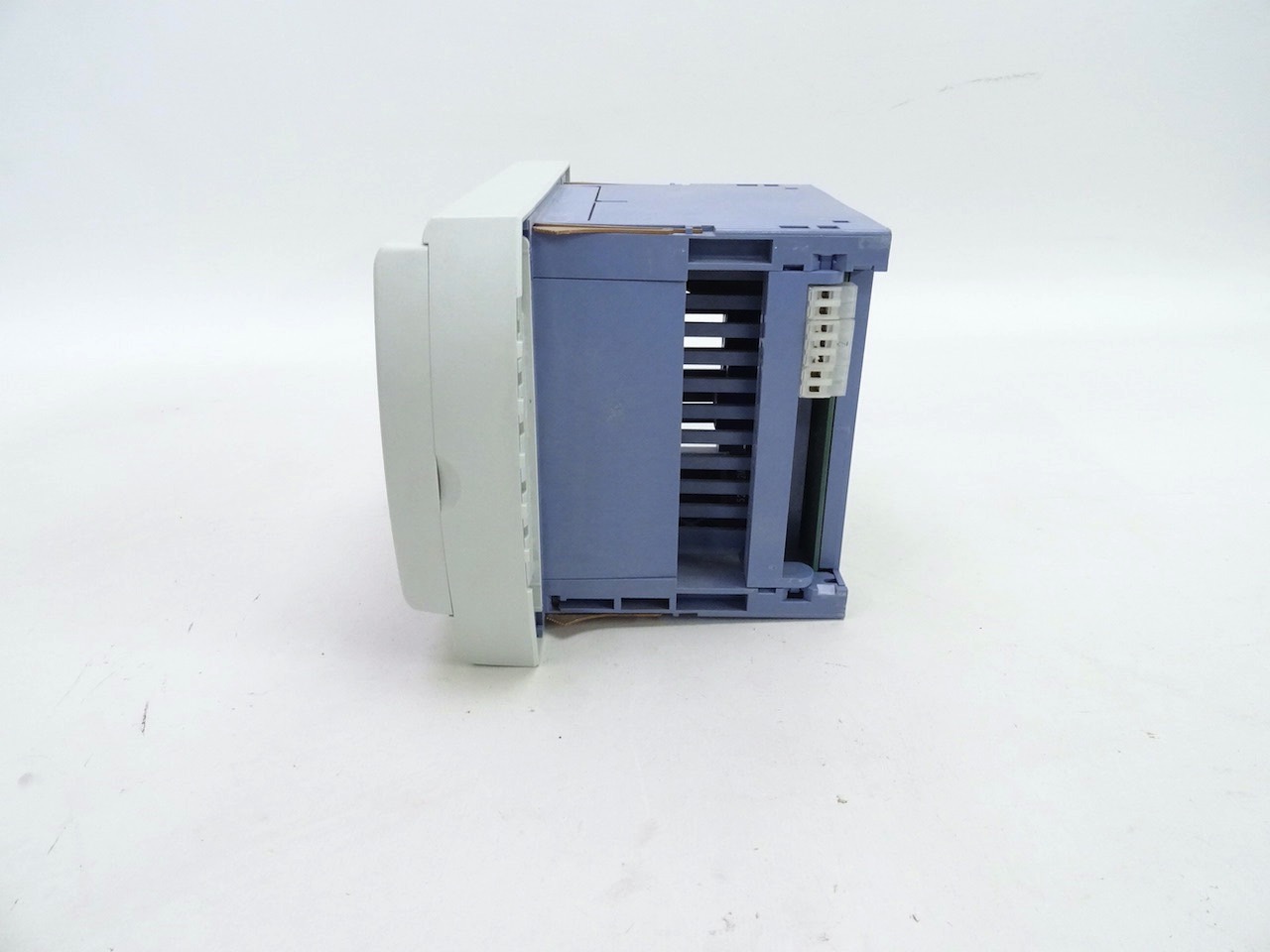

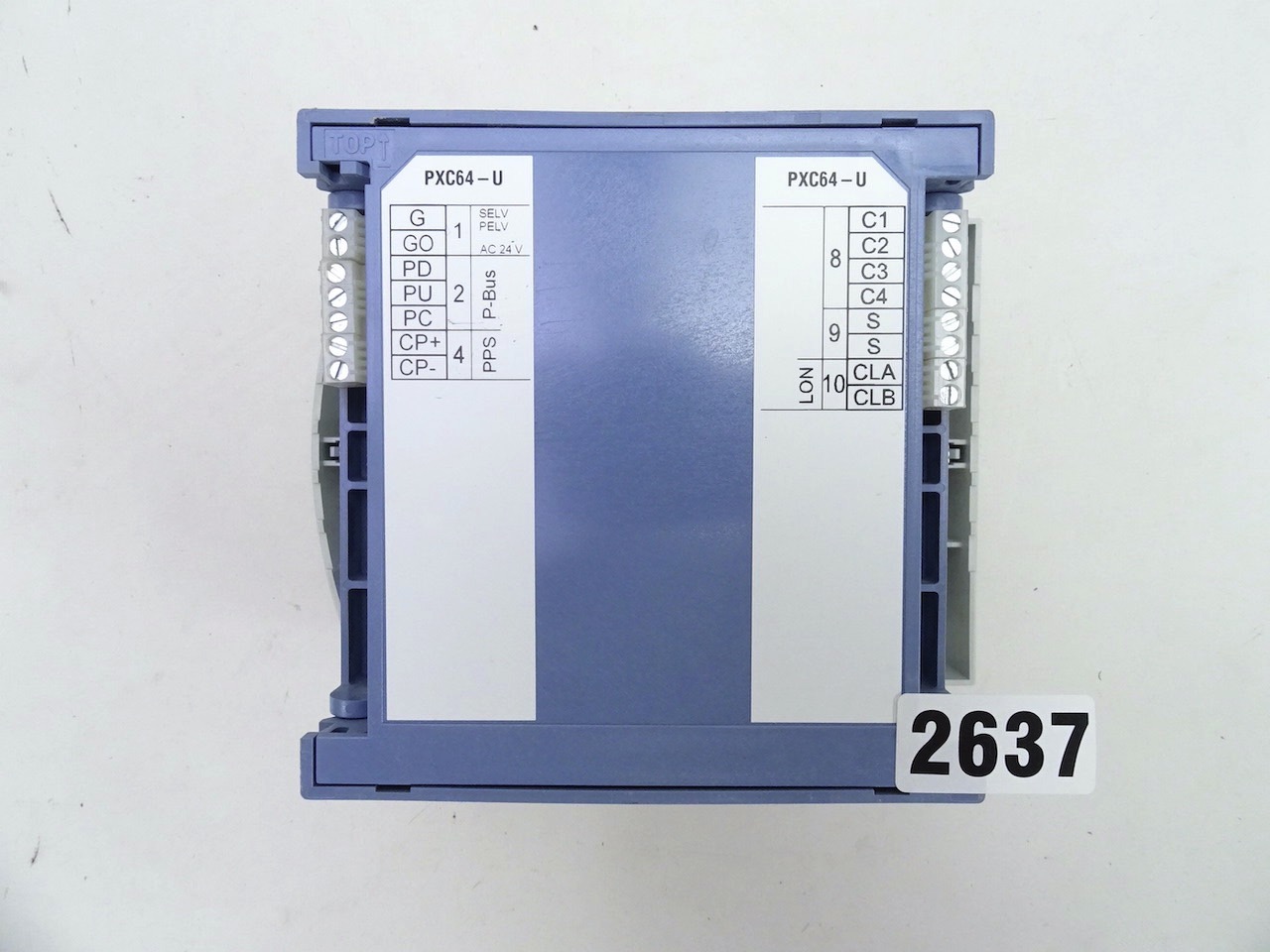

Siemens Automationsstation modulare Baureihe PXC64-U & PXM20 Modul

inkl: PXM 20

Das Angebot beinhaltet eine Automationsstation der Marke Siemens.

Beschreibung vom Hersteller:

Die Automationsstationen stellen die Infrastruktur für die Aufnahme und Abarbeitung der system- und anwendungsspezifischen Funktionen zur Verfügung und sind frei programmierbar.

Neben den Regel- und Steuerfunktionen sind auch komfortable Managementfunktionen integriert, z.B:

• Alarmmanagement mit Alarmrouting über das gesamte Netzwerk.
• Standard-, Basisund erweitertes Alarmmanagement mit überprüfender Sicherheitsübertragung und automatischer Übertragungsüberwachung
• Zeitschaltprogramme
• Trendfunktionen
• Fernmanagement-Funktion
• Zugriffsschutz auf dem gesamten Netzwerk mit individuell definierbaren Benutzerprofilen und -kategorien

Eigenschaften:

• Modulare, frei programmierbare Automationsstationen für HLK- und haustechnische Anlagen.
• Native BACnet-Automationsstation mit Kommunikation BACnet über LonTalk, PTP oder Ethernet / IP
• BTL-Label (BACnet-Kommunikation ist BTL-geprüft)
• Hohe Performance und zuverlässigen Betrieb
• Umfangreiche Management- und Systemfunktionen (Alarmmanagement, Zeitschaltprogramme, Trends, Fernmanagement, Zugriffschutz, etc.)
• Der Integrierte Web Server erlaubt generische oder grafische Web-Bedienung sowie das Versenden von Alarmen via SMS oder E-Mail
• P-Bus für den Anschluss von externen TX-I/O oder PTM I/O Modulen mit einem beliebigen Datenpunkt-Mix
• Integrationsplattform für Subsysteme und Drittsysteme
• Stand-alone-Anwendung oder Einsatz im Geräte- bzw. Systemverbund

Unterstützt die folgenden Bedienelemente:

• Raumgeräte QAX...
• lokale / netzfähige Bediengeräte PXM...
• PX-WEB (Bedienung über Web-Browser, Touch Panel oder PDA)

Programmiersprache:

Die Automationsstationen sind mit der Programmiersprache D-MAP frei programmierbar.

Dabei werden Funktionsbausteine und Compounds, die in Bibliotheken zur Verfügung stehen, grafisch zu Anlagenbetriebsprogrammen verschaltet.

Kommunikation:

Die Kommunikation erfolgt über Ethernet mit dem international normierten Standardprotokoll BACnet.

Sowohl die Peer-to-Peer-Kommunikation zu anderen Automationsstationen als auch die Verbindung zum Bediengerät PXM20-E werden unterstützt.

Die Kommunikation erfolgt über ein offenes LonTalk-System mit dem international normierten Standardprotokoll BACnet.

Sowohl die Peer-to-Peer-Kommunikation zu anderen Automationsstationen als auch die Verbindungen zu den Bediengeräten PXM20 werden unterstützt.

Die Kommunikation erfolgt über das öffentliche Telefonnetz mit dem international normierten Standardprotokoll BACnet

Daten (FSM 20):

• Betriebsspannung AC 24 V ± 20 %
• Sicherheitskleinspannung SELV
• Schutzkleinspannung PELV HD 384
• Frequenz 50/60 Hz
• Stromaufnahme 4 A
• Leistungsaufnahme PXC64-U 45 VA
• Absicherung intern thermisch, automatische Rückstellung
• Prozessor MOTOROLA Power PC 32 Bit
• Datensicherung bei Stromausfall Applikationen, Parameter (FLASH) > 10 Jahre
• Runtime Daten (Gestützt mit Li-Batterie) > 4 Jahre
• Realtime Clock (Gestützt mit Li-Batterie) > 4 Jahre
• Schnittstellentyp 100BaseTX, IEEE 802.3 kompatibel
• Bitrate 10 / 100 MBit/s, Autosensing
• Anschluss RJ45 Buchse geschirmt
• Verkabelung Kabeltyp Standard mindestens CAT5 UTP (Unshielded Twisted Pair) oder STP (Shielded Twisted Pair) Kabellänge max. 100m
• Netzwerk TP/FT-10 Baudrate 78 kBit/s Protokoll BACnet Schnittstellen-Chip Echelon Processor TMPN3150B1AF
