Sauter Ventilantrieb mit Sicherheitsfunktion

Das Angebot beinhaltet einen Ventilantrieb der Marke Sauter.

Hinweis:

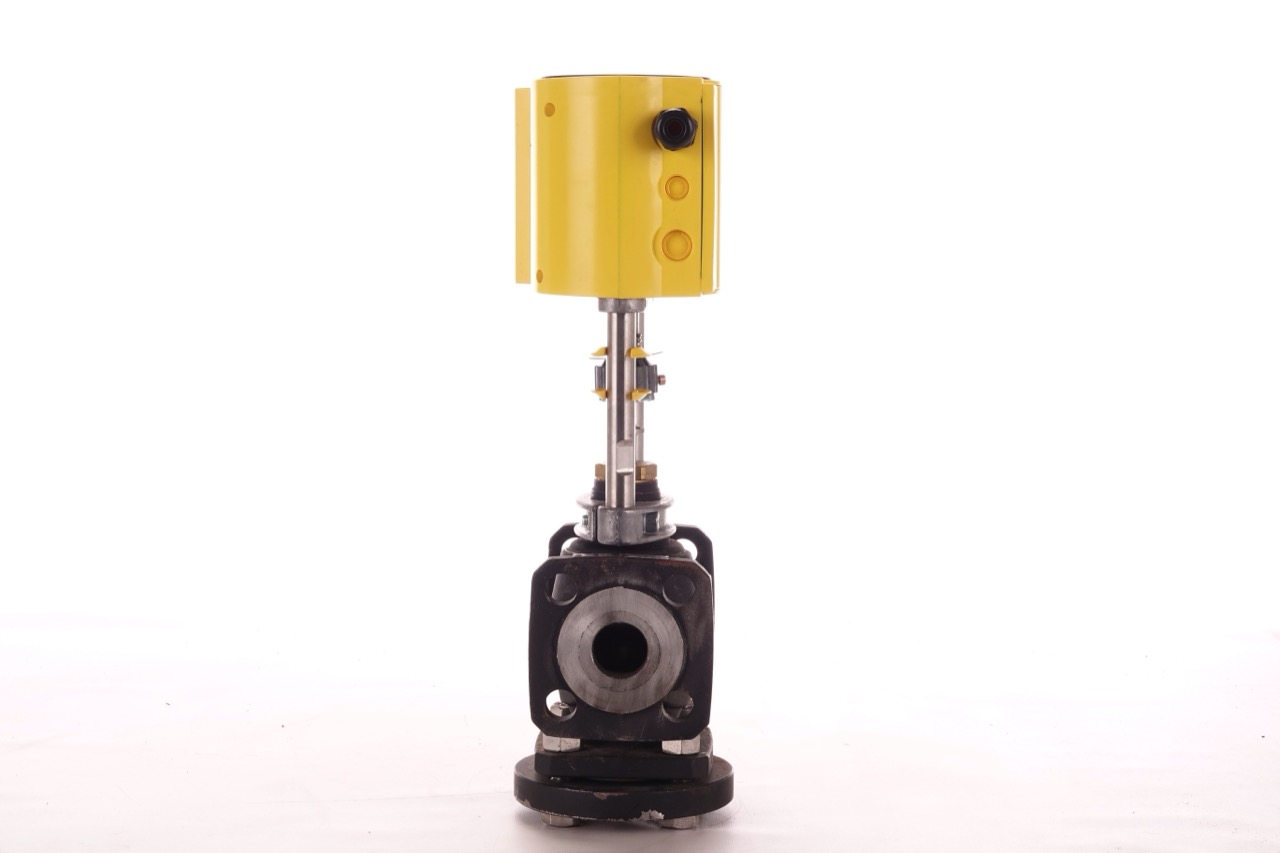

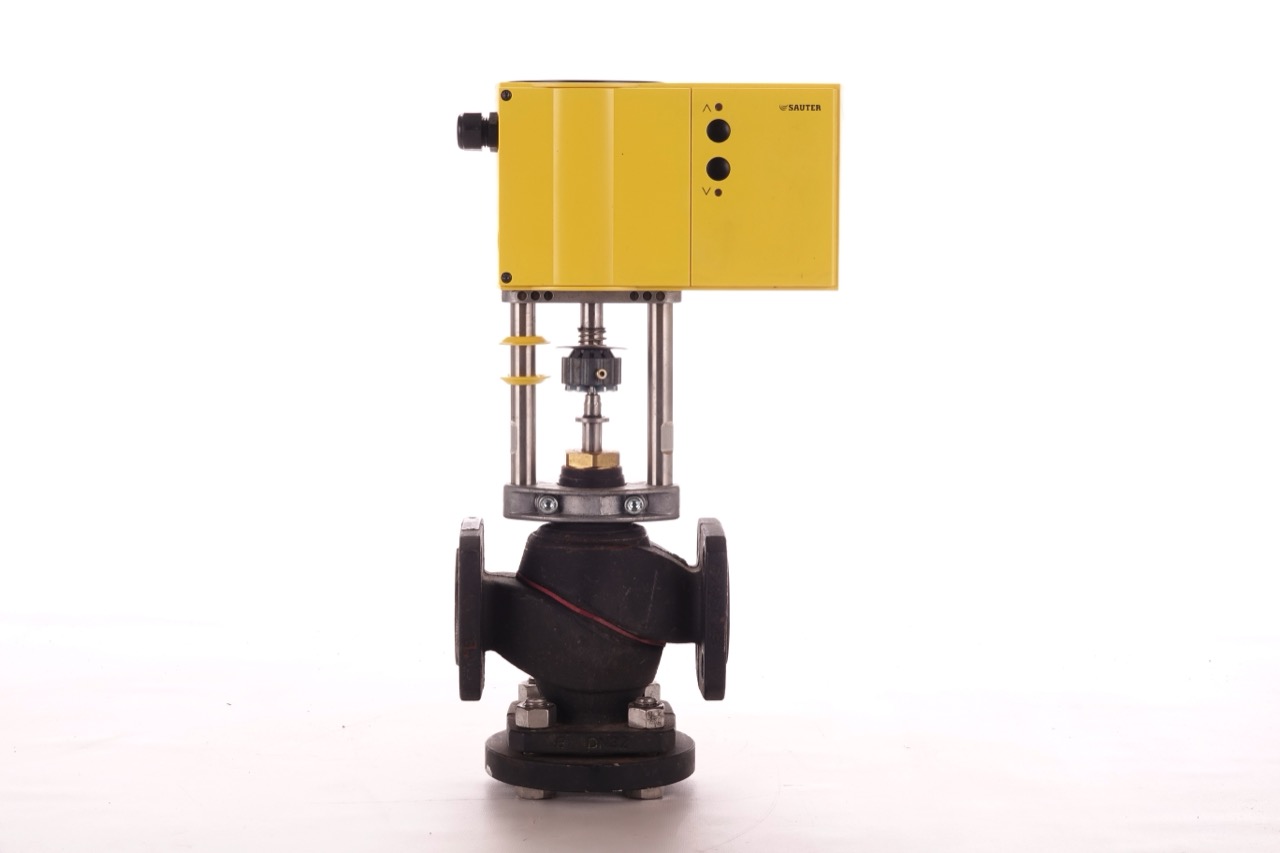

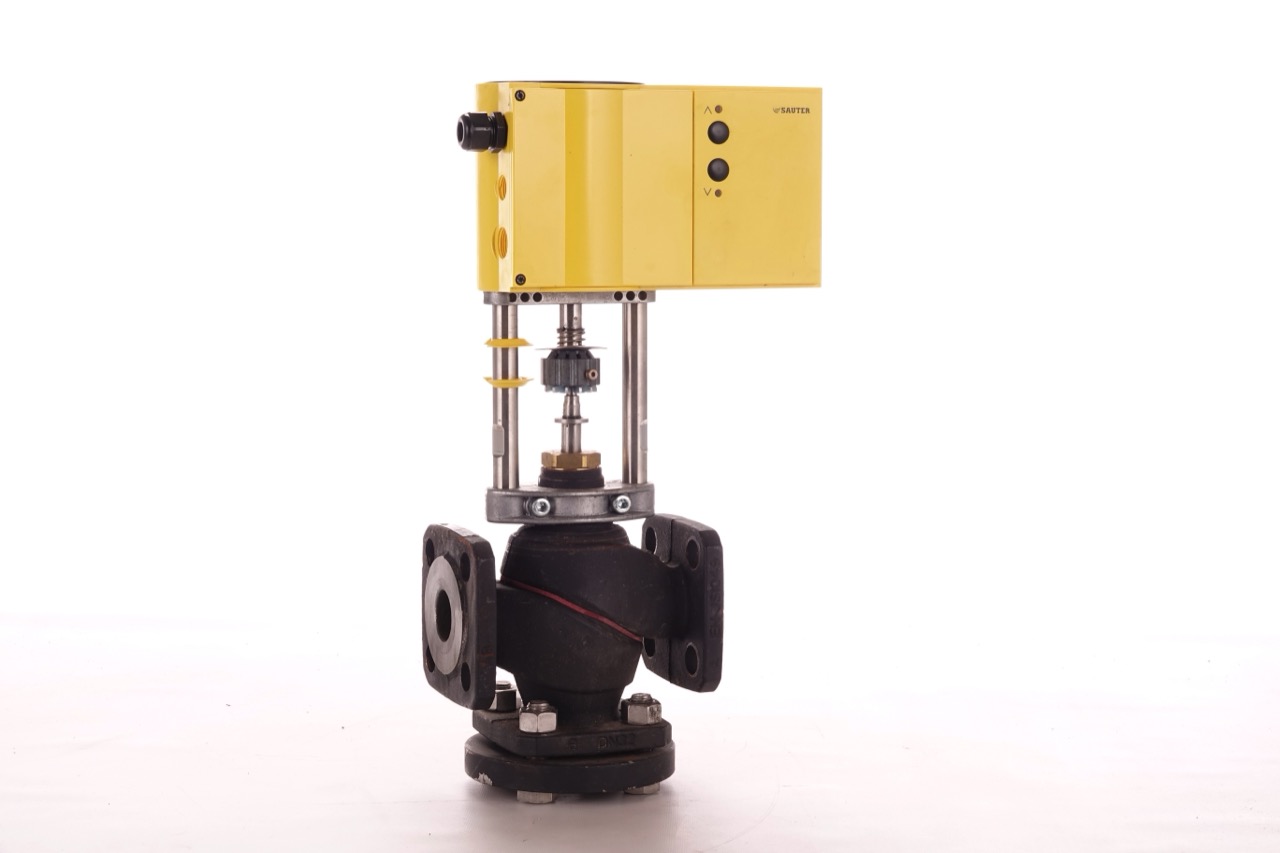

Abbildung ähnlich! Sie erhalten eine original Sauter Ventilantrieb ähnlich dieser Abbildung.
Es werden ausschließlich Artikel versendet, die in etwa den Bildern entsprechen.

Beschreibung vom Hersteller:

Vorteil für mehr Energieeffizienz
Automatische Ventiladaption, präzises Ansteuern und hohe Energieeffizienz mit niedrigsten Laufgeräuschen

• Betätigen der 2- oder 3-Wege-Ventile der Typenreihen VUG/BUG und VUP nach DIN EN 14597
• Für Regler mit stetigem Ausgang (0...10 V oder 4...20 mA) und schaltendem Ausgang (2-Punkt oder 3-Punkt-Steuerung)
• Ventilantrieb mit Sicherheitsfunktion (nach DIN EN 14597) und Schubkraft von 1100 N, in Ausführung Normally Closed (NC) oder Normally Open (NO)
• Schrittmotor mit Ansteuerungselektronik SAUTER Universal Technology (SUT) und elektronischer kraftabhängiger Abschaltung
• Einfacher Zusammenbau mit Ventil; Spindelverbindung erfolgt automatisch nach Anlegen der Steuerspannung (patentiertes System)
• Automatisches Erkennen des anliegenden Steuersignals (stetig oder schaltend), Anzeige mittels 2 LED
• Kodierschalter zur Auswahl von Kennlinie und Laufzeit
• Kennlinienart (linear/quadratisch/gleichprozentig) am Antrieb einstellbar
• Selbständige Adaptierung an den Hub des Ventils (min. Ventilhub 8 mm, max. Ventilhub 49 mm); der eingemessene Hub wird gespeichert und geht auch bei Spannungsunterbrechung nicht verloren
• Wirksinn auswählbar über Schraubklemmen beim elektrischen Anschluss
• Drucktasten aussen am Gehäuse zur Handverstellung mit Motorausschaltung und als Auslöser für eine Neuinitialisierung
• Zahlreiche Adapter ermöglichen den Aufbau auf Fremdventile
• Wartungsfreies Getriebe aus Sinterstahl, Getriebeplatine aus Stahl
• Federpaket und Montagesäule aus nicht rostendem Stahl, Montagebügel aus Leichtmetallguss für den Ventilanbau

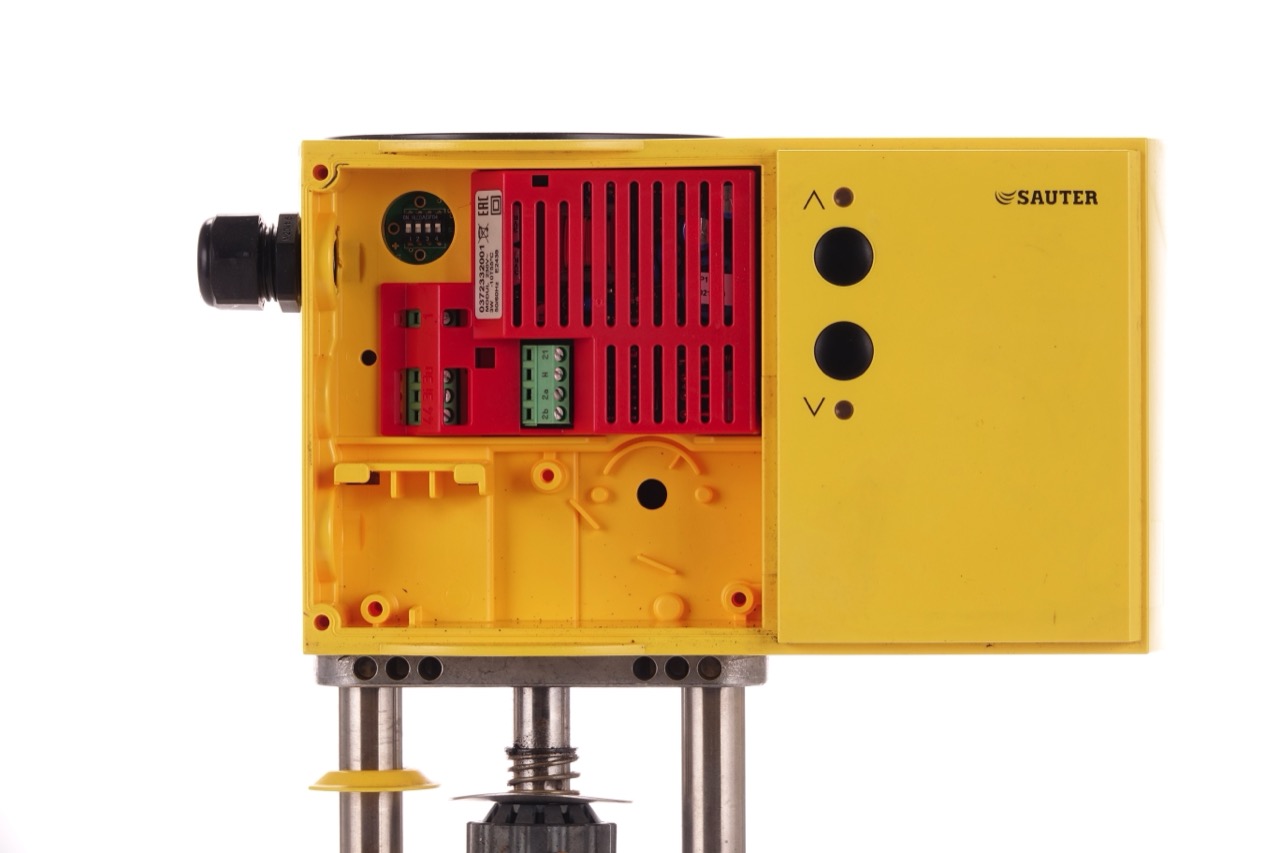

• Elektrische Anschlüsse (max. 2,5 mm2) mit Schraubklemmen
• Drei ausbrechbare Kabeleinführungen für M20 × 1,5 (2×) und M16 × 1,5
• Montage senkrecht stehend bis waagerecht, nicht hängend

Daten:

Elektrische Versorgung

• Speisespannung: 24 V~ ±20%, 50...60 Hz
• Speisespannung: 24 V= ±15%
• Speisespannung: 230 V~ ±15%, 50...60 Hz (mit Zubehör)
• Leistungsaufnahme: 24 V~/24 V= 10 W, 18 VA 230 V~ (mit Zubehör) 11 W / 24 VA

Kenngrössen

• Laufzeit Motor: 2/4/6 s/mm
• Laufzeit Feder1): 15...30 s
• Schubkraft: 1100 N
• Anzahl Federrückzüge: > 40 000
• Ansprechzeit bei 3-Punkt: 200 ms

Stellungsregler

• Steuersignal: 1 0...10 V, Ri = 100 kΩ
• Steuersignal: 2 4...20 mA, Ri = 50 Ω
• Stellungsrückmeldung: 0...10 V, Bürde > 2,5 kΩ
• Anfangspunkt U0: 0 V bzw. 10 V
• Aussteuerspanne ΔU: 10 V
• Schaltbereich Xsh: 300 mV

Umgebungsbedingungen

• Zul. Umgebungstemperatur: –10...55 °C
• Zul. Umgebungsfeuchte: < 95% rF ohne Kondensation
• Mediumstemperatur Max.: 130 °C

Konstruktiver Aufbau

• Gehäuse: Zweiteilig, gelb
• Gehäusematerial: Schwer entflammbarer Kunststoff

Normen, Richtlinien

• Schutzart: IP66 (EN60529)
• Schutzklasse: III (IEC 60730)
