Ochsner Luft-Wasser-Wärmepumpe In Splitausführung AIR 29 C12A

Das Angebot beinhaltet eine Split-Anlage Luft-Wasser Wärmepumpe der Marke Ochsner.

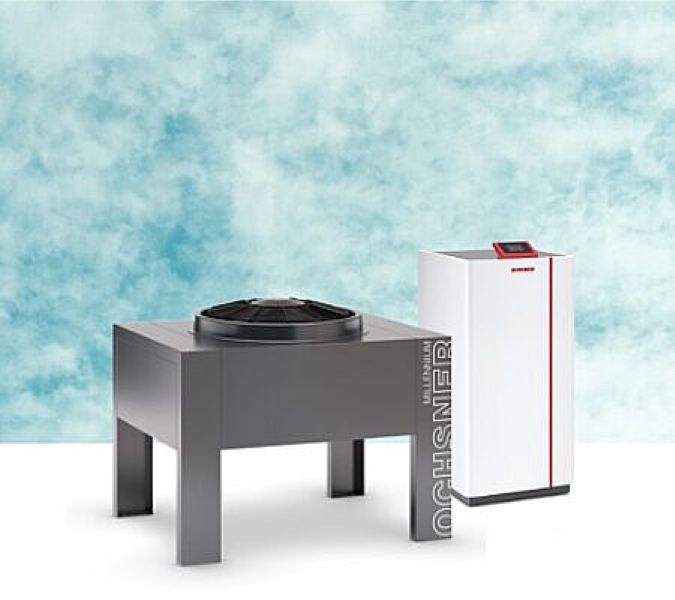

Lieferumfang:

• Innen-Einheit inkl. Steuerung
• Außeneinheit

Beschreibung vom Hersteller:

Die Wärmepumpe eignet sich für größere Gebäudeheizlasten zwischen 16 und 26 kW.

Sie liefert Heizwärme und Warmwasser bis 65 °C.

Zusätzlich kann sie für die aktive Kühlung ausgelegt werden.

Das Innenteil findet auf knapp einem halben Quadratmeter Platz.

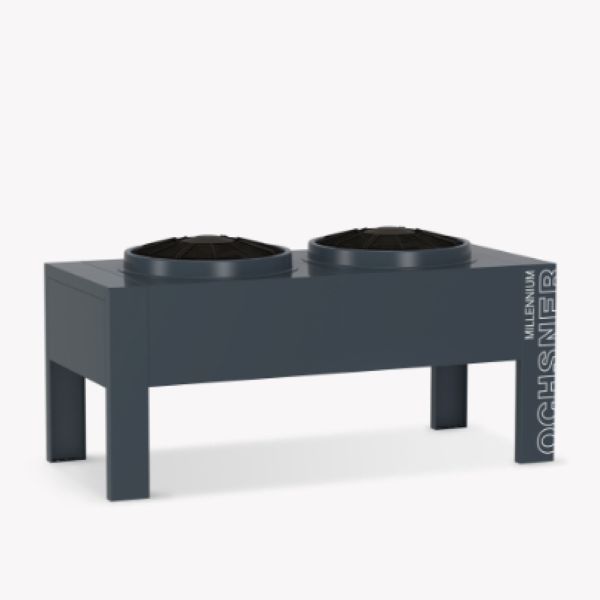

Das Außenteil ist mit zwei hocheffizienten Horizontal-Tischverdampfern ausgestattet.

Für höhere Leistungsanforderungen ist die AIR 29 kaskadierbar.

Heizen und Kühlen

Die Wärmepumpe ist das einzige Heizsystem, das auch Kühlen kann.

Bei der Kühlung wird durch die Heizungsrohre der Fußboden-/Wandheizung die höhere Temperatur des Innenraumes aufgenommen und über einen Wärmetauscher an das kühlere Medium (Erdreich oder Wasser) abgegeben.

Prinzipiell muss man zwischen zwei Arten von Kühlung unterscheiden: aktiver und passiver Kühlung – OCHSNER Wärmepumpen können Ihnen grundsätzlich beides bieten - bitte beachten Sie hierzu die Technischen Daten der jeweiligen Wärmepumpen-Type.

OTE Wohnklima-Manager

OCHSNER setzt mit dem OTE Wohnklima-Manager auf intelligente Bedienerfreundlichkeit bei der Regelung Ihrer Wärmepumpenanlage.

Die OTE bietet Ihnen höchsten Komfort, maximale Energieeffizienz und größte Betriebssicherheit.

Neben allen Funktionen für die Wärmepumpe regelt die OTE Steuerung universell auch Warmwasserbereitung, Kühlbetrieb und Schwimmbad.

Auch zusätzliche Wärmeerzeuger wie Heizkessel oder weitere Wärmeabnehmer sind ansteuerbar.

Schallreduktion durch Flüstermanagement

Durch das einzigartige und patentierte Flüster-Management wird die Schallemission der OCHSNER Horizontal-Splitverdampfer auf ein absolutes Minimum reduziert.

Damit sind diese während des Betriebes kaum mehr zu hören.

Beim serienmäßig integrierten Silent Mode wird die Drehzahl des Lüfters in Abhängigkeit der Luftaußentemperatur nach einer fixen proportionalen Funktion gesenkt.

Damit wird sichergestellt, dass beispielsweise im Sommer bei Warmwasserbereitung oder Poolheizung die bereits im Normalbetrieb extrem niedrige Schallemission nochmals gesenkt wird.

Der Silent Mode kann zu vier frei wählbaren Zeitintervallen eingestellt werden.

Das Super Silent Paket ist für alle Typen der Serie AIR optional erhältlich und wird bei besonderer Sensibilität empfohlen.

Aus der Luftfahrtindustrie abgeleitete Konstruktions-Optimierungen führen hier zu einer zusätzlichen Schallreduktion um - 3 dB(A).

Funktionen

• Ein einzigartiges Sicherheits - Managment - System wacht über die Verfügbarkeit der Wärmepumpe und des Heiz-/ Kühlsystems, vollautomatisches Umschalten auf aktives Kühlen (für Option Klimawärmepumpe).
• Neben speziellen Funktionen für die Wärmepumpe regelt die OTE - Steuerung einen Pumpenkreis sowie einen
• Mischerkreis (beide mit Kühlfunktion konfigurierbar).
• Auf Wunsch kann auch die Warmwasserbereitung mit Legionellenschaltung angesteuert werden.
• Mit der OTE - Steuerung können bis zu 16 Verbraucherkreise (Heizen & Kühlen),
• 8 Warmwasserkreise sowie 8 Wärmepumpen kaskadiert werden.
• Sichere Inbetriebnahme durch dialoggeführten Inbetriebnahmeassistenten.
• Volle Kommunikationsfähigkeit über Webserver web2com (optional).
• GMLW ist nur mit OCHSNER Regelung OTE möglich.
• Integrierte Abtausteuerung: bedarfsgesteuert über Microprozessor zur Minimierung allfälliger Abtauverluste.

Daten:

GERÄTEDATEN

• Best.-Nr. 287050V
• Geeignete Gebäudeheizlast kW 22 - 28
• Vorlauftemperatur max. °C 65

Innenteil

• Abmessungen (HxBxT) mm 1.289x600x680
• Anschluss Hydraulik (Dimension) Zoll 1 1/2
• Anschluss Hydraulik (Anschlussart) Außengewinde
• Anschluss Flüssigkeitsleitung (Außendurchmesser) mm 16
• Anschluss Sauggasleitung (Außendurchmesser) mm 35
• Gewicht (ohne Verpackung) kg 160
• Standardfarbe Weiß/Anthrazit
• Schallleistungspegel (EN 12102) dB(A) 56
• Schalldruckpegel (in 1 m) dB(A) 47,5

Außenteil

• Abmessungen (HxBxT) mm 1.104x2.224x965
• Gewicht (ohne Verpackung) kg 175
• Standardfarbe Grau (RAL 7016)
• Gehäuseausführung Edelstahl, beschichtet
• Ventilator-Anzahl Stk. 2
• Schallleistungspegel (EN 12102) / Schalldruckpegel
• (in 3 m) dB(A) 62 / 44 Nominal
• Schallleistungspegel (EN 12102) / Schalldruckpegel
• (in 3 m) dB(A) 58 / 40 Silent Mode
• Verdampfer-Bauart Lamellenrohr
• Verdampfer-Material (WQA) Kupfer/Aluminium

KÄLTEKREISLAUF

• Kältemittel R407C
• Kältemittelmenge kg 15
• Kältemittel-Betriebsdruck max. bar 30
• Verdichter-Bauart Scroll
• Abtautechnik Kältekreisumkehr

ELEKTRISCHE DATEN

• Frequenz Hz 50
• Leistungsfaktor 0,81
• Spannungsschwankungen/Flicker ≤16A: EN 61000-3-3
• Oberschwingungen >16A: EN 61000-3-12
• Netzimpedanz max. (Zmax) Ohm -

Hauptstromkreis

• Bemessungsspannungsbereich V ~380-400 3/N/PE
• Betriebsstrom max. A 21,1
• Anlaufstrom max. A 31,4
• Absicherung 1x C25A 3p

Steuerstromkreis

• Bemessungsspannungsbereich V ~220-240 L1/N/PE
• Bemessungsstrom A 6,3
• Absicherung 1x C13A 1p

WÄRMENUTZUNGSANLAGE

• Kondensator-Bauart (WNA) Plattenwärmetauscher
• Kondensator-Material (WNA) Edelstahl 1.4301
• Temperaturdifferenz (WNA) K 5
• Volumenstrom (WNA) m³/h 4,4
• Restförderhöhe (WNA) mbar 200
• Volumenstrommessteil intern
• Umwälzpumpe intern
• Wärmeträger Wasser
• Wärmeträger-Betriebsdruck max. bar 3
• Einsatzgrenzen Heizen min. / max. °C - / 65

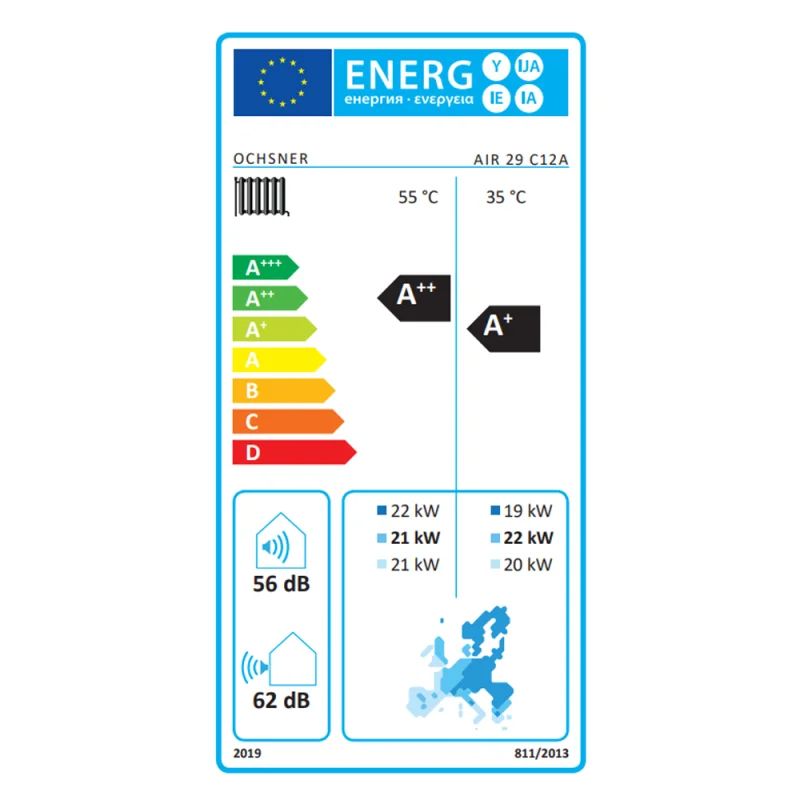

ENERGIEEFFIZIENZ (KLIMAZONE MITTEL, ERP)

• bei max. Vorlauftemperatur (Heizen) °C 35 55
• Energieeffizienzklasse (D bis A+++) A+ A++
• P-rated kW 22 21
• Wirkungsgrad ETAs % 148,0 125,0
• SCOP 3,78 3,21
• bei min. Vorlauftemperatur (Kühlen) °C 18 7
• SEER - -

ANBINDELEITUNG

• Leitungslänge max. m 20
• Außenteil höher max. m 10
• Außenteil tiefer max. m 2,97
