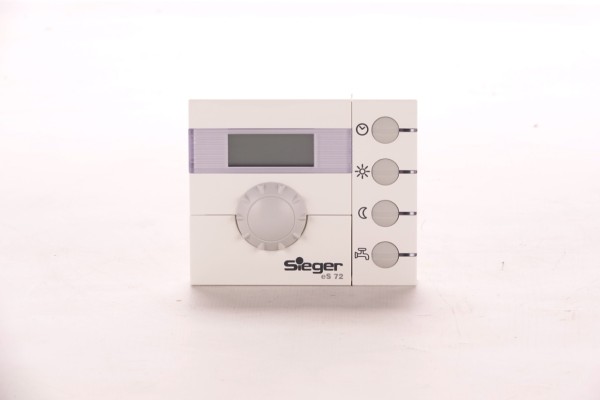

Sieger Raumstation eStar eS 72/2

Das Angebot beinhaltet eine Bedieneinheit der Marke Sieger.

Hinweis:

Neuer unbenutzter Artikel aus Lagerbestand.

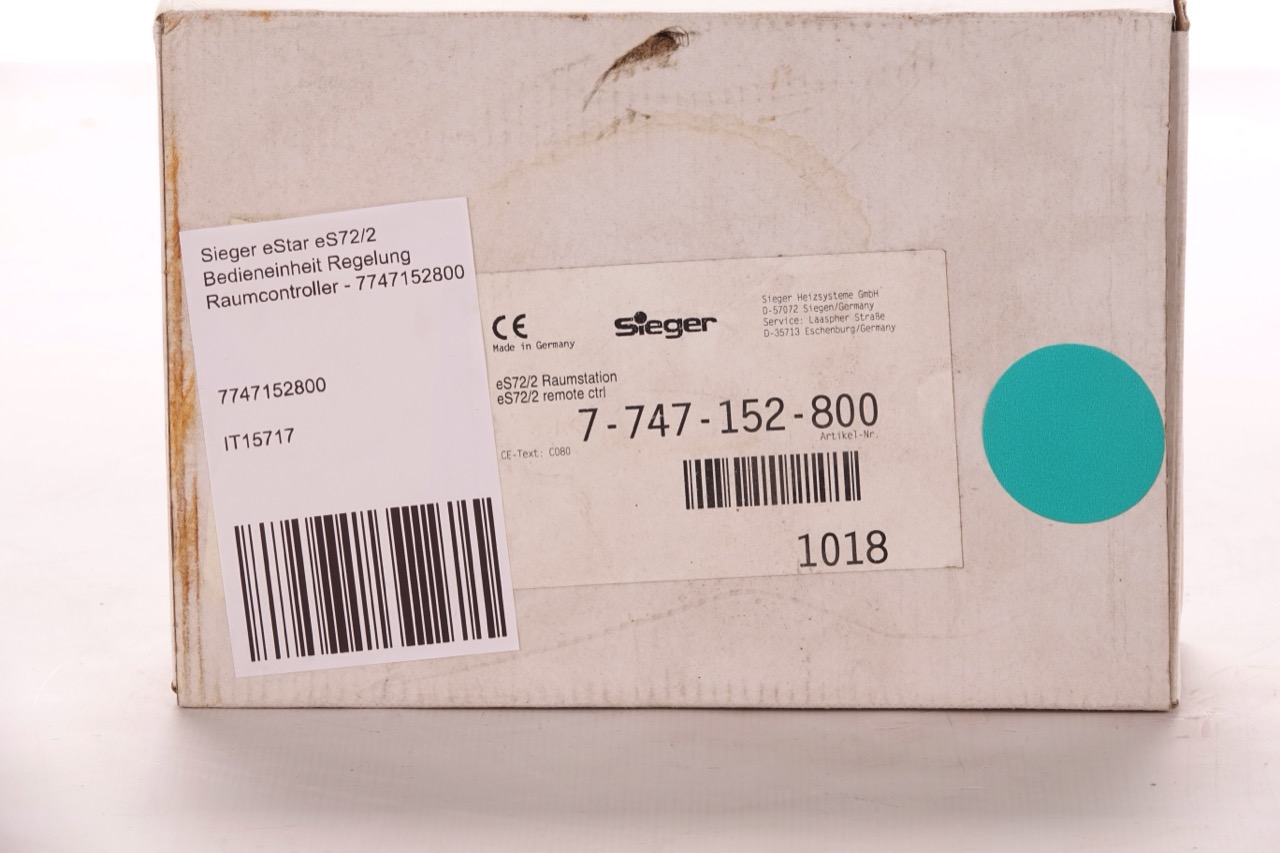

Die Originalverpackung (OVP) kann geöffnet, beschädigt oder nicht mehr vorhanden sein.

Beschreibung des Herstellers:

Die Bedieneinheit eS72 wird über ein 2-adriges BUS-Kabel mit der eStar-Regelung (eSR) des Wärmeerzeugers verbunden und mit Strom versorgt. Sie ist wahlweise als Bedieneinheit oder als Fernbedienung verwendbar.

Eine Anlage mit raumtemperaturgeführter oder außentemperaturgeführter Regelung eines direkt nachgeschalteten Heizkreises und eines modulierend arbeitenden Brenners ist allein mit der Bedieneinheit eS72 realisierbar. Ein Raumtemperaturfühler ist in die Bedieneinheit eS72 integriert. Außerdem lässt sich über die Bedieneinheit eS72 ein Warmwasserkreis mit thermischer Desinfektion und Zirkulationspumpe ansteuern sowie eine digitale Wochenschaltuhr mit acht Standardprogrammen
einstellen. Dient die Bedieneinheit eS72 als Fernbedienung, dann übernimmt die Bedieneinheit eS73 im
Regelsystem eSR die Regelung der Heizkreise und des Gas-Brennwertgeräts. Die Bedieneinheit
eS72 liefert dann die notwendigen Informationen aus dem Raum und zur Betriebsart. In beiden Anwendungsfällen zeigt das LCD-Display die gemessene Raumtemperatur an. Außerdem werden auf dem LCD-Display die Uhrzeit und der Wochentag dargestellt. Mithilfe von Wahltasten sind für den Heizbetrieb die Betriebsarten „Automatik“, „ständig Heizen“ und „ständig Absenken“ einstellbar. Die integrierte LED zeigt die aktuelle Betriebsart an. Die Funktionen der Bedieneinheit eS72 sind auf zwei Bedienebenen nach dem bewährten, einfachen Bedienkonzept durch „Drücken und Drehen“ zugänglich. Bei Bedarf ist eine Kalibrierungsfunktion für die Raumtemperatur auf der Service-Ebene nutzbar, die über eine seitliche, versenkte Taste zu aktivieren ist. Auf der Service- Ebene können vom Heizungsfachmann verschiedene Parameter an der Anlage eingestellt werden, z. B. Aktivieren der Warmwasserbereitung mit fester Ansteuerung einer Zirkulationspumpe oder Definieren von Funktionen der thermischen Desinfektion.

Ausstattung:

• LCD-Display zur Anzeige der eingestellten Werte und Temperaturen (Daueranzeige: gemessene Raumtemperatur)
• Drehknopf zum Verändern von Werten, die beim Drücken eine Taste im Display angezeigt werden oder zum Menüwechsel auf der Service-Ebene
• Betriebsarten-Wahltaste mit LED für automatischen Heizbetrieb nach Schaltuhr
• Betriebsarten-Wahltaste mit LED für normalen Heizbetrieb (Tagbetrieb – „ständig Heizen“)
• Betriebsarten-Wahltaste mit LED für abgesenkten Heizbetrieb (Nachtbetrieb – „ständig Absenken“)
• Taste mit LED zum Aktivieren einer Warmwasser-Einmalladung oder zum Einstellen der Warmwassertemperatur
• Abdeckklappe der zweiten Bedienebene
• Taste zur Auswahl des Heizprogramms
• Taste zum Einstellen der Uhrzeit und des Wochentags

Eigenschaften:

• Bedieneinheit für eSR-Kessel
• In Verbindung mit dem Heizsystem „Raumvorlauf“ ist der zugeordnete Heizkreis raumtemperaturgeführt regelbar.
• Beim Verändern des am Drehknopf eingestellten Sollwertes ändert sich die Vorlauftemperatur. Pro 1 °C Raumtemperatur ändert sich die Vorlauftemperatur um ca. 2,5 °C bis 3 °C.
• Störungsanzeige durch Aufblinken aller LEDs
• automatische Anpassung der Vorlauftemperatur bei externen Raumtemperatureinflüssen (Störgrößen)
• Raumtemperatur-Überwachung im Nachtbetrieb mithilfe des Raumtemperaturfühlers
• je Heizkreis einsetzbar
• mikroprozessorgesteuert

Lieferumfang:

• Bedieneinheit eS72/2 mit integriertem Raumtemperaturfühler
• Wandhalterung
• Außenfühler ist nicht im Lieferumfang enthalten
