Belimo Klappenantrieb NM24A

10 Nm, AC/DC 24 V, Auf/Zu, 3-Punkt, 150 s, IP54

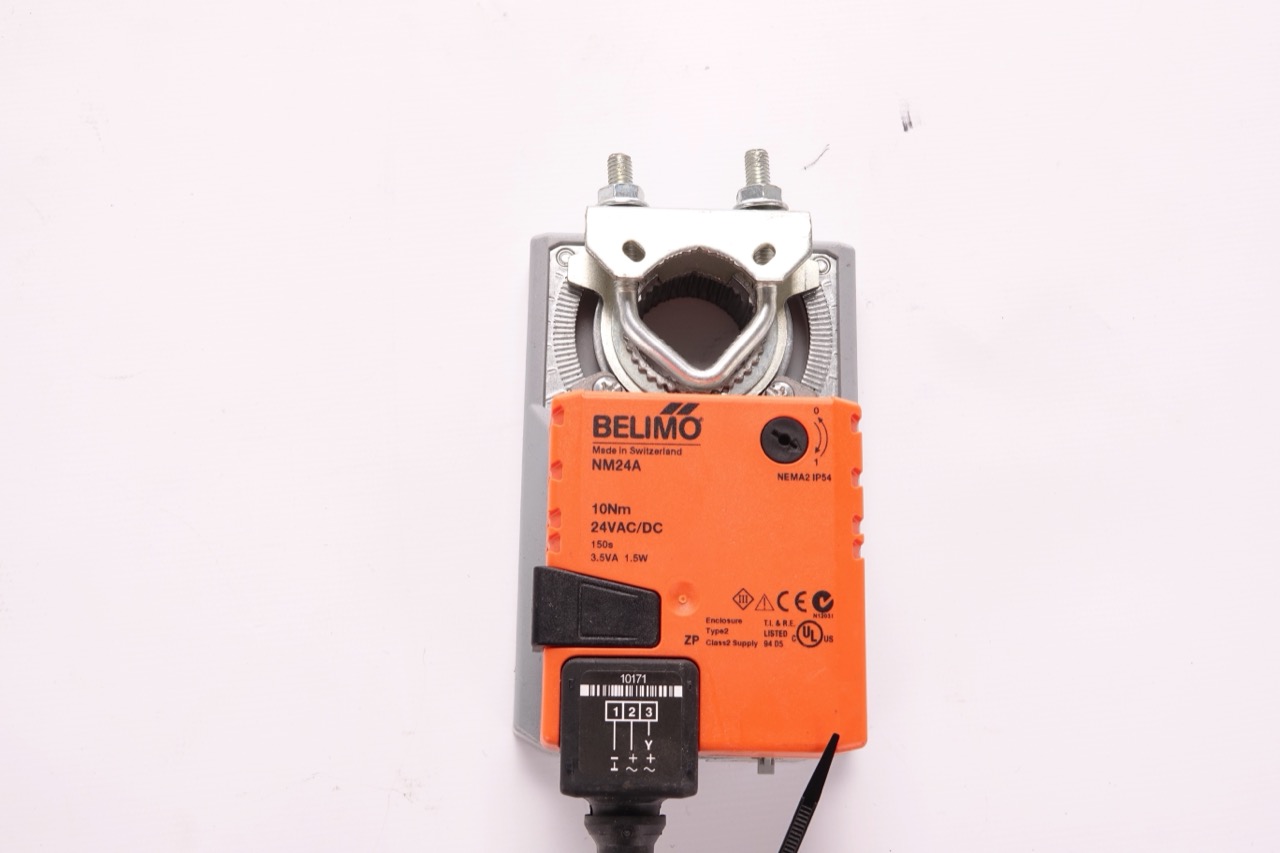

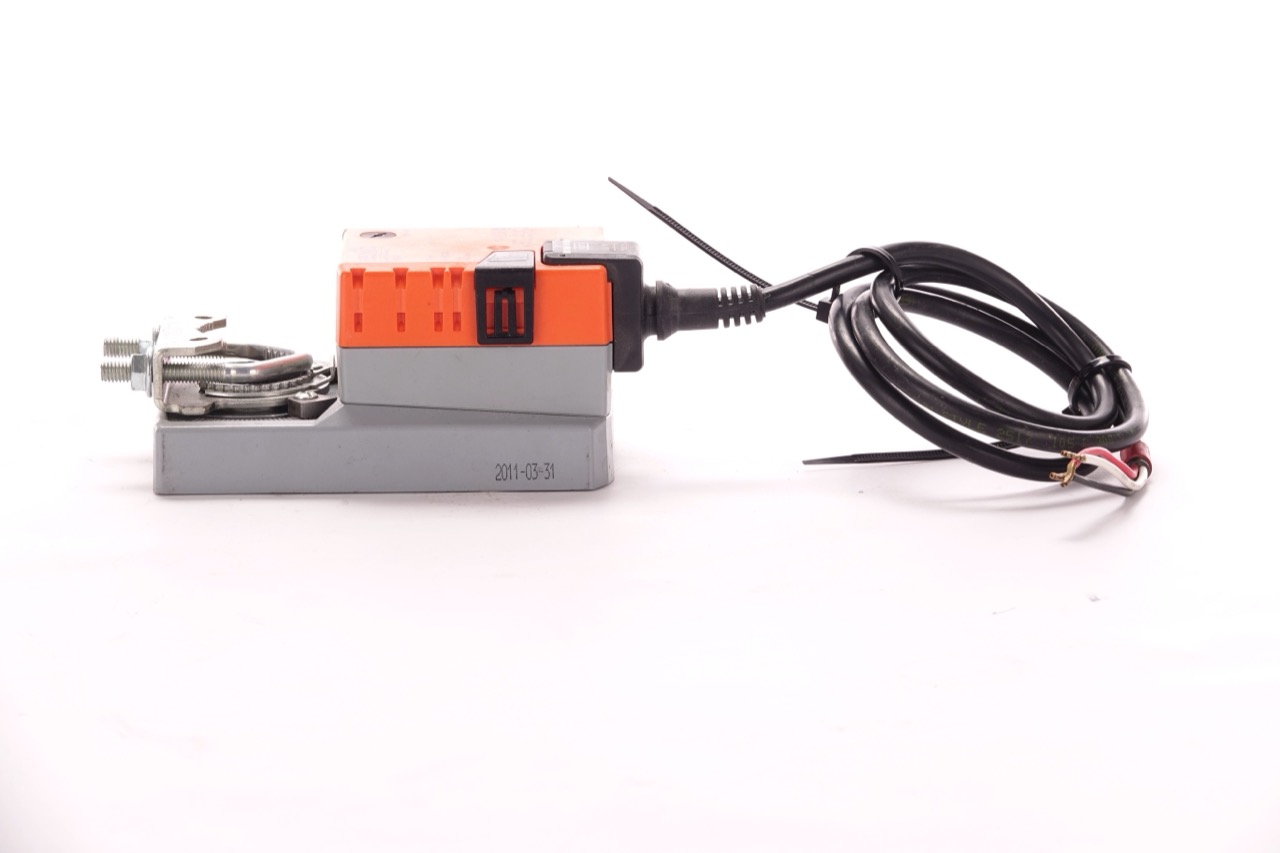

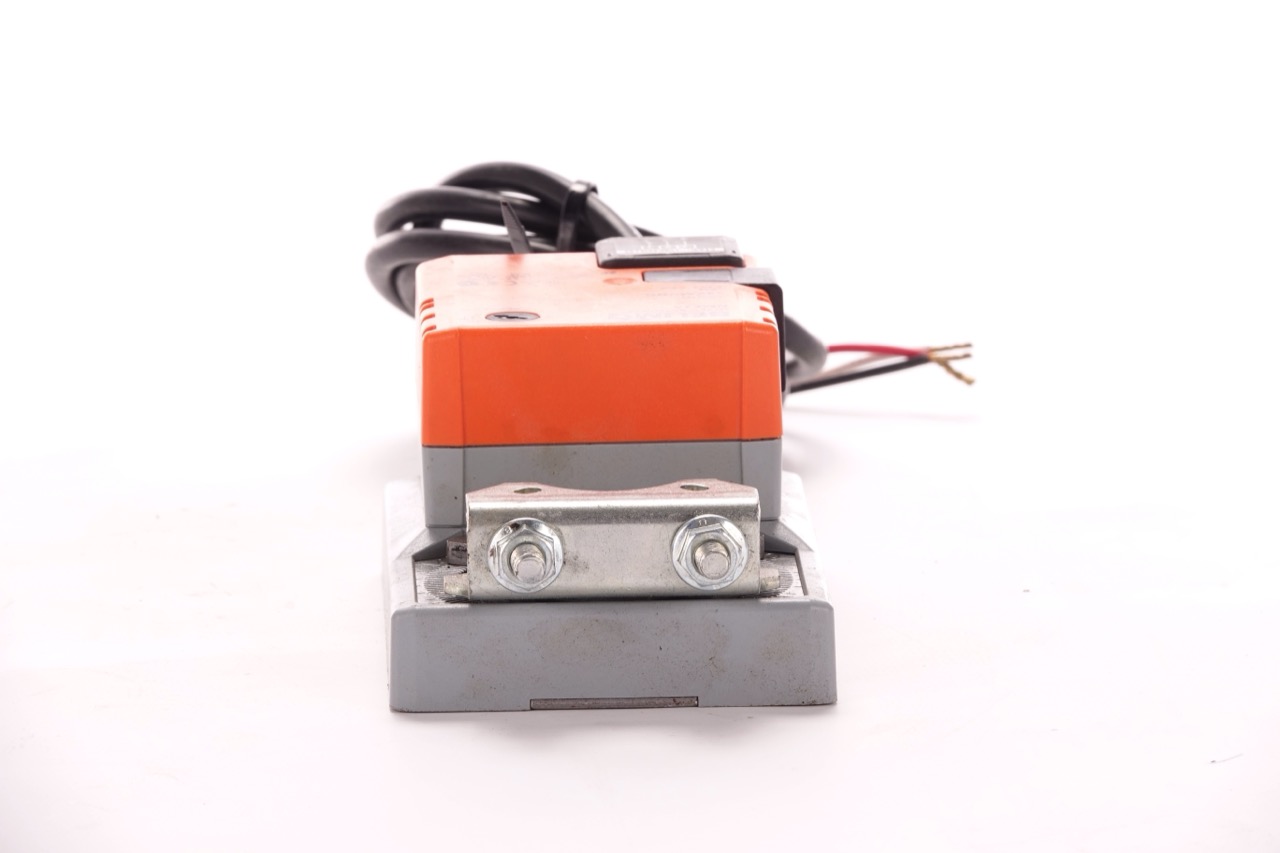

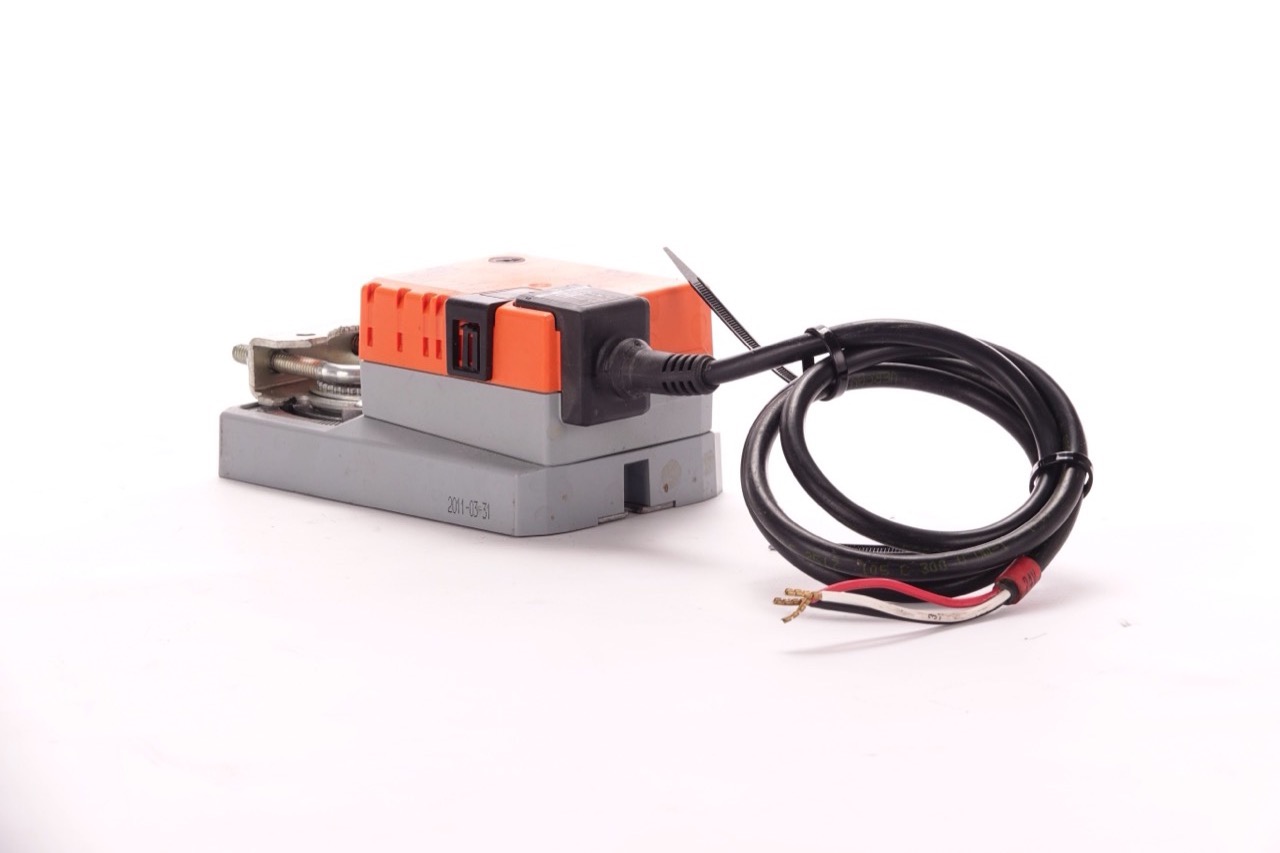

Das Angebot beinhaltet einen Drehantrieb der Marke Belimo.

Hinweis:

Abbildung ähnlich! Sie erhalten eine original Belimo Artikel ähnlich dieser Abbildung.
Es werden ausschließlich Artikel versendet, die in etwa den Bildern entsprechen.

Beschreibung vom Hersteller:

Klappenantrieb für das Verstellen von Klappen in der technischen Gebäudeausrüstung

• Luftklappengrösse bis ca. 2 m²
• Drehmoment Motor 10 Nm
• Nennspannung AC/DC 24 V
• Ansteuerung Auf/Zu, 3-Punkt

Daten:

Elektrische Daten:

• Nennspannung: AC/DC 24 V
• Nennspannung Frequenz: 50/60 Hz
• Funktionsbereich: AC 19.2...28.8 V / DC 19.2...28.8 V
• Leistungsverbrauch Betrieb: 1.5 W
• Leistungsverbrauch Ruhestellung: 0.2 W
• Leistungsverbrauch Dimensionierung: 3.5 VA
• Anschluss Speisung / Ansteuerung: Kabel 1 m, 3x 0.75 mm²
• Parallelbetrieb: ja (Leistungsdaten beachten)

Funktionsdaten:

• Drehmoment Motor: 10 Nm
• Bewegungsrichtung Motor: wählbar mit Schalter 0 (linksdrehend) / 1 (rechtsdrehend)
• Handverstellung: mit Drucktaste, arretierbar
• Drehwinkel Max.: 95°
• Drehwinkel Hinweis: beidseitig begrenzbar durch verstellbare mechanische Endanschläge
• Laufzeit Motor: 150 s / 90°
• Schallleistungspegel Motor: 35 dB(A)
• Achsmitnahme Universalklemmbock: 8...26.7 mm
• Positionsanzeige: mechanisch, aufsteckbar

Sicherheitsdaten:

• Schutzklasse: IEC/EN III, Sicherheitskleinspannung (SELV)
• Stromquelle UL: Class 2 Supply
• Schutzart IEC/EN: IP54
• Schutzart: NEMA/UL: NEMA 2
• Gehäuse: UL Enclosure: Type 2
• EMV: CE gemäss 2014/30/EU
• Zertifizierung IEC/EN: IEC/EN 60730-1 und IEC/EN 60730-2-14
• UL Approval: cULus gemäss UL60730-1A, UL60730-2-14 und CAN/CSA E60730-1 Die UL-Kennzeichnung des Antriebs ist abhängig vom Produktionsstandort, das Gerät ist in jedem Fall UL-konform
• Hygieneprüfung: Gemäss VDI 6022 Blatt 1 / SWKI VA 104-01, reinigbar und desinfizierbar, emissionsarm
• Wirkungsweise: Typ 1
• Bemessungsstossspannung Speisung / Ansteuerung: 0.8 kV
• Verschmutzungsgrad: 3
• Umgebungsfeuchte Max.: 95% RH, nicht kondensierend
• Umgebungstemperatur: -30...50°C [-22...122°F]
• Lagertemperatur: -40...80°C [-40...176°F]
• Wartung: wartungsfrei

• Gewicht: 0.72 kg
